蜂巢强磁式软水处理器

发布时间:2019-3-14 8:56:21  中国污水处理工程网

  申请日1994.07.30

  公开(公告)日1996.03.06

  IPC分类号C02F1/48; C02F1/42

  摘要

  主要是于铝环周缘径向上设偶数蜂巢圆孔,其内并嵌入圆柱形的高强力陶磁磁铁,并套置于管路上,于铝环外套设一绝缘体再由一保护外套保护于外缘部,藉由陶磁磁铁产生的强力磁场将流于管路内原水的阴离子(碳酸离子)与阳离子(钙离子)的结合键打断,阻止其结晶硬化,将原水处理为软水,并使其沉淀附著物化为粉状。

  権利要求書

  1.一种蜂巢强磁式软水处理器,主要是于管路上套设数层铝环, 于铝环外磁设一绝缘胶皮,再由一保护外套包裹于外缘部,其特 征为:铝环周缘的径向设有偶数的蜂巢圆孔,其嵌入极性相互对应设 置的圆柱形陶磁磁铁,藉强力陶磁磁铁产生的高磁力线磁场,将流于 管路内原水的碳酸离子及钙离子的键节打断,并阻止其结晶硬化半原 水转为软水,并使其沉淀物化为粉状。

  2.如权利要求1所述的一种蜂巢强磁式软水处理器,其特征是铝 环的各蜂巢孔距离及上下组合的两铝环间蜂巢圆孔的距离均相等,使 磁力线分布均匀,任意位置的磁场力量相同。

  说明书

  蜂巢强磁式软水处理器

  本实用新型是有关于一种将硬水处理为软水的处理器,尤指一种 蜂巢强磁式软水处理器。

  一般锅炉用水,或其它工业用水,大部分皆为原水或称为硬水, 该硬水的形成是水中的阳离子(钙离子)与阴离子(碳酸离子)结合 而产生水垢(碳酸钙矿物结晶)的结晶沉淀物质(钙离子与碳酸离子 为阳、阴离子中的一种元素,仅以其代表说明),而于其形成的过程中 阳离子脱离轨道受阴离子吸附时其移动的行程必产生电能,若原水用 于锅炉、或作为冷却水用,受温度的影响,使阳离子更为活泼,因而 带电量愈强,所产生的水垢(碳酸钙矿物结晶)结晶沉淀物更多而附 著于锅炉内壁或管路上,日积月累堆积于锅炉内壁,或阻塞水管,阻 碍热或冷传导而耗费燃料或冷能,经一段时间后必须大费周章地刮除 结晶沉淀物,或置换管路,除浪费时间外更添加一笔支出,且大大降 低使用寿命。

  然,一般处理硬水的方法是加装离子交换树脂(磺酸脂树脂或羧 酸脂树脂),于原水中产生离子交换作用除去阴离子,阻止阳离子(钙 离子)与阴离子(碳酸离子)结合产生的结晶沉淀物,然而使用一段 时间后必须使用食盐处理,使树脂可再生而方可循环再使用,对于忙 碌的工商业人士而言,实为不甚方便与理想的设计。

  另,亦有使用人工磁铁(如图1所示)包裹于管路外侧,利用南 (S)、北(N)极磁力线的磁场打断水垢(碳酸钙)结晶的键结,且阻 止阴离子(碳酸离子)与阳离子(钙离子)的结合,但由于人工磁铁 其南(S)、北(N)极的排列分布不均(如图1所示),因此产生的磁力 线相互干扰,大小不均,使得磁场较弱,因此处理硬水为软水的效果 有限,仍然有沉淀物附著且呈颗粒状。

  然,本发明人有鉴于习用离子交换树脂及人工磁铁在使用上所造 成的不便,及应用上所须待克服的技术问题,企图突破各种缺点及技 术层面的难题,以期获得一种超强磁场,破坏阳离子(钙离子)与阴 离子(碳酸离子)结合键能力强,阻止其结晶成为硬块而阻塞管路及 附著于锅炉内壁影响热传导;发明人本著积极研究改良的精神及多年 软水处理装置的产销经验、朝干夕惕、潜心研究,几经实验与改良终 能获有本实用新型的完成暨其提出。

  本实用新型的主要目的是提供一种强力隐磁磁铁,以蜂巢式摆设, 于管路内产生相同度磁力线所形成的磁场,破坏阳离子(钙离子)与阴 离子(碳酸离子)的结合键,阻止其发展成为块状的结晶体而附著于 锅炉或管中上,提高使用寿命的蜂巢强磁式软水处理器。

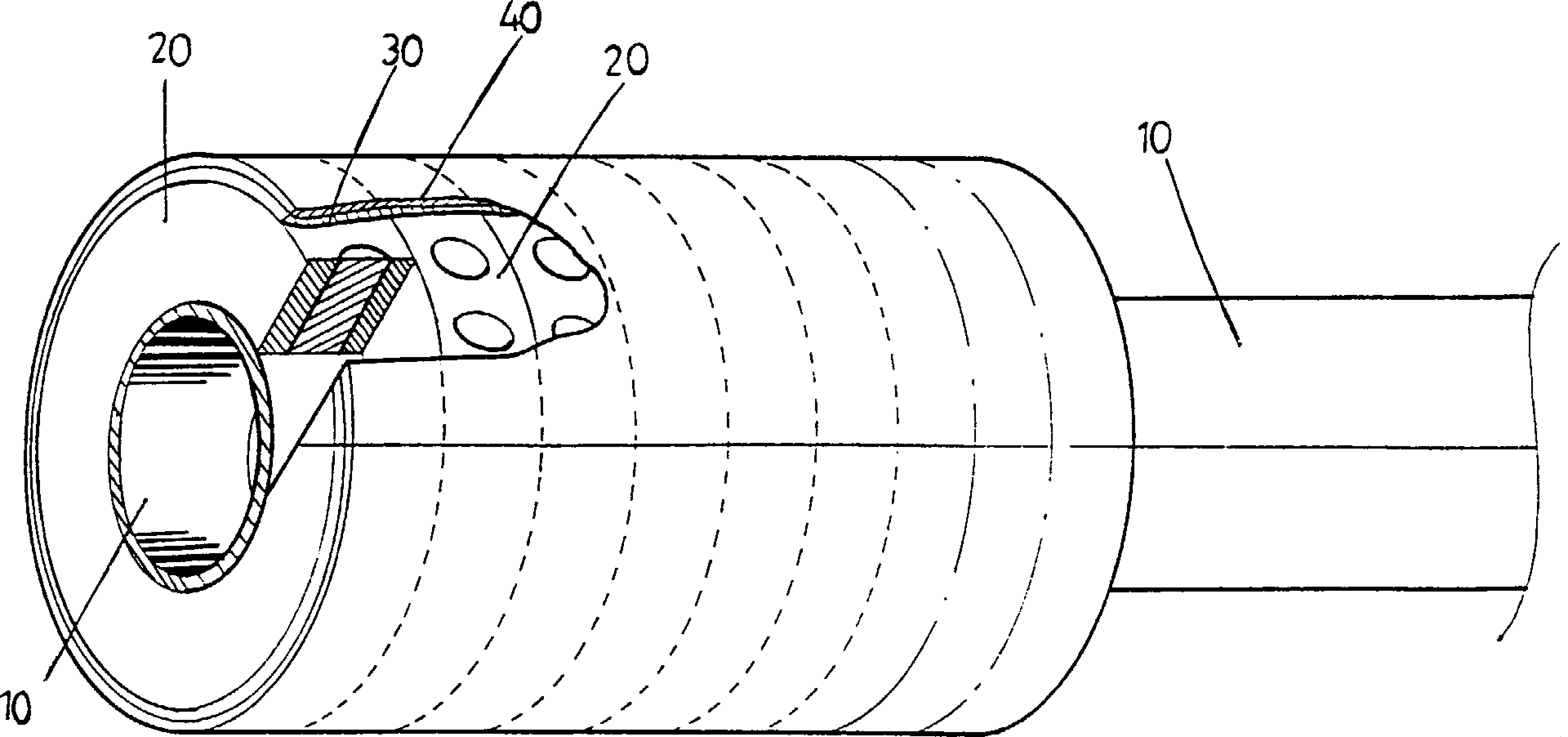

  根据本实用新型提供的一种蜂巢强磁式软水处理器,主要是于管 路上套设数层铝环,于铝环外套设一绝缘胶皮,再由一保护外套包裹 于外缘部,其主要特征为:铝环周缘的径向设有偶数的蜂巢圆孔,其 嵌入极性相互对应设置的圆柱形陶磁磁铁,藉强力陶磁磁铁产生的高 磁力线磁场,将流于管路内原水的碳酸离子及钙离子的键节打断,并 阻止其结晶硬化将原水转为软水,并使其沉淀物化为粉状。

  根据本实用新型提供的一种蜂巢强磁式软水处理器,其特征是铝 环的各蜂巢孔距离及上下组合的两铝环间蜂巢圆孔的距离均相等,使 和磁力线分布均匀,任意位置的磁场力量相同。
