申请日2017.12.28
公开(公告)日2018.08.17
IPC分类号C02F3/12
摘要
本实用新型公开了一种MBR膜污水处理器，包括处理罐，所述处理罐的顶端设有圆形通孔，处理罐在圆形通孔处安装有进料管，进料管的一侧设有圆形通孔，进料管在圆形通孔处安装有转动装置，转动装置包括转动杆，转动杆在圆形通孔处与进料管转动连接，转动杆的一端焊接有分隔板，分隔板的长度等于进料管的内径，转动杆远离分隔板的侧壁设有凹槽，凹槽的截面呈多边形，制动杆远离分隔板的一端焊接有转动板，转动板的一侧焊接有转动把手，处理罐的两侧内壁均固定安装有电动机。相比较现有装置而言，本实用新型能够较好的使得菌落保持在较高的活力，使得处理罐内的污水处理一直处于较高效率的状态，且能够较好的控制污水的进入以及装置的密闭。
权利要求书

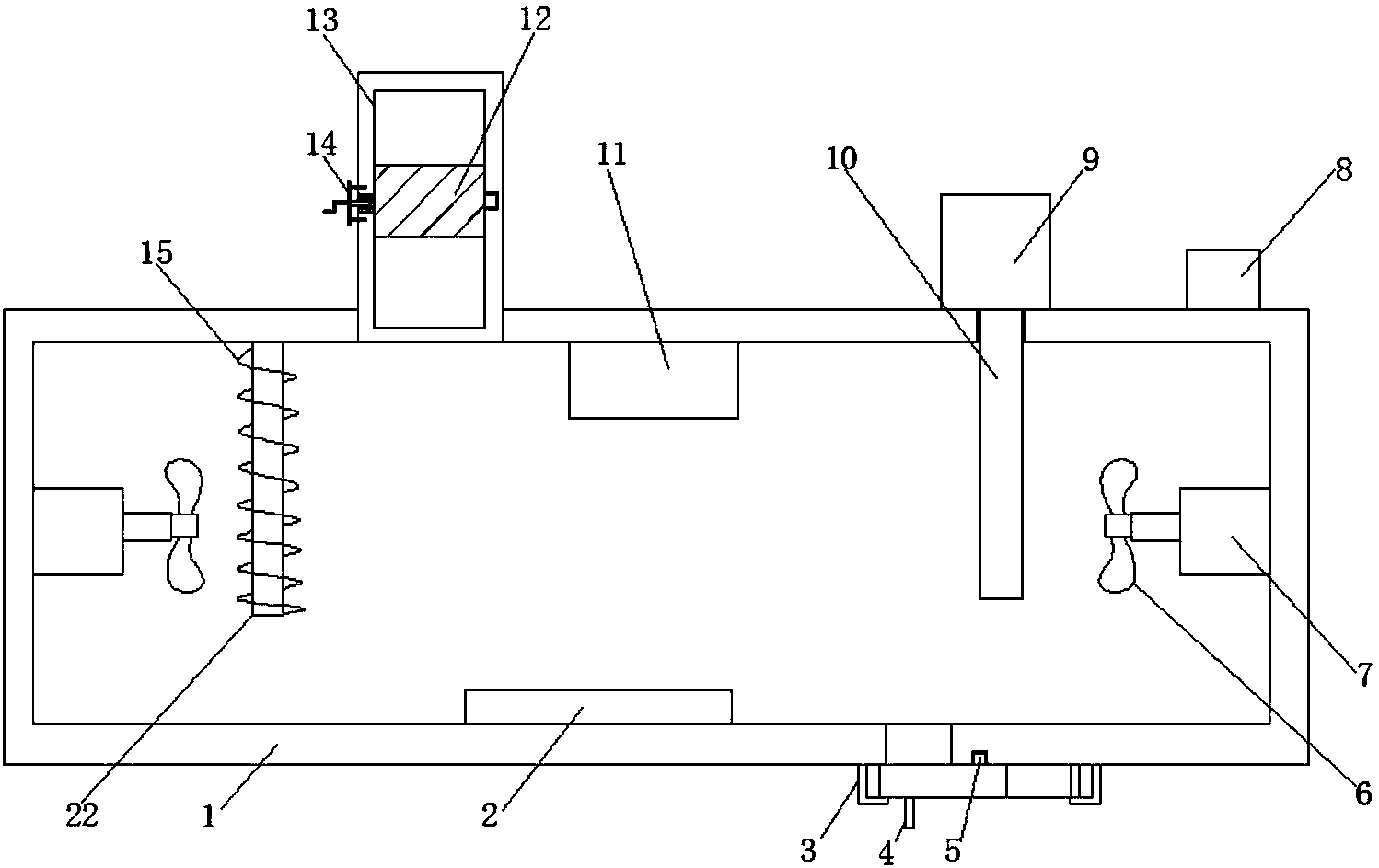

1.MBR膜污水处理器，包括处理罐(1)，其特征在于，所述处理罐(1)的顶端设有圆形通孔，处理罐(1)在圆形通孔处固定安装有进料管(13)，进料管(13)的一侧设有圆形通孔，进料管(13)在圆形通孔处安装有转动装置(14)，转动装置(14)包括转动杆(20)，转动杆(20)在圆形通孔处与进料管(13)转动连接，转动杆(20)的一端焊接有分隔板(12)，分隔板(12)的长度等于进料管(13)的内径，转动杆(20)远离分隔板(12)的侧壁设有凹槽，凹槽的截面呈多边形，制动杆(17)远离分隔板(12)的一端焊接有转动板(21)，转动板(21)的一侧焊接有转动把手(16)，处理罐(1)的两侧内壁均固定安装有电动机(7)，电动机(7)的输出轴均焊接有转动扇叶(6)，处理罐(1)的顶端远离进料管(13)的一侧固定安装有PLC控制器(8)，PLC控制器(8)的输出端与电动机(7)连接，处理罐(1)的顶端内壁远离PLC控制器(8)的一侧固定安装有耐热陶瓷管(22)，耐热陶瓷管(22)的外侧套设有加热电阻丝(15)，处理罐(1)的底端设有开口，处理罐(1)的底端在开口处转动连接有密封板(5)，密封板(5)的底端焊接有固定杆(4)，密封板(5)远离开口的一侧设有出料口，处理罐(1)的底端固定安装有两组L形固定座(3)，且L形固定座(3)的水平支臂的顶端与密封板(5)的底端滑动连接。
2.根据权利要求1所述的MBR膜污水处理器，其特征在于，所述转动板(21)靠近进料管(13)的一侧固定安装有两组限位杆(18)，进料管(13)的侧壁均匀设有若干限位孔，限位杆(18)的一端分别在限位孔处与进料管(13)滑动连接。
3.根据权利要求1所述的MBR膜污水处理器，其特征在于，所述转动杆(20)在凹槽处固定安装有两组固定块(23)，制动杆(17)远离转动板(21)的一端焊接有金属圆片(19)，且金属圆片(19)的直径大于固定块(23)之间的间隙。
4.根据权利要求1所述的MBR膜污水 处理器，其特征在于，所述处理罐(1)的顶端靠近PLC控制器(8)的一侧设有圆形通孔，处理罐(1)在圆形通孔处固定安装有导管(10)，导管(10)的顶端固定安装有压缩机(9)。
5.根据权利要求1所述的MBR膜污水处理器，其特征在于，所述处理罐(1)的顶端内壁设有温度传感器(11)，温度传感器(11)的输出端与PLC控制器(8)连接。
6.根据权利要求1所述的MBR膜污水处理器，其特征在于，所述处理罐(1)的底端内壁固定安装有菌落培养皿(2)。
说明书
MBR膜污水处理器
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种MBR膜污水处理器。
背景技术
在污水处理，水资源再利用领域，MBR又称膜生物反应(Membrane Bio-Reactor)，是一种由活性污泥法与膜分离技术相结合的新型水处理技术，膜的种类繁多，按分离机理进行分类，有反应膜、离子交换膜、渗透膜等;按膜的性质分类，有天然膜(生物膜)和合成膜(有机膜和无机膜);按膜的结构型式分类，有平板型、管型、螺旋型及中空纤维型等，很多方面通过微生物等来帮助人们进行污水的处理，但是微生物的最佳活动的环境是有限定的，我们需要使得环境处于对微生物友好的状态，为此我们提出MBR膜污水处理器。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种MBR膜污水处理器。
为了实现上述目的，本实用新型采用了如下技术方案：
MBR膜污水处理器，包括处理罐，所述处理罐的顶端设有圆形通孔，处理罐在圆形通孔处固定安装有进料管，进料管的一侧设有圆形通孔，进料管在圆形通孔处安装有转动装置，转动装置包括转动杆，转动杆在圆形通孔处与进料管转动连接，转动杆的一端焊接有分隔板，分隔板的长度等于进料管的内径，转动杆远离分隔板的侧壁设有凹槽，凹槽的截面呈多边形，制动杆远离分隔板的一端焊接有转动板，转动板的一侧焊接有转动把手，处理罐的两侧内壁均固定安装有电动机，电动机的输出轴均焊接有转动扇叶，处理罐的顶端远离进料管的一侧固定安装有PLC控制器，PLC控制器的输出端与电动机连接，处理罐的顶端内壁远离PLC控制器的一侧固定安装有耐热陶瓷管，耐热陶瓷管的外侧套设有加热电阻丝，处理罐的底端设有开口，处理罐的底端在开口处转动连接有密封板，密封板的底端焊接有固定杆，密封板远离开口的一侧设有出料口，处理罐的底端固定安装有两组L形固定座，且L形固定座的水平支臂的顶端与密封板的底端滑动连接。
优选的，所述转动板靠近进料管的一侧固定安装有两组限位杆，进料管的侧壁均匀设有若干限位孔，限位杆的一端分别在限位孔处与进料管滑动连接。
优选的，所述转动杆在凹槽处固定安装有两组固定块，制动杆远离转动板的一端焊接有金属圆片，且金属圆片的直径大于固定块之间的间隙。
优选的，所述处理罐的顶端靠近PLC控制器的一侧设有圆形通孔，处理罐在圆形通孔处固定安装有导管，导管的顶端固定安装有压缩机。
优选的，所述处理罐的顶端内壁设有温度传感器，温度传感器的输出端与PLC控制器连接。
优选的，所述处理罐的底端内壁固定安装有菌落培养皿。
本实用新型的有益效果为：
1、首先通过温度传感器、电动机、转动扇叶、加热电阻丝、耐热陶瓷管、压缩机、导管和PLC控制器等的设置，使得整个处理罐内的温度能够一直处于较为稳定的范围之内，从而最大限度的提高菌落的活力，从而保持整个装置的处理能力;
2、通过进料管、转动装置和分隔板的设置能够有效的使得整个装置进行闭合，方便污水的注入等。
相比较现有装置而言，本实用新型能够较好的使得菌落保持在较高的活力，使得处理罐内的污水处理一直处于较高效率的状态，且能够较好的控制污水的进入以及装置的密闭。
