申请日2017.12.28
公开(公告)日2018.07.31
IPC分类号E02B15/10; H02K7/10
摘要
本实用新型的目的是为了解决现有的装置不便对湖泊表面的浮萍进行清理的难题，公开了一种污水处理用湖泊水面浮萍清理装置，包括支撑杆、太阳能电池板、支撑板、风机、第一套管、导杆、第二套管、第一转轴、电机、连接杆、定位杆、皮带、滑管、滑杆、第二转轴、第一安装杆、第一定位块、搅拌齿、转盘、出风罩、导气盘、手柄、套环、第二定位块、第二安装杆、支撑管和气囊。本实用新型通过设置太阳能电池板，从而方便利用太阳能对风机和电机提供能源，更加节能，通过风机的设置，从而可以通过出风罩对浮萍进行吹动，方便将浮萍集中到湖泊的两边，通过电机和搅拌齿的配合，从而方便使搅拌齿对浮萍进行搅拌，方便将浮萍卷出，从而方便对浮萍进行清理。
权利要求书

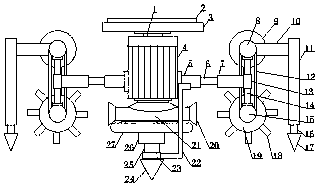

1.一种污水处理用湖泊水面浮萍清理装置，包括风机(4)，其特征在于：所述风机(4)上侧固定安装有支撑杆(1)，所述支撑杆(1)上端固定安装有支撑板(3)，所述支撑板(3)上侧表面固定安装有太阳能电池板(2)，所述风机(4)下侧固定安装有导气盘(21)，所述导气盘(21)左右两侧固定安装有出风罩(20)，所述出风罩(20)下侧固定安装有支撑管(26)，所述支撑管(26)表面套接有气囊(27)，所述支撑管(26)下侧固定安装有第二安装杆(25)，所述第二安装杆(25)下端固定安装有第二定位块(24)，所述第二安装杆(25)表面套接有套环(23)，所述套环(23)表面右侧固定安装有手柄(22)，所述风机(4)左右两侧固定安装有第一套管(5)，所述第一套管(5)外侧安装有导杆(6)，所述导杆(6)另一端安装有第二套管(7)，所述第二套管(7)外端固定安装有滑管(13)，所述滑管(13)内部套接有滑杆(14)，所述滑杆(14)上侧安装有第一转轴(8)，所述滑杆(14)下侧安装有第二转轴(15)，所述第一转轴(8)外侧安装有电机(9)，所述电机(9)外侧固定安装有连接杆(10)，所述连接杆(10)另一端固定安装有定位杆(11)，所述定位杆(11)下侧固定安装有第一安装杆(16)，所述第一安装杆(16)下端固定安装有第一定位块(17)，所述滑杆(14)下端安装有第二转轴(15)，所述第二转轴(15)外侧安装有转盘(19)，所述转盘(19)表面均匀安装有搅拌齿(18)。
2.根据权利要求1所述的一种污水 处理用湖泊水面浮萍清理装置，其特征在于：所述太阳能电池板(2)与风机(4)之间电性连接有导线。
3.根据权利要求1所述的一种污水处理用湖泊水面浮萍清理装置，其特征在于：所述导杆(6)分别与第一套管(5)和第二套管(7)螺纹配合。
4.根据权利要求1所述的一种污水处理用湖泊水面浮萍清理装置，其特征在于：所述电机(9)与太阳能电池板(2)之间电性连接有导线。
5.根据权利要求1所述的一种污水处理用湖泊水面浮萍清理装置，其特征在于：所述滑杆(14)与滑管(13)滑动配合。
6.根据权利要求1所述的一种污水处理用湖泊水面浮萍清理装置，其特征在于：所述第一定位块(17)和第二定位块(24)为锥形结构。
说明书
一种污水处理用湖泊水面浮萍清理装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种污水处理用湖泊水面浮萍清理装置。
背景技术
浮萍是鱼类的优良青绿饲料，特别是刚刚学会吃草的小鱼苗，首先是用绿浮萍训化的，成年鱼也很喜欢吃。但是绿浮萍如果投喂不当，会给鱼带来危害。用浮萍喂鱼，首先要用竹杆圈定的一地方，作为投放饮料区。如果不圈好地方，浮萍随风飘荡，弄得满池塘都是。二是不要在夜间和雷雨天喂浮萍。一般鱼在白天吃饱了，夜间很少进食，雷雨天因气候变化的原因，鱼也很少进食。鱼不进食的时候，浮萍投放在池塘，会减少池塘的氧气。另外有很多微生物的浮萍也不要用来喂鱼，那样容易让鱼致病。
但是在湖泊表面长时间存在浮萍，将会使湖泊缺氧，从而容易使湖泊内滋生细菌，容易对湖泊内的生物带来影响，现有的就是使用人工打捞的方式将湖泊表面的浮藻进行打捞，比较费力，同时也容易将水溅到操作人员身上，也有的使用吹风机对湖泊水面的浮萍进行吹动，但是需要长时间对吹风机进行拿持，比较费力，同时也比较浪费能源，还有的装置仅仅使用吹风的方式对浮萍进行清理，不便使用吹风和打捞的方式同时进行清理，降低了对湖泊表面浮萍清理的速度，因此，需要设计一种污水处理用湖泊水面浮萍清理装置来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术的不足，提供了一种污水处理用湖泊水面浮萍清理装置。
本实用新型是通过以下技术方案实现：
一种污水处理用湖泊水面浮萍清理装置，包括风机，所述风机上侧固定安装有支撑杆，所述支撑杆上端固定安装有支撑板，所述支撑板上侧表面固定安装有太阳能电池板，所述风机下侧固定安装有导气盘，所述导气盘左右两侧固定安装有出风罩，所述出风罩下侧固定安装有支撑管，所述支撑管表面套接有气囊，所述支撑管下侧固定安装有第二安装杆，所述第二安装杆下端固定安装有第二定位块，所述第二安装杆表面套接有套环，所述套环表面右侧固定安装有手柄，所述风机左右两侧固定安装有第一套管，所述第一套管外侧安装有导杆，所述导杆另一端安装有第二套管，所述第二套管外端固定安装有滑管，所述滑管内部套接有滑杆，所述滑杆上侧安装有第一转轴，所述滑杆下侧安装有第二转轴，所述第一转轴外侧安装有电机，所述电机外侧固定安装有连接杆，所述连接杆另一端固定安装有定位杆，所述定位杆下侧固定安装有第一安装杆，所述第一安装杆下端固定安装有第一定位块，所述滑杆下端安装有第二转轴，所述第二转轴外侧安装有转盘，所述转盘表面均匀安装有搅拌齿。
作为本实用新型的优选技术方案，所述太阳能电池板与风机之间电性连接有导线。
作为本实用新型的优选技术方案，所述导杆分别与第一套管和第
二套管螺纹配合。
作为本实用新型的优选技术方案，所述电机与太阳能电池板之间电性连接有导线。
作为本实用新型的优选技术方案，所述滑杆与滑管滑动配合。
作为本实用新型的优选技术方案，所述第一定位块和第二定位块为锥形结构。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过设置太阳能电池板，从而方便利用太阳能对风机和电机提供能源，更加节能，通过风机的设置，从而可以通过出风罩对浮萍进行吹动，方便将浮萍集中到湖泊的两边，通过电机和搅拌齿的配合，从而方便使搅拌齿对浮萍进行搅拌，方便将浮萍卷出，从而方便对浮萍进行清理，通过第一定位块的设置，从而方便将定位杆支撑在湖泊两岸，从而避免了长时间对装置进行拿持，更加省力，通过设置气囊，从而方便对装置提供浮力，避免使装置沉到湖泊内，更省力，符合社会需求，值得进行推广。
