申请日2017.12.28
公开(公告)日2018.07.31
IPC分类号E02B15/10
摘要
本实用新型的目的是为了解决现有的处理方式容易使藻类有残留的难题，公开了一种燃烧式污水处理用藻类快速清除装置，包括拉环、拉杆、套环、燃烧机、支撑板、连接杆、紧固螺钉、反光镜、连接管、套管、喷火管、罩体、螺旋弹簧、导杆、导管、滑板、伸缩气囊、盛放板、气囊、观察窗、出火口、导火管和挤压气囊。本实用新型通过设置伸缩气囊，方便对盛放板进行控制，从而方便使藻类离开水面，加快了对藻类的燃烧速度，通过燃烧机的燃烧，从而将藻类进行燃烧，避免使藻类进行繁殖，更好的对藻类进行清理，符合社会需求。
权利要求书

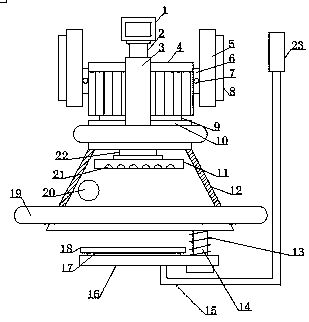

1.一种燃烧式污水处理用藻类快速清除装置，包括燃烧机(4)，其特征在于：所述燃烧机(4)表面固定安装有套环(3)，所述套环(3)上侧固定安装有拉杆(2)，所述拉杆(2)上端固定安装有拉环(1)，所述燃烧机(4)左右两侧安装有连接杆(6)，所述连接杆(6)外侧安装有支撑板(5)，所述支撑板(5)与连接杆(6)之间安装有紧固螺钉(7)，所述支撑板(5)外侧表面固定安装有反光镜(8)，所述燃烧机(4)下侧固定安装有连接管(9)，所述连接管(9)下端固定安装有套管(10)，所述套管(10)下侧固定安装有罩体(12)，所述燃烧机(4)下侧中部安装有导火管(22)，所述导火管(22)下侧固定安装有喷火管(11)，所述喷火管(11)下侧表面均匀开有出火口(21)，所述罩体(12)表面固定安装有观察窗(20)，所述罩体(12)表面下侧套接有气囊(19)，所述罩体(12)下侧右端固定安装有螺旋弹簧(13)，所述螺旋弹簧(13)内部套接有导杆(14)，所述螺旋弹簧(13)下侧固定安装有滑板(16)，所述滑板(16)上侧安装有伸缩气囊(17)，所述伸缩气囊(17)上侧固定安装有盛放板(18)，所述滑板(16)下侧固定安装有与伸缩气囊(17)相对应的导管(15)，所述导管(15)另一端固定安装有挤压气囊(23)。
2.根据权利要求1所述的一种燃烧式污水处理用藻类快速清除装置，其特征在于：所述盛放板(18)为石棉制成。
3.根据权利要求1所述的一种燃烧式污水处理用藻类快速清除装置，其特征在于：所述滑板(16)与导杆(14)滑动配合。
4.根据权利要求1所述的一种燃烧式污水 处理用藻类快速清除装置，其特征在于：所述观察窗(20)为透明耐高温玻璃材料制成。
5.根据权利要求1所述的一种燃烧式污水处理用藻类快速清除装置，其特征在于：所述气囊(19)上开设有充气口。
说明书
一种燃烧式污水处理用藻类快速清除装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种燃烧式污水处理用藻类快速清除装置。
背景技术
红藻为低等植物。是生长在水里的藻类植物，是最简单的水生植物，它含有叶绿素。是水中的隐花植物，同陆地上的植物一样，氮、磷、钾是它们生长所需的基本元素。淡水红藻有61个种和9个变种，而淡水褐藻3个种。水中的氮、磷、钾超过一定含量即为水质的富营养化，会导致水藻因养分过足而迅速生长繁殖。一部分大量生长繁殖，另一部分大量死亡，使清澈碧绿的水质变得混浊不堪，就出现了藻华现象。在海洋中死亡的藻类在海面上呈暗红色，故称之为赤潮。
在对藻类进行消除的时候，现有的就是操作人员坐在船上，然后使用打捞工具对藻类进行打捞，对于打捞后的藻类不便进行运输，同时在船滑动的同时，将会对藻类向外推动，从而影响了使用者对藻类的打捞速度，还有的使用搅拌工具将藻类打碎，但是这样不便对藻类进行收集，还会使藻类继续繁殖，增加了对藻类的清理难度，还有的装置在使用时，不便对船只进行提醒，降低了装置的安全性，因此，急需设计一种燃烧式污水处理用藻类快速清除装置来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术的不足，提供了一种燃烧式污水处理用藻类快速清除装置。
本实用新型是通过以下技术方案实现：
一种燃烧式污水处理用藻类快速清除装置，包括燃烧机，所述燃烧机表面固定安装有套环，所述套环上侧固定安装有拉杆，所述拉杆上端固定安装有拉环，所述燃烧机左右两侧安装有连接杆，所述连接杆外侧安装有支撑板，所述支撑板与连接杆之间安装有紧固螺钉，所述支撑板外侧表面固定安装有反光镜，所述燃烧机下侧固定安装有连接管，所述连接管下端固定安装有套管，所述套管下侧固定安装有罩体，所述燃烧机下侧中部安装有导火管，所述导火管下侧固定安装有喷火管，所述喷火管下侧表面均匀开有出火口，所述罩体表面固定安装有观察窗，所述罩体表面下侧套接有气囊，所述罩体下侧右端固定安装有螺旋弹簧，所述螺旋弹簧内部套接有导杆，所述螺旋弹簧下侧固定安装有滑板，所述滑板上侧安装有伸缩气囊，所述伸缩气囊上侧固定安装有盛放板，所述滑板下侧固定安装有与伸缩气囊相对应的导管，所述导管另一端固定安装有挤压气囊。
作为本实用新型的优选技术方案，所述盛放板为石棉制成。
作为本实用新型的优选技术方案，所述滑板与导杆滑动配合。
作为本实用新型的优选技术方案，所述观察窗为透明耐高温玻璃材料制成。
作为本实用新型的优选技术方案，所述气囊上开设有充气口。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过设置伸缩气囊，方便对盛放板进行控制，从而方便使藻类离开水面，加快了对藻类的燃烧速度，通过燃烧机的燃烧，
从而将藻类进行燃烧，避免使藻类进行繁殖，更好的对藻类进行清理，避免使湖泊内的生物缺氧，通过设置反光镜，更好的对行驶中的船只进行提醒，更加安全，通过观察窗，从而方便对罩体内部藻类的燃烧情况进行观察，避免对藻类燃烧不彻底，且设计合理，操作方便，值得进行推广，符合社会需求。
