申请日2017.12.28
公开(公告)日2018.08.07
IPC分类号F26B17/20; F26B23/10; F26B25/00; F26B25/02; F26B25/04
摘要
本实用新型涉及油污泥处理领域，特别是涉及一种用于油污泥处理的细沙收集存储箱，包括细沙进沙斗、细沙存储箱、除湿搅拌装置、防粘底搅拌装置、电机驱动装置、热风制造装置和底座板，所述细沙进沙斗通过螺纹连接在细沙存储箱的顶端，细沙进沙斗连通细沙存储箱的内部;细沙存储箱底端的右侧焊接连接并连通带有管盖的排沙管;所述细沙存储箱的右侧的下端通过支撑架安装在底座板顶端的右侧;所述电机驱动装置通过螺钉连接在底座板顶端的右侧，所述电机驱动装置的上端连接防粘底搅拌装置。本实用新型可以有效对油污泥中分离出的细沙进行干燥处理，且干燥过程中不断的搅拌，使得细沙的干燥效率较高、干燥效果较好。
权利要求书

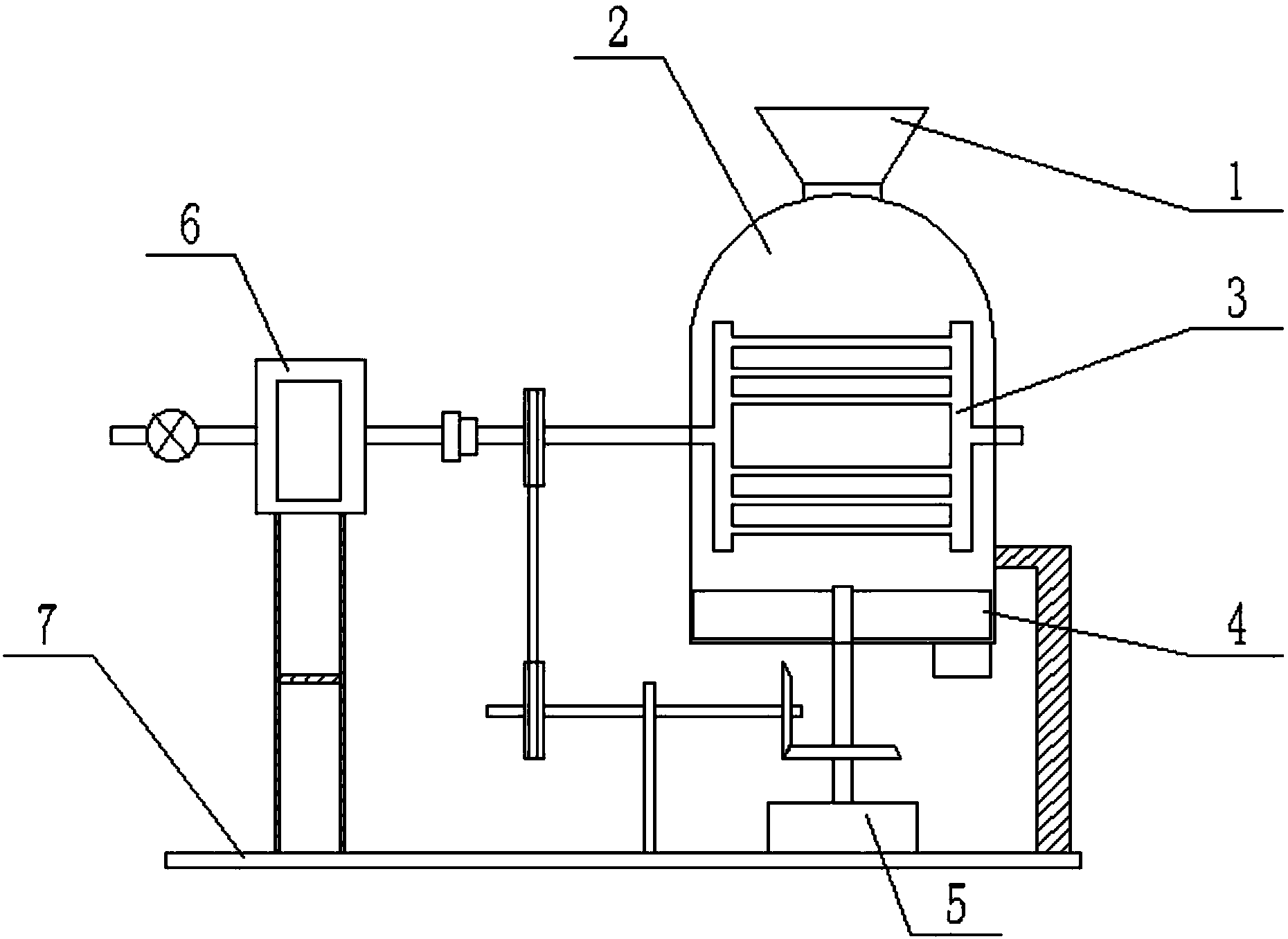

1.一种用于油污泥处理的细沙收集存储箱，包括细沙进沙斗(1)、细沙存储箱(2)、除湿搅拌装置(3)、防粘底搅拌装置(4)、电机驱动装置(5)、热风制造装置(6)和底座板(7)，其特征在于：所述细沙进沙斗(1)通过螺纹连接在细沙存储箱(2)的顶端，细沙进沙斗(1)连通细沙存储箱(2)的内部;细沙存储箱(2)底端的右侧焊接连接并连通带有管盖的排沙管;所述细沙存储箱(2)的右侧的下端通过支撑架安装在底座板(7)顶端的右侧;所述电机驱动装置(5)通过螺钉连接在底座板(7)顶端的右侧，所述电机驱动装置(5)的上端连接防粘底搅拌装置(4)，防粘底搅拌装置(4)转动配合连接在细沙存储箱(2)内部的下端;所述电机驱动装置(5)连接除湿搅拌装置(3)，所述除湿搅拌装置(3)的右端转动配合连接在细沙存储箱(2)内部的中端;所述除湿搅拌装置(3)的左端连接热风制造装置(6);所述热风制造装置(6)的下端通过支撑架安装在底座板(7)顶端的左侧。
2.根据权利要求1所述的一种用于油污泥处理的细沙收集存储箱，其特征在于：所述除湿搅拌装置(3)包括热风进风管(3-1)、被动链轮(3-2)、分风箱(3-3)、多根加热管(3-4)、聚风箱(3-5)和出风管(3-6);所述热风进风管(3-1)的左端通过旋转接头连接在热风制造装置(6)的右端;所述热风进风管(3-1)的管面上通过键连接被动链轮(3-2)，所述被动链轮(3-2)通过链条连接电机驱动装置(5);所述热风进风管(3-1)的右端转动配合连接在细沙存储箱(2)的箱面上，所述热风进风管(3-1)的右端焊接连接并连通分风箱(3-3);所述分风箱(3-3)的右端焊接连接并连通多根加热管(3-4)，所述加热管(3-4)的右端焊接连接并连通聚风箱(3-5)，所述聚风箱(3-5)的右端焊接连接并连通出风管(3-6);所述出风管(3-6)转动配合连接在细沙存储箱(2)的箱面上，出风管(3-6)的右端穿出细沙存储箱(2)。
3.根据权利要求2所述的一种用于油污泥 处理的细沙收集存储箱，其特征在于：所述防粘底搅拌装置(4)包括搅拌轴(4-1)和多块旋转刮板(4-2);所述搅拌轴(4-1)上均匀焊接多块旋转刮板(4-2)，所述旋转刮板(4-2)设置在细沙存储箱(2)的内部，旋转刮板(4-2)的下端贴在细沙存储箱(2)内部的底面上;所述搅拌轴(4-1)通过带有轴承的轴承座连接在细沙存储箱(2)底端的中间;所述搅拌轴(4-1)的下端穿出细沙存储箱(2)，搅拌轴(4-1)的下端通过联轴器连接电机驱动装置(5)。
4.根据权利要求3所述的一种用于油污泥处理的细沙收集存储箱，其特征在于：所述电机驱动装置(5)包括驱动电机(5-1)、驱动轴(5-2)、传动锥齿轮(5-3)、被动锥齿轮(5-4)、轴杆(5-5)、传动链轮(5-6)和竖架板(5-7);所述驱动电机(5-1)通过螺钉安装在底座板(7)上;所述驱动电机(5-1)的输出端连接驱动轴(5-2);所述驱动轴(5-2)上固定连接传动锥齿轮(5-3);所述驱动轴(5-2)的顶端通过联轴器连接搅拌轴(4-1);所述传动锥齿轮(5-3)啮合连接被动锥齿轮(5-4);所述被动锥齿轮(5-4)通过键连接在轴杆(5-5)的右端;所述轴杆(5-5)的中端通过带有轴承的轴承座连接在竖架板(5-7)上;所述竖架板(5-7)的下端通过螺钉连接在底座板(7)上;所述轴杆(5-5)的左端通过键连接传动链轮(5-6);所述传动链轮(5-6)通过链条连接被动链轮(3-2);所述驱动电机(5-1)通过导线连接电源和控制开关。
5.根据权利要求4所述的一种用于油污泥处理的细沙收集存储箱，其特征在于：所述热风制造装置(6)包括带有吸风机的吸风管(6-1)、内部设置电加热器的热风制造箱(6-2)和热风供风管(6-3);所述吸风管(6-1)焊接连接并连通热风制造箱(6-2);所述热风制造箱(6-2)焊接连接并连通热风供风管(6-3);所述热风制造箱(6-2)的下端通过支撑架连接在底座板(7)的顶端;所述热风供风管(6-3)通过旋转接头连接热风进风管(3-1)。
说明书
一种用于油污泥处理的细沙收集存储箱
技术领域
本实用新型涉及油污泥处理领域，特别是涉及一种用于油污泥处理的细沙收集存储箱。
背景技术
油污泥在经过处理后，一般会将其内部的油液、水液和泥沙分离而出，便于二次利用，其中泥沙一般直接输送至泥沙场内部进行存储，但是，经分离出的泥沙中往往含有一定的湿度，需要放置较长时间才可利用，无法直接利用，往往需要占用大量的空间进行晾晒。
实用新型内容
本实用新型的目的是提供一种用于油污泥处理的细沙收集存储箱，可以有效对油污泥中分离出的细沙进行干燥处理，且干燥过程中不断的搅拌，使得细沙的干燥效率较高、干燥效果较好，干燥后可以进行存储或排出利用，其结构新颖、使用便捷、实用性强。
本实用新型的目的通过以下技术方案来实现：
一种用于油污泥处理的细沙收集存储箱，包括细沙进沙斗、细沙存储箱、除湿搅拌装置、防粘底搅拌装置、电机驱动装置、热风制造装置和底座板，所述细沙进沙斗通过螺纹连接在细沙存储箱的顶端，细沙进沙斗连通细沙存储箱的内部;细沙存储箱底端的右侧焊接连接并连通带有管盖的排沙管;所述细沙存储箱的右侧的下端通过支撑架安装在底座板顶端的右侧;所述电机驱动装置通过螺钉连接在底座板顶端的右侧，所述电机驱动装置的上端连接防粘底搅拌装置，防粘底搅拌装置转动配合连接在细沙存储箱内部的下端;所述电机驱动装置连接除湿搅拌装置，所述除湿搅拌装置的右端转动配合连接在细沙存储箱内部的中端;所述除湿搅拌装置的左端连接热风制造装置;所述热风制造装置的下端通过支撑架安装在底座板顶端的左侧。
所述除湿搅拌装置包括热风进风管、被动链轮、分风箱、多根加热管、聚风箱和出风管;所述热风进风管的左端通过旋转接头连接在热风制造装置的右端;所述热风进风管的管面上通过键连接被动链轮，所述被动链轮通过链条连接电机驱动装置;所述热风进风管的右端转动配合连接在细沙存储箱的箱面上，所述热风进风管的右端焊接连接并连通分风箱;所述分风箱的右端焊接连接并连通多根加热管，所述加热管的右端焊接连接并连通聚风箱，所述聚风箱的右端焊接连接并连通出风管;所述出风管转动配合连接在细沙存储箱的箱面上，出风管的右端穿出细沙存储箱。
所述防粘底搅拌装置包括搅拌轴和多块旋转刮板;所述搅拌轴上均匀焊接多块旋转刮板，所述旋转刮板设置在细沙存储箱的内部，旋转刮板的下端贴在细沙存储箱内部的底面上;所述搅拌轴通过带有轴承的轴承座连接在细沙存储箱底端的中间;所述搅拌轴的下端穿出细沙存储箱，搅拌轴的下端通过联轴器连接电机驱动装置。
所述电机驱动装置包括驱动电机、驱动轴、传动锥齿轮、被动锥齿轮、轴杆、传动链轮和竖架板;所述驱动电机通过螺钉安装在底座板上;所述驱动电机的输出端连接驱动轴;所述驱动轴上固定连接传动锥齿轮;所述驱动轴的顶端通过联轴器连接搅拌轴;所述传动锥齿轮啮合连接被动锥齿轮;所述被动锥齿轮通过键连接在轴杆的右端;所述轴杆的中端通过带有轴承的轴承座连接在竖架板上;所述竖架板的下端通过螺钉连接在底座板上;所述轴杆的左端通过键连接传动链轮;所述传动链轮通过链条连接被动链轮;所述驱动电机通过导线连接电源和控制开关。
所述热风制造装置包括带有吸风机的吸风管、内部设置电加热器的热风制造箱和热风供风管;所述吸风管焊接连接并连通热风制造箱;所述热风制造箱焊接连接并连通热风供风管;所述热风制造箱的下端通过支撑架连接在底座板的顶端;所述热风供风管通过旋转接头连接热风进风管;所述吸风机和电加热器皆通过导线连接电源和控制开关。
本实用新型的有益效果：本实用新型的一种用于油污泥处理的细沙收集存储箱，可以有效对油污泥中分离出的细沙进行干燥处理，且干燥过程中不断的搅拌，使得细沙的干燥效率较高、干燥效果较好，干燥后可以进行存储或排出利用，其结构新颖、使用便捷、实用性强。
