申请日1994.05.12
公开(公告)日1995.11.01
IPC分类号B01D61/58
摘要
本实用新型所述的超滤反渗透一体式水处理装 置是一种将超滤装置同反渗透装置组合一体化，实现 纯水制备的新型水处理装置。其结构由动力装置、控 制阀门、初滤器、超滤器、反渗透器和管路系统所组 成。动力装置包括电机和离心泵;通过管路系统将各 装置和器件连接成一个循环系统装置。本实用新型 具有结构合理、性能先进、透水量大、过滤性能好、水 质稳定、适应水源范围宽、自动化强度高、维修简便等 特点。
権利要求書
1、一种超滤反渗透一体式水处理装置;其特征在于由动力装置、控制阀门、初滤器(2)、超滤器(6、8)、反渗透器(14)和管路系统所组成，初滤器(2)安装在超滤器(6、8)的前级，超滤器(6、8)安装在反渗透器(14)的前级;通过管路系统及其连接件将各装置和器件连接成一个封闭的循环系统装置。

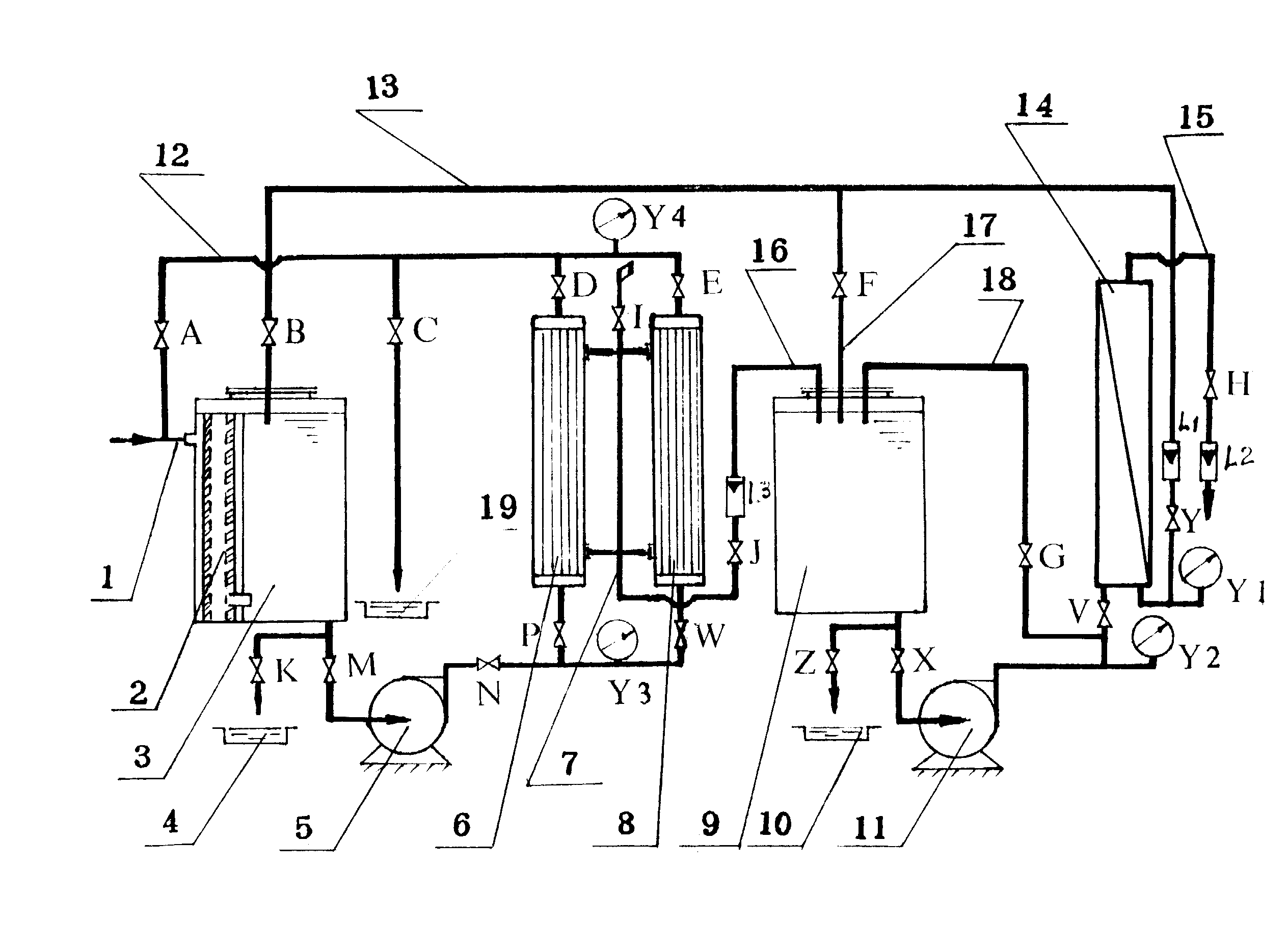

2、根据权利要求1所述的超滤反渗透一体式水处理装置;其特征在于初滤器(3)的上端部具有进水口(1)，其下端部的出水口通过控制阀(M)同离心泵(5)的入口相连接;离心泵(5)的出口端通过控制阀(N)同超滤器(6、8)的一端相连接，超滤器(6、8)的另一端通过控制阀(X)同离心泵(11)的入口端相连接，离心泵(11)的出口端通过控制阀(V)同反渗透器(14)相连接;反渗透器(14)通过管路(13)和控制阀(B)同水箱(3)相连接，在水箱(3)中装有初滤器(2);超滤器(6、8)通过管路(12)和控制阀(A)同进水口(1)相连接。
3、根据权利要求1或2所述的超滤反渗透一体式水处理装置;其特征在于初滤器(2)内装有蜂房滤芯;超滤器(6、8)为组合式超滤互相反冲洗的并联结构，超滤器(6、8)的内部装有超滤膜;反渗透器(14)的内部装有中空纤维反渗透膜。
4、根据权利要求1或2所述的超滤反渗透一体式水处理装置;其特征在于蓄水罐(9)安装在超滤器(6、8)和反渗透器(14)中间并通过管路(16、18)相连接;在蓄水罐下端的出水口通过控制阀(X)接有多级离心泵(11)。
说明书
本实用新型所述的超滤反渗透一体式水处理装置是一种将超滤装置同反渗透装置组合一体化，实现纯水制备的新型水处理装置。
随着国民经济的快速发展，水资源日趋紧张，应用劣质水源以补充工业用水不足已提到日程上来。目前一般纯水制备皆采用离子交换法，由于该方法必须用酸、碱再生、从而产生储存、运输、作业条件差、环境污染等一系列问题。尤其当水质劣化时，问题愈加严重，并导致生产成本的大幅度增加。另一种制备纯水的方式是采用反渗透法，即通过反渗透膜达到分离水中溶质的目的。在对劣质水源的处理上可避免环境污染和大量酸碱消耗，同时又能降低制水成本，节约能源，适用于更宽的水资源范围，则具有节能、环保和改善水质等方面的显著优势。但反渗透膜极易被污染，因而对预处理水质的要求非常严格，SDI值必须被控制在3～4或更小。现在通用的过滤、投药等预处理方法、设备庞大、操作复杂、投资高、且水质不易控制，故常常造成反渗透膜的污染、结垢等;使之不能正常运转，甚至造成整套设备的报废，从而使反渗透这一高新技术的推广应用受到了极大的限制。针对上述现有技术中所存在的问题，设计一种结构合理、技术先进的新型超滤反渗透一体式水处理装置，从而克服现有技术中所存在的问题是十分必要的。
鉴于上述现有技术中所存的问题，本实用新型的目的是研制一种结构合理、性能先进、透水量大、过滤性能好、水质稳定、适用水源范围宽、自动化程度高、维护简便的新型结构水处理装置。本实用新型采用超滤预处理同反渗透膜技术的有机结合，从而创造一种实用的新型超滤反渗透一体式水处理装置。
本实用新型所述的超滤反渗透一体式水处理装置，其结构由动力装置、控制阀门、初滤器、超滤器、反渗透器和管路系统所组成。初滤器安装在超滤器的前级，超滤器安装在反渗透器的前级;通过管路系统及其连接件将各装置和器件 连接成一个封闭的循环系统装置。本实用新型所述初滤器的上端部具有进水口，其下端部的出水口通过控制阀(M)同离心泵的入口相连接。离心泵的出口端通过控制阀(N)同超滤器的一端相连接，超滤器的另一端通过控制阀(X)同离心泵的入口端相连接。离心泵的出口端通过控制阀(V)同反渗透器相连接。反渗透器通过管路和控制阀(B)同水箱相连接，在水箱中装有初滤器。超滤器通过管路和控制阀(A)同进水口相连接。本实用新型所述的初滤器内装有蜂房滤芯;超滤器为组合式超滤互相反冲洗的并联结构，超滤器的内部装有超滤膜。反渗透器的内部装有中空纤维反渗透膜。本实用新型所述蓄水罐安装在超滤器和反渗透器中间并通过管路相连接;在蓄水罐下端的出水口通过控制阀(X)接有多级离心泵。
本实用新型提供了一种超滤反渗透一体式水处理装置，其结构的主要特点如下：
1、采用反渗透代替或大部分代替离子交换法制备纯水，免除酸碱再生或使酸碱用量降低到原来的3%～4%;从而消除环境污染、大大降低制水成本，并能适用更宽的水源范围、降低劳动强度。
2、采用超滤这一新的预处理工艺达到反渗透对进水水质的要求，且设备简单，水质稳定、投资少、自动化程度高，从而解决反渗透推广应用的技术关键。
3、超滤与反渗透组合一体化，结构合理，其装置以单机形式出现、系统全部管路化。
4、脱盐部分采用低压中空纤维反渗透组件、使脱盐度、透水量达最大，且整机体积可达最小、动力消耗最低。
5、采用以超滤为主的预处理部分，可使SDI值降至1以下，且水质、水量可长期保持稳定，从而可使整个水处理装置长期稳定运行。
6、超滤膜和反渗透膜经合理组合进行工作，水的利用率可达100%，反渗透膜除自然老化外，不衰减，无需定期清洗。超滤膜的衰减可通过水洗恢复无需定期化学清洗。综上所述可知，本实用新型的广泛应用必将对纯水制备工业产生巨大的影响，其经济效益和社会效益是显而易见的。
