申请日1994.04.04
公开(公告)日1996.02.14
IPC分类号B01D21/30
摘要
本实用新型是一种自动控制污水处理装置，由装有可编程序控制器的控制柜，电磁阀、沉降池组成。由可编程序控制器自动控制电磁阀定时开启，再由电磁阀控制斜管式沉降池下部蝶阀的开启，实现定时排放泥浆水。本实用新型工作可靠，维护方便，自动化程度高，可使水回收率提高到90%。并且回收水中的含杂量也大为降低。
権利要求書
1、一种自动控制污水处理装置，包括控制柜、电磁阀和沉降池，其特征在 于控制柜内装有可编程序控制器，可编程序控制器与电磁阀相联。
2、根据权利要求1所述的装置，其特征在于沉降池为斜管式，底部装有阀门， 阀门与电磁阀相联。
3、根据权利要求1或2所述的装置，其特征在于阀门为蝶形。
说明书
自动控制污水处理装置
本实用新型是一种用于污水处理的装置，特别是用于制糖企业冲洗甜菜污水 的处理装置。
目前国内冲洗甜菜污水的处理装置，一般靠手工控制沉降池中泥浆水的排放。 因各沉降池排放和间隔时间均不同，故操作复杂，工人较难掌握，易造成堵塞和 浪费。也有采用继电器控制，但因工作环境恶劣，不能正常工作。
本实用新型的目的是提供一种自动控制污水排放的可靠装置。

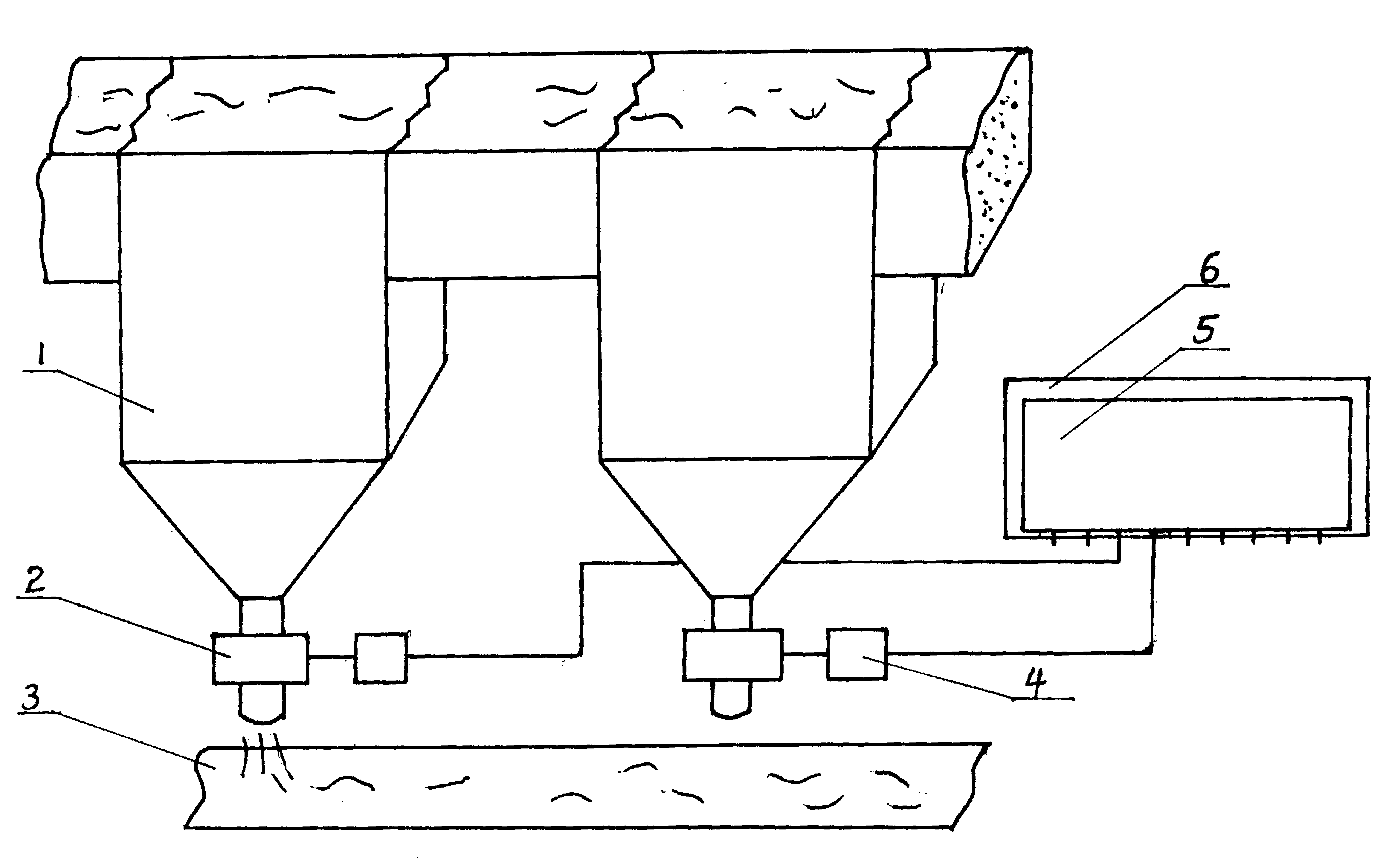

本实用新型的目的是这样实现的：自动控制污水处理装置包括控制柜，电磁 阀和沉降池，控制柜内装有可编程序控制器，可编程序控制器与电磁阀相联接， 电磁阀与沉降池底部碟阀相联接。由可编程序控制器控制电磁阀，电磁阀控制碟 阀开启，沉降池底部泥浆水可通过碟阀排放入排污沟内。
上述装置中沉降池可采用斜管式，以加速污泥沉淀。
上述装置中阀门可采用工作可靠，阻力小的蝶形阀门。
采用本装置，可定时、定量地自动控制排放各沉降池泥浆水，不受人工因素 的影响，能准确，可靠地工作，可使水回收率提高到90%，比采用人工开启节水 30%左右，并且回收水中悬浮物和污泥量都有较大的降低。
