申请日1994.02.05
公开(公告)日1994.11.30
IPC分类号C02F1/32
摘要
一种用于在水不流过水净化装置时减低流过 UV灯泡的电流的控制电路。例I中，电路包括有选择地并联于UV灯泡的RC分流装置，从而有选择地附加一个并联于灯泡负效应阻抗的正效应阻抗。例II中，电路包括有选择地串联于灯泡镇流器的一个阻抗。任一实施例中，阻抗电路都是响应水流开关而启动的。水流过水净化装置时，阻抗被卸除，以至于充足电流被发送到灯泡以增大UV光强。水不流过此装置时，阻抗被附加上减低电流。
権利要求書
1、一种改进型水净化装置，包括：水管道、发射UV光穿过所述管道之中的水的紫外(UV)光灯泡和向所述灯泡供给AC电流的电源电路，其特征在于所述电源电路包括：
水流开关装置，用于标志出所述管道之中的水流;以及
控制装置，对所述水流开关作出反应，用于在水流被检测出来时向所述灯泡供给第一电流，并在水流未被检测出来时向所述灯泡供给第二减低电流;所述控制装置包括阻抗装置，用于有选择地附加阻抗于所述电源电路;所述阻抗装置包括正效应阻抗和开关装置，用于有选择地把所述正效应阻抗并联于所述灯泡。
2、如权利要求1中的一种改进型水净化装置，其中所述正阻抗是电容性的。
3、如权利要求2中的一种改进型水净化装置，其中所述正效应阻抗包括一组RC电路。
4、一种水净化装置，包括：
盛水装置，用于盛放水;
水流开关装置，用于标志出水正在流过所述盛水装置;
UV气体放电光源，配置起来以发射UV光穿过所述盛水装置之中的水，所述光源具有一对灯丝;
正效应阻抗分流电路，并联于所述UV光源的灯丝;
启动开关，电路上串联于所述分流电路;以及
控制装置，对所述水流开关作出反应，用于控制所述启动开关以闭合所述启动开关并在需要减低电流时启动所述分流电路。
5、如权利要求4的一种水净化装置，其中所述分流电路是电容性的。
6、如权利要求5的一种水净化装置，其中所述分流电路包括一组RC电路。
7、如权利要求4的一种水净化装置，还包括一只电感镇流器，电路上串联于所述UV光源。
8、一种用于在其中水受UV光照射的一类水净化装置的电路，包括：
联接装置，用于把所述电路联接于AC电源;
一UV气体放电灯泡;
一只电感镇流器，电路上联接于所述联接装置与所述灯泡之间;
水流开关装置，用于标志出水正在流过所述净化装置;以及
控制装置，电路上联接于所述联接装置和所述灯泡并对所述水流开关装置作出反应，用于有选择地向所述灯泡发送或者第一电流或者第二电流，第二电流小于第一电流;所述控制装置包括用于提供阻抗的阻抗装置，以及用于在所述电路中启动所述阻抗装置的启动开关装置;所述阻抗装置包括并联于所述灯泡的分流电路;所述分流电路提供正阻抗。
9、如权利要求8的一电路，其中所述分流电路是电容性的。
10、如权利要求9的电路，其中所述分流电路包括一RC电路。
11、如权利要求8的电路，其中所述阻抗装置包括串联于所述镇流器的阻抗。
说明书
本发明涉及水处理系统，更具体地说，涉及用于家用式紫外光水处理系统的灯泡光强控制电路。

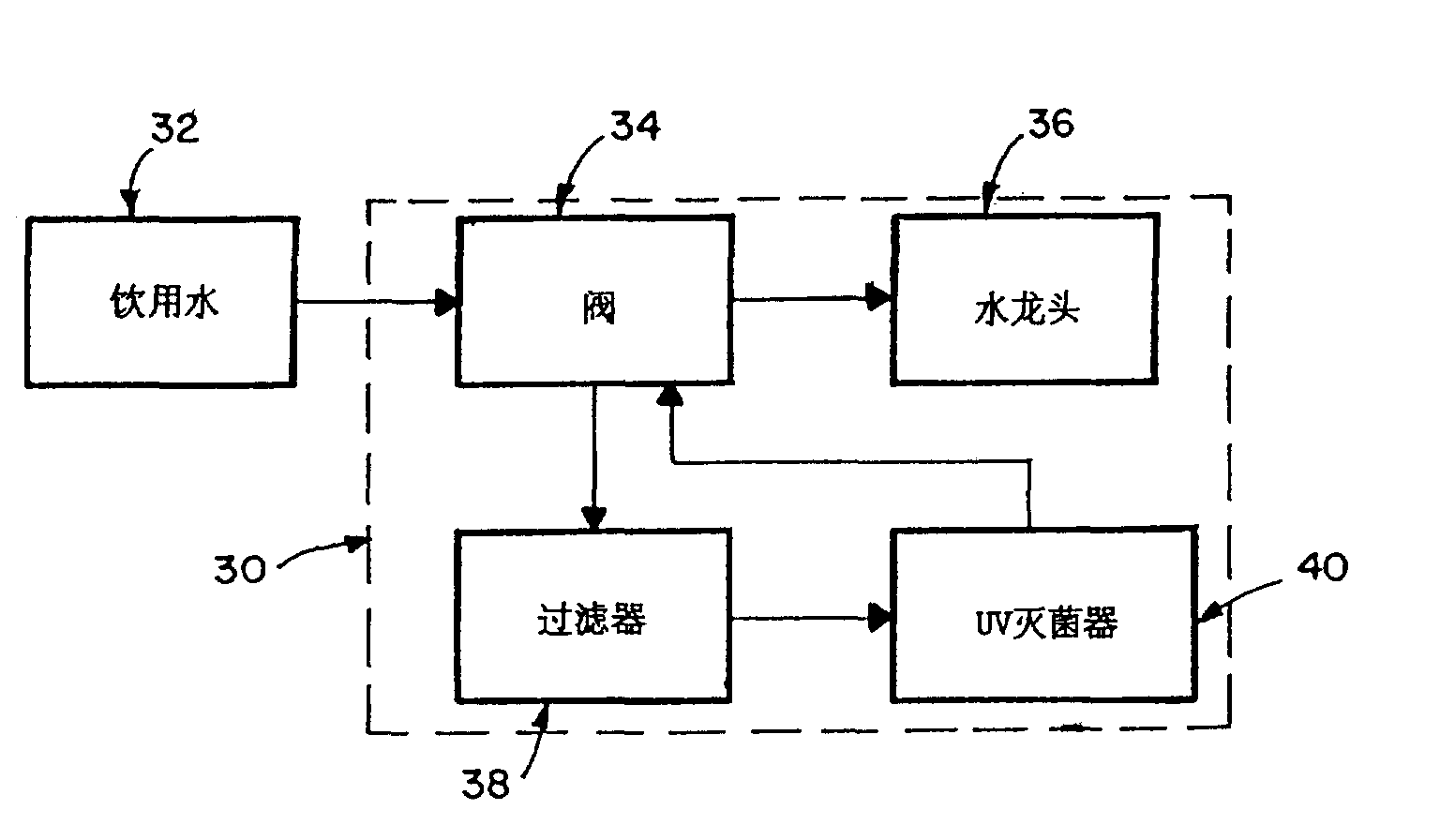

家用式水处理系统日益受到欢迎-特别是在饮用水不合标准的地区。一种家用式装置可以装在单独一只龙头上，以有选择地处理流经此龙头的水。处理可以包括过滤、灭菌、或者两者俱有。
最为有效的水处理系统包括紫外(UV)照射为水流灭菌。一般熟知的是，这种紫外处理会以极高的可靠程度杀灭细菌和病毒。有待处理的水按照规定路线送过一只容器，而在容器之中或附近的UV光源投射UV光线穿过水流。
两项需要考虑的问题关联到UV光的光强。第一，无论水是正在流动的或者已经静滞的，都希望使光线在最佳光强下工作，以获得最大的“杀灭率”。第二，当水流停止时，希望避免过度的UV光强，以避免过度加热“静滞”在处理水箱里面的水。每当龙头在相当长的时间内比如一夜之内不用时，就会出现“静滞现象”。早先的技术人员对这些问题已经作过处理，改为一只连续照射的灯泡选定某一单独的最佳光强以均衡“杀灭率”和温度上升这两个方面。UV灯泡始终处于最佳光强状态，而最初流出龙头的水得到了良好的处理。当水流息止后，最佳UV光强可防止细菌重新移殖在处理水箱之中。不过，静滞水的温度上升是不希望出现的。
前述的问题在本发明中得到了克服，其中UV光灯泡的光强是凭借除镇流器之外有选择地引入某一阻抗到灯泡电路之中以有选择地控制灯泡光强而加以控制的。水流被检测出来时，附加阻抗就从电路中“卸除”，以至于灯泡以最佳光强工作，以优化杀灭率。水流终止时，附加阻抗就“附加”在电路中，以至于灯泡以减低光强工作，以避免静滞水中不希望有的温度升高。
在第一实施例中，附加阻抗是跨越灯泡灯丝的并联RC电路。此RC电路可以利用与RC电路串联的开关接入或脱出灯泡电路。启动之后，电阻器会耗散电流以减低灯泡光强。电流持续流经灯泡灯丝，使之接近操作温度并因而延长灯丝的寿命。电容可以补偿镇流器所造成的电流相移，使系统的功率因数达到最大。电压和电流二者的峰值更为彼此靠近就会向灯泡传送更大的功率。
在本发明的第二实施例中，附加阻抗是与灯具镇流器串联的感抗。此感抗可以利用一只开关有选择地引入电路。开关处于一种位置时，感抗附加在电路中;开关处于另一位置时，感抗从电路中卸除。这一实施例简单而又花费不大。
在任何一项实施例中，此开关是响应于水处理系统中的流量开关而启动的。水流被检测出来时，附加阻抗发挥作用使灯泡以充足光强工作。水流终止时，延迟一段时间之后开关启动以减低灯泡光强。
本发明提供了一种非常有效、简单而又成本上合算的电路，用于调节UV水处理系统的灯泡光强。
本发明的这些和其他一些目的、各种优点和特点，将在参照最佳实施例的详细说明和各个附图之后，更为充分地被认识和更为容 易地被理解。
