申请日2017.12.28
公开(公告)日2018.09.18
IPC分类号C02F3/02; C02F7/00; G05D27/02; G05B19/05
摘要
本实用新型公开了一种污水处理曝气用鼓风机远程控制系统，包括鼓风机组、曝气组件和控制组件，曝气组件包括与鼓风机组对应连通的空气总管和设置在对应生物池中的曝气管道，每个生物池内的曝气管道通过分流管与空气总管相连通，在每个生物池对应的分流管上分别设有蝶阀，在空气总管上设置有压力表;控制组件包括主控制器和空气总管压力报警器，鼓风机组包括一个以上的鼓风机，每个鼓风机的出口导叶控制电路均与主控制器对应电连接。本实用新型通过控制各个鼓风机的出口导叶开度，来控制鼓风机的出气量，调节空气总管的压力和曝气量，通过控制蝶阀的开度来实时调节各生物池的气量分配，实现了精确曝气，克服了传统曝气控制方法存在的偏差大、能耗高的缺陷。
权利要求书
1.一种污水处理曝气用鼓风机远程控制系统，其特征在于，包括鼓风机组、曝气组件和控制组件，所述曝气组件包括与所述鼓风机组对应连通的空气总管和设置在对应生物池中的曝气管道，每个生物池内的曝气管道通过分流管与所述空气总管相连通，在每个生物池对应的分流管上分别设有蝶阀，在所述空气总管上设置有压力表;
所述控制组件包括主控制器和空气总管压力报警器，所述鼓风机组包括一个以上的鼓风机，每个鼓风机的出口导叶控制电路均与所述主控制器对应电连接;所述蝶阀和压力表分别与所述控制器对应电连接。
2.根据权利要求1所述的污水处理曝气用鼓风机远程控制系统，其特征在于，所述鼓风机的出口导叶控制电路包括与所述出口导叶对应连接的驱动电机、控制所述电机的继电器、最小开度限位开关和最大开度限位开关，所述继电器与所述主控制器对应电连接。
3.根据权利要求2所述的污水处理曝气用鼓风机远程控制系统，其特征在于，所述驱动电机为线性电机。
4.根据权利要求2所述的污水处理曝气用鼓风机远程控制系统，其特征在于，在每个生物池内均设有在线溶解氧测定仪，所述在线溶解氧测定仪设置在生物池曝气管道的末端;所述在线溶解氧测定仪与所述主控制器对应电连接。
5.根据权利要求1所述的污水处理曝气用鼓风机远程控制系统，其特征在于，在每个蝶阀的后部均安装有空气流量计，所述空气流量计与所述控制器对应电连接。
6.根据权利要求1所述的污水 处理曝气用鼓风机远程控制系统，其特征在于，所述蝶阀为电动调节蝶阀。
说明书
一种污水处理曝气用鼓风机远程控制系统
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种污水处理曝气用鼓风机远程控制系统。
背景技术
废水生物处理是通过微生物的新陈代谢作用，将污染物分解、吸收或者吸附来实现水质的净化，与物理、化学法相比成本低、效率高且处理过程中所产生的二次污染极小，是目前主流废水处理方法。为满足处理不同来源及不同性质废水的需要，已研制开发出厌氧一好氧活性污泥工艺、氧化沟法、SBR、AB法、生物接触氧化法、BAF等多种类型的生物处理工艺及反应器。在这些不同类型的工艺中，一般均会包含好氧处理阶段，以完成有机物的氧化以及氨氮的去除。为给微生物提供好氧环境，目前较多采用的是鼓风曝气。在某种程度上，曝气量的控制决定着整个系统对废水的处理效果和污水处理厂能耗水平。因为曝气量较小时将会抑制系统中的硝化反应，此外还会引起曝气池中丝状菌繁殖，导致污泥膨胀：而曝气量较大时，不仅会使曝气电耗浪费，同时强烈的空气搅拌还会打碎污泥絮体从而影响出水水质。此外，如果处理工艺有硝化液回流时，回流的硝化液也会把氧带入缺氧区，从而影响反硝化效果。由于污水厂的进水水质和水温等条件有较大的波动性，这也就要求我们应及时调整曝气量以应对这种变化。
目前现有的污水处理厂生物池曝气控制系统中，鼓风机通常为单机控制，需要人工现场操作调节风机导叶进而调节风机风量大小，需要大量人力，且调节反应慢、无法实现精确调节。
发明内容
本实用新型要解决的技术问题是提供一种能够实时调节鼓风机导叶开度、保证各生物池曝气量的污水处理曝气用鼓风机远程控制系统。
为解决上述技术问题，本实用新型采用如下技术方案：
设计一种污水处理曝气用鼓风机远程控制系统，包括鼓风机组、曝气组件和控制组件，所述曝气组件包括与所述鼓风机组对应连通的空气总管和设置在对应生物池中的曝气管道，每个生物池内的曝气管道通过分流管与所述空气总管相连通，在每个生物池对应的分流管上分别设有蝶阀，在所述空气总管上设置有压力表;

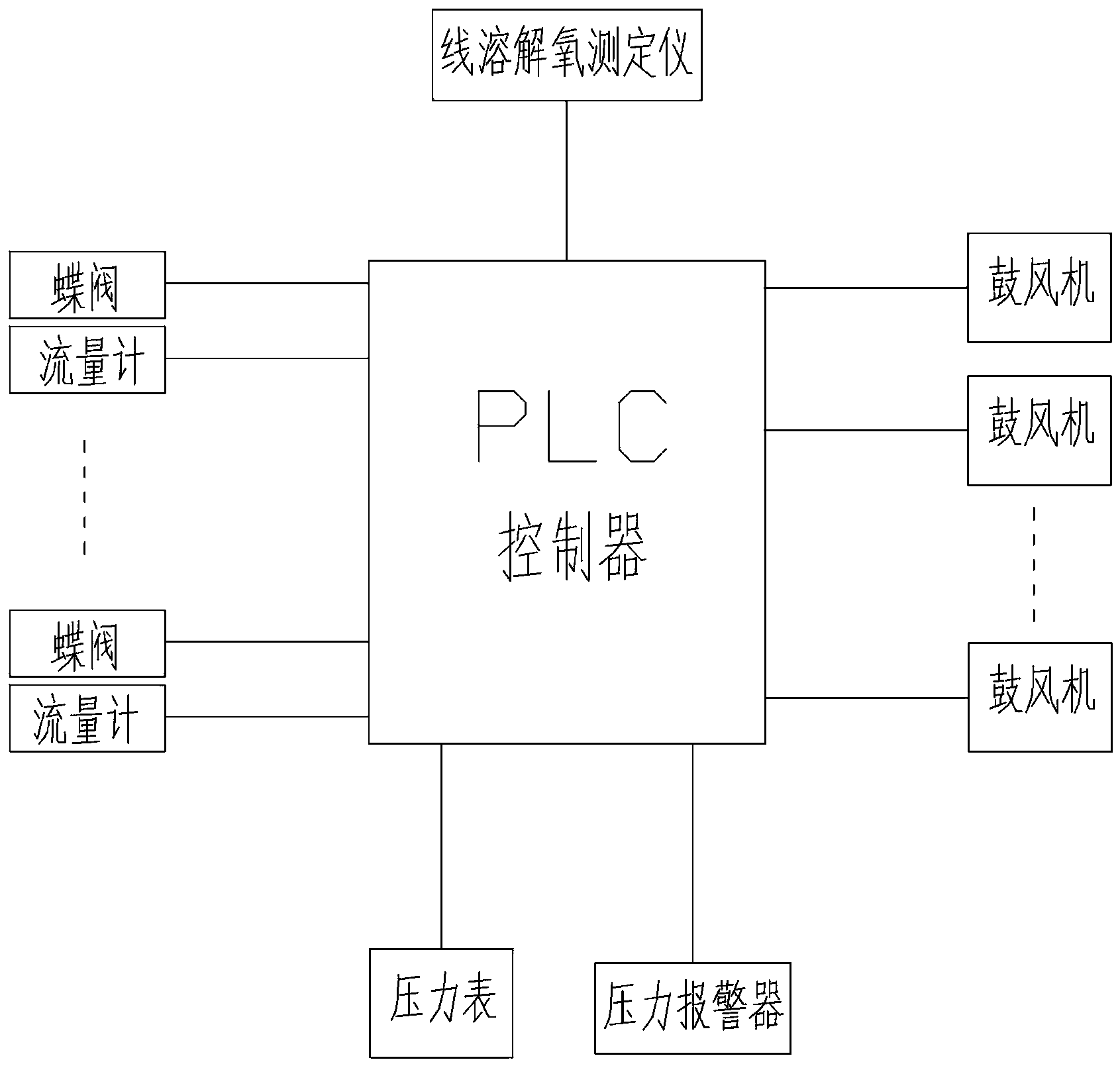

所述控制组件包括主控制器和空气总管压力报警器，所述鼓风机组包括一个以上的鼓风机，每个鼓风机的出口导叶控制电路均与所述主控制器对应电连接;所述蝶阀和压力表分别与所述控制器对应电连接。
在上述技术方案中，通过控制器远程控制鼓风机的出口导叶开度，进而调节鼓风机的出气量，实现了空气总管内压力和曝气量的实时远程调节;通过主控制器控制各个生物池对应的蝶阀开度，来实时调节各生物池的气量分配，保证各生物池所需的曝气量，实现了精确曝气。
优选的，所述鼓风机的出口导叶控制电路包括与所述出口导叶对应连接的电机、控制所述电机的继电器、最小开度限位开关和最大开度限位开关，所述继电器与所述主控制器对应电连接。所述主控制器通过所述继电器控制鼓风机的出口导叶开度，调节鼓风机的出气量。
优选的，所述驱动电机为线性电机。
优选的，在每个生物池内均设有在线溶解氧测定仪，所述在线溶解氧测定仪设置在生物池曝气管道的末端;所述在线溶解氧测定仪与所述主控制器对应电连接。
每个蝶阀的后部均安装有空气流量计，所述空气流量计与所述控制器对应电连接。
优选的，所述蝶阀为电动调节蝶阀。
优选的，所述主控制器为西门子6ES7系列的PLC控制器。
本实用新型的有益效果在于：
1.本实用新型可以根据各个生物池的溶解氧、水量、进水水质等指标，远程实时调整鼓风机曝气量，将曝气量控制在合理的控制范围之内，在保证处理水量水质的同时，减少鼓风机用电量，达到污水处理厂稳定达标、节能降耗的要求。
2.本实用新型通过控制各生物池对应的蝶阀开度，来实时调节各生物池的气量分配，满足不同生物池不同的需气量，实现了精确曝气，克服了传统曝气方法存在的偏差大、能耗高的缺陷。
3.本实用新型自动化程度高，能够实现污水处理曝气工序中鼓风机和蝶阀的远程控制，能够实时调节鼓风机的曝气量、空气总管压力以及各个生物池所需的气量分配，实现了曝气系统的精确控制，能够节省人力资源、降低控制成本。
