申请日2017.12.28
公开(公告)日2018.09.25
IPC分类号F28D15/02; B01D29/03; C02F1/00
摘要
本实用新型涉及余热回收附属装置的技术领域，特别是涉及一种车间生产废水余热回收装置，其可以减少生产废水中的杂质，减少其对热管吸收热量的影响，提高使用可靠性;并且可以固定热管在回收箱的位置，减少热管位移对余热回收效果的影响;包括回收箱、一组热管、进水管、出水管、进料管和出料管，回收箱内中央区域纵向设置有分隔板，一组热管与分隔板接触处分别设置有一组密封圈;还包括过滤箱、挡盖、过滤板、一组限位架、一组限位弹簧、一组上固定球、一组下固定球和一组固定绳，一组限位弹簧另一端分别设置有一组密封垫;还包括一组左固定弹簧、一组右固定弹簧、一组左固定环、一组右固定环、一组左固定钩、一组右固定钩和密封条。
权利要求书

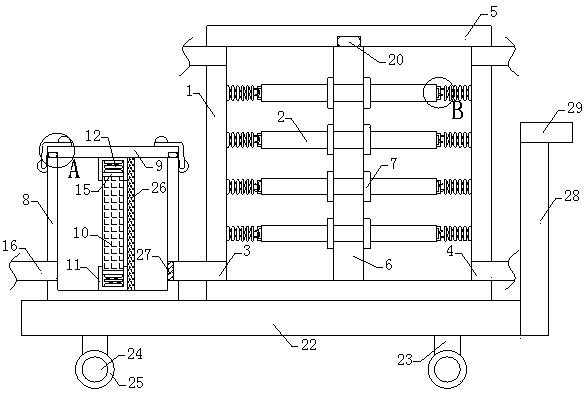

1.车间生产废水余热回收装置，包括回收箱(1)、一组热管(2)、进水管(3)、出水管、进料管(4)和出料管，回收箱(1)内设置有工作腔，回收箱(1)顶部设置有安装口，安装口与工作腔相通，安装口处设置有箱盖(5)，并在回收箱(1)内中央区域纵向设置有分隔板(6)，分隔板(6)将工作腔分隔成左腔室和右腔室，一组热管(2)穿过分隔板(6)，并在一组热管(2)与分隔板(6)接触处分别设置有一组密封圈(7)，进水管(3)、出水管、进料管(4)和出料管分别与回收箱(1)左侧壁和右侧壁底端和顶端连通;其特征在于，还包括过滤箱(8)、挡盖(9)、过滤板(10)、一组限位架(11)、一组限位弹簧(12)、一组上固定球(13)、一组下固定球和一组固定绳(14)，所述过滤箱(8)内设置有过滤腔，并在过滤箱(8)顶部设置有清理口，清理口与过滤腔相通，所述一组限位架(11)分别安装在过滤箱(8)内前侧壁、后侧壁、底部和挡盖(9)底部，所述一组限位弹簧(12)一端分别安装在一组限位架(11)内，并在一组限位弹簧(12)另一端分别设置有一组密封垫(15)，所述过滤板(10)位于一组限位架(11)内，并且过滤板(10)顶部、底部、前侧壁和后侧壁分别与一组密封垫(15)接触，所述一组上固定球(13)分别安装在挡盖(9)顶部左前侧、左后侧、右前侧和右后侧，所述一组下固定球分别安装在过滤箱(8)左侧壁和右侧壁顶端，并在一组下固定球上设置有一组固定孔，所述一组固定绳(14)两端分别安装在一组固定孔处，并且一组固定绳(14)分别套装在一组上固定环上，所述进水管(3)左端与过滤箱(8)右侧壁下半区域连通，并在过滤箱(8)左侧壁下半区域设置有传输管(16);还包括一组左固定弹簧、一组右固定弹簧(17)、一组左固定环、一组右固定环(18)、一组左固定钩、一组右固定钩(19)和密封条(20)，所述一组左固定弹簧左端和一组右固定弹簧(17)右端分别安装在回收箱(1)内左侧壁和右侧壁上，所述一组左固定环和一组右固定环(18)分别安装在热管(2)左端和右端，所述一组左固定钩和一组右固定钩(19)分别安装在一组左固定弹簧右端和一组右固定弹簧(17)左端，并且一组左固定钩和一组右固定钩(19)分别挂钩在一组左固定环和一组右固定环(18)上，所述箱盖(5)底部中央区域与分隔板(6)接触面上设置有凹槽，所述密封条(20)安装在凹槽内，并且密封条(20)底部与分隔板(6)顶部接触。
2.如权利要求1所述的车间生产废水 余热回收装置，其特征在于，还包括密封环(21)，所述挡盖(9)底部与过滤箱(8)顶部接触面上设置有放置槽，所述密封环(21)安装在放置槽内，并且密封环(21)底部与过滤箱(8)顶部接触。
3.如权利要求2所述的车间生产废水余热回收装置，其特征在于，还包括底座(22)、四组支腿(23)和四组滚轮(24)，所述过滤箱(8)和回收箱(1)均位于底座(22)顶部，所述四组支腿(23)分别安装在底座(22)底部左前侧、左后侧、右前侧和右后侧，所述四组滚轮(24)分别安装在四组支腿(23)底端，并在四组滚轮(24)上分别设置有四组防滑垫(25)。
4.如权利要求3所述的车间生产废水余热回收装置，其特征在于，还包括挡板(26)和过滤网(27)，所述挡板(26)安装在一组限位架(11)右侧壁上，并在挡板(26)上设置有一组通孔，所述过滤网(27)安装在进水管(3)输入端处。
5.如权利要求4所述的车间生产废水余热回收装置，其特征在于，还包括两组固定杆(28)和两组推杆(29)，所述两组固定杆(28)顶端和底端分别与两组推杆(29)底部左半区域和底座(22)右侧壁前端和后端连接。
说明书
车间生产废水余热回收装置
技术领域
本实用新型涉及余热回收附属装置的技术领域，特别是涉及一种车间生产废水余热回收装置。
背景技术
众所周知，车间生产废水余热回收装置是一种用于生产车间工作过程中，对生产废水中的余热进行回收利用，充分利用余热以节约能源的附属装置，其在余热回收的领域中得到了广泛的使用;现有的车间生产废水余热回收装置包括回收箱、一组热管、进水管、出水管、进料管和出料管，回收箱内设置有工作腔，回收箱顶部设置有安装口，安装口与工作腔相通，安装口处设置有箱盖，并在回收箱内中央区域纵向设置有分隔板，分隔板将工作腔分隔成左腔室和右腔室，一组热管穿过分隔板，并在一组热管与分隔板接触处分别设置有一组密封圈，进水管、出水管、进料管和出料管分别与回收箱左侧壁和右侧壁底端和顶端连通;现有的车间生产废水余热回收装置使用时，将生产废水通过进水管导入回收箱内左腔室，一组热管左端对废水中的热量进行吸收，并通过进料管向回收箱右腔室内通入需要加热的气体或液体，一组热管右端释放热量对气体或液体进行加热，冷却后的废水和加热后的气体和液体分别通过出水管和出料管导出;现有的车间生产废水余热回收装置使用中发现，其生产废水中含有大量的杂质，杂质容易粘附在热管上，影响热管对热量的吸收，从而导致其使用可靠性较低;并且其热管在回收箱的容易发生位移，影响余热回收效果。
实用新型内容
为解决上述技术问题，本实用新型提供一种可以减少生产废水中的杂质，减少其对热管吸收热量的影响，提高使用可靠性;并且可以固定热管在回收箱的位置，减少热管位移对余热回收效果的影响的车间生产废水余热回收装置。
本实用新型的车间生产废水余热回收装置，包括回收箱、一组热管、进水管、出水管、进料管和出料管，回收箱内设置有工作腔，回收箱顶部设置有安装口，安装口与工作腔相通，安装口处设置有箱盖，并在回收箱内中央区域纵向设置有分隔板，分隔板将工作腔分隔成左腔室和右腔室，一组热管穿过分隔板，并在一组热管与分隔板接触处分别设置有一组密封圈，进水管、出水管、进料管和出料管分别与回收箱左侧壁和右侧壁底端和顶端连通;还包括过滤箱、挡盖、过滤板、一组限位架、一组限位弹簧、一组上固定球、一组下固定球和一组固定绳，所述过滤箱内设置有过滤腔，并在过滤箱顶部设置有清理口，清理口与过滤腔相通，所述一组限位架分别安装在过滤箱内前侧壁、后侧壁、底部和挡盖底部，所述一组限位弹簧一端分别安装在一组限位架内，并在一组限位弹簧另一端分别设置有一组密封垫，所述过滤板位于一组限位架内，并且过滤板顶部、底部、前侧壁和后侧壁分别与一组密封垫接触，所述一组上固定球分别安装在挡盖顶部左前侧、左后侧、右前侧和右后侧，所述一组下固定球分别安装在过滤箱左侧壁和右侧壁顶端，并在一组下固定球上设置有一组固定孔，所述一组固定绳两端分别安装在一组固定孔处，并且一组固定绳分别套装在一组上固定环上，所述进水管左端与过滤箱右侧壁下半区域连通，并在过滤箱左侧壁下半区域设置有传输管;还包括一组左固定弹簧、一组右固定弹簧、一组左固定环、一组右固定环、一组左固定钩、一组右固定钩和密封条，所述一组左固定弹簧左端和一组右固定弹簧右端分别安装在回收箱内左侧壁和右侧壁上，所述一组左固定环和一组右固定环分别安装在热管左端和右端，所述一组左固定钩和一组右固定钩分别安装在一组左固定弹簧右端和一组右固定弹簧左端，并且一组左固定钩和一组右固定钩分别挂钩在一组左固定环和一组右固定环上，所述箱盖底部中央区域与分隔板接触面上设置有凹槽，所述密封条安装在凹槽内，并且密封条底部与分隔板顶部接触。
本实用新型的车间生产废水余热回收装置，还包括密封环，所述挡盖底部与过滤箱顶部接触面上设置有放置槽，所述密封环安装在放置槽内，并且密封环底部与过滤箱顶部接触。
本实用新型的车间生产废水余热回收装置，还包括底座、四组支腿和四组滚轮，所述过滤箱和回收箱均位于底座顶部，所述四组支腿分别安装在底座底部左前侧、左后侧、右前侧和右后侧，所述四组滚轮分别安装在四组支腿底端，并在四组滚轮上分别设置有四组防滑垫。
本实用新型的车间生产废水余热回收装置，还包括挡板和过滤网，所述挡板安装在一组限位架右侧壁上，并在挡板上设置有一组通孔，所述过滤网安装在进水管输入端处。
本实用新型的车间生产废水余热回收装置，还包括两组固定杆和两组推杆，所述两组固定杆顶端和底端分别与两组推杆底部左半区域和底座右侧壁前端和后端连接。
与现有技术相比本实用新型的有益效果为：通过上述设置，可以将过滤板放置于一组限位架内，过滤板通过挤压一组密封垫使一组限位弹簧压缩，使挡盖闭合在过滤箱顶部，并通过将一组固定绳分别挂套在一组上固定球上，从而将挡盖固定在过滤箱顶部，通过一组限位弹簧的弹力使一组密封垫压紧过滤板，从而固定过滤板在过滤箱内的位置，同时可以提高过滤板与一组限位架接触面的密封性，通过传输管向过滤箱内输入生产废水，通过过滤板对生产废水进行过滤，使生产废水中的杂质被阻隔在过滤箱内左半区域，减少生产废水中的杂质，过滤后的生产废水通过进水管导入回收箱内，减少其对热管吸收热量的影响，提高使用可靠性;并且可以通过拉伸一组左固定弹簧和一组右固定弹簧，将一组左固定钩和一组右固定钩分别挂钩在一组固定环和一组右固定环上，通过一组左固定弹簧和一组右固定弹簧的弹力固定一组热管在回收箱的位置，减少热管位移对余热回收效果的影响，并且可通过密封条增强分隔板与箱盖之间的密封性，可以减少左腔室和右腔室中的物料相互渗漏。
