申请日2017.12.28
公开(公告)日2018.10.19
IPC分类号C02F11/12
摘要
本实用新型公开了一种高含水率污泥干化机，包括干化机本体，所述干化机本体内腔设置有传送带，所述干化机本体开设有进料口，所述干化机本体内腔侧壁设置有加热装置，所述传送带远离进料口一端下侧设置有污泥收集室，所述传送带下侧设置有污泥挡板，所述污泥收集室内设置有压块，所述压块上端通过转轴活动连接有第一连接杆，所述第一连接杆上端通过转轴活动连接有第二连接杆，所述第二连接杆连接有转动电机。本实用新型结构简单，使用方便，使用时，通过进料口将污泥进入传送带上，通过加热装置对污泥进行加热干燥，干化处理过程简单，干化效果好。
权利要求书

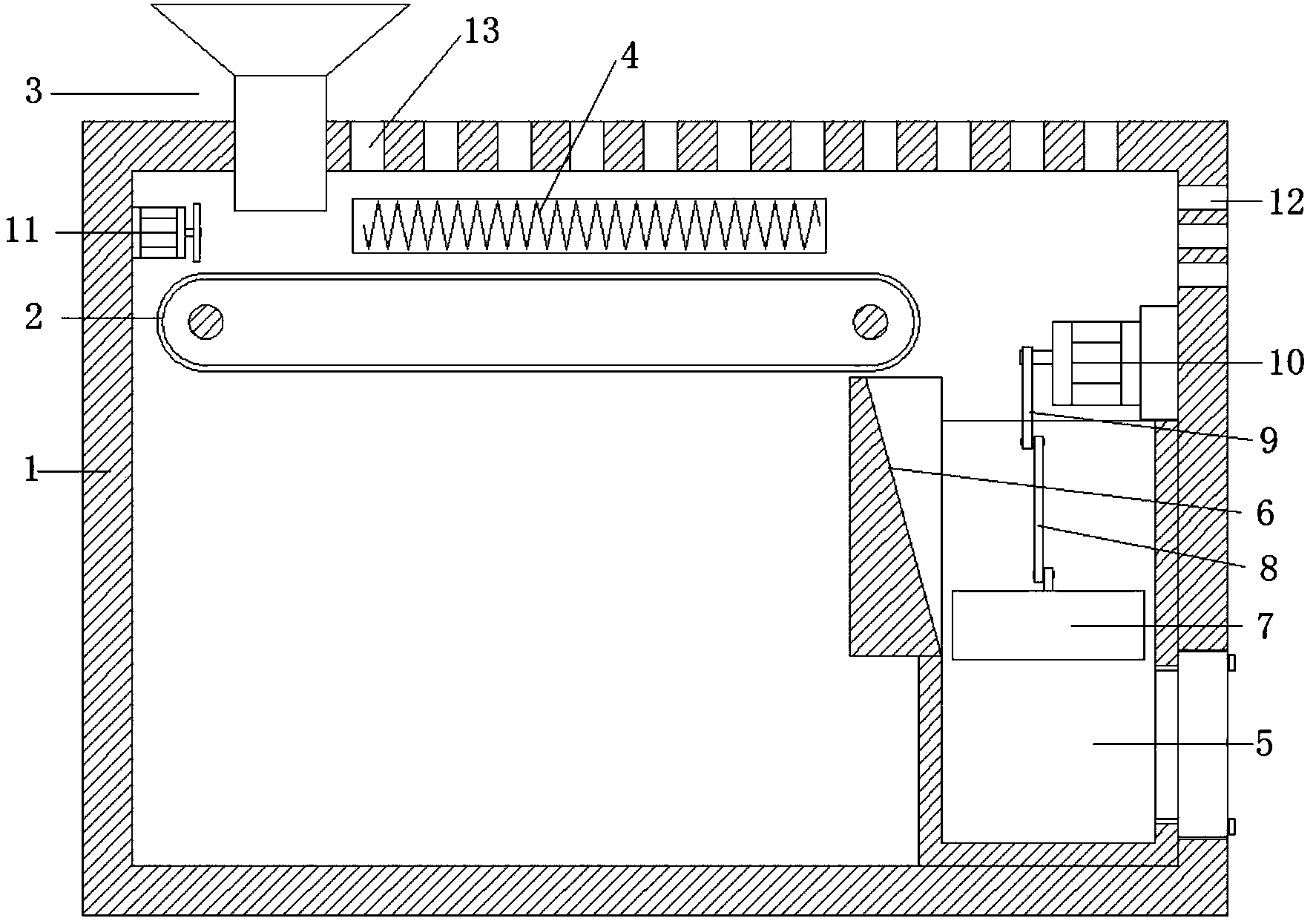

1.一种高含水率污泥干化机，包括干化机本体(1)，其特征在于：所述干化机本体(1)内腔设置有传送带(2)，所述干化机本体(1)开设有进料口(3)，所述干化机本体(1)内腔侧壁设置有加热装置(4)，所述传送带(2)远离进料口(3)一端下侧设置有污泥收集室(5)，所述传送带(2)下侧设置有污泥挡板(6)，所述污泥收集室(5)内设置有压块(7)，所述压块(7)上端通过转轴活动连接有第一连接杆(8)，所述第一连接杆(8)上端通过转轴活动连接有第二连接杆(9)，所述第二连接杆(9)连接有转动电机(10)。
2.根据权利要求1所述的一种高含水率污泥干化机，其特征在于，所述转动电机(10)通过固定座与所述干化机本体(1)固定连接。
3.根据权利要求1所述的一种高含水率污泥干化机，其特征在于，所述污泥挡板(6)为斜三角劈设计。
4.根据权利要求1所述的一种高含水率污泥干化机，其特征在于，所述干化机本体(1)内腔侧壁与所述传送带(2)相对位置处设置有干燥风机(11)，所述干化机本体(1)内腔侧壁与所述干燥风机(11)相对位置设置有通风孔(12)。
5.根据权利要求1所述的一种高含水率污泥干化机，其特征在于，所述干化机本体(1)与所述传送带(2)相对位置处设置有干燥孔(13)。
6.根据权利要求1所述的一种高含水率污泥干化机，其特征在于，所述污泥收集室(5)开设有侧壁开设有出料口，所述出料口通过螺钉可拆卸连接有出料门。
7.根据权利要求1所述的一种高含水率污泥干化机，其特征在于，所述第二连接杆(9)与所述转动电机(10)转轴固定连接。
8.根据权利要求1所述的一种高含水率污泥干化机，其特征在于，所述加热装置(4)为电加热器。
说明书
一种高含水率污泥干化机
技术领域
本实用新型涉及污泥处理技术领域，尤其是涉及一种高含水率污泥干化机。
背景技术
污泥是由水和污水处理过程所产生的固体沉淀物质。污泥处理是对污泥进行浓缩、调质、脱水、稳定、干化或焚烧等减量化、稳定化、无害化的加工过程。现有的污泥干化机对污泥进行干化处理过程麻烦，干化效果差，同时不能有效对干化之后的污泥进行压缩处理，导致干化之后的污泥占用体积较大。
实用新型内容
本实用新型的目的在于克服现技术中存在的处理过程复杂，干化效果差、不能对污泥进行压缩处理的技术问题，提供一种对污泥干化处理简单，干化效果好，同时可以对污泥进行压缩的高含水率污泥干化机。
为实现上述技术目的，达到上述技术效果，本实用新型是通过以下技术方案实现：
一种高含水率污泥干化机，包括干化机本体，所述干化机本体内腔设置有传送带，所述干化机本体开设有进料口，所述干化机本体内腔侧壁设置有加热装置，所述传送带远离进料口一端下侧设置有污泥收集室，所述传送带下侧设置有污泥挡板，所述污泥收集室内设置有压块，所述压块上端通过转轴活动连接有第一连接杆，所述第一连接杆上端通过转轴活动连接有第二连接杆，所述第二连接杆连接有转动电机。
优选地，所述转动电机通过固定座与所述干化机本体固定连接。
优选地，所述污泥挡板为斜三角劈设计。
优选地，所述干化机本体内腔侧壁与所述传送带相对位置处设置有干燥风机，所述干化机本体内腔侧壁与所述干燥风机相对位置设置有通风孔。
优选地，所述干化机本体与所述传送带相对位置处设置有干燥孔。
优选地，所述污泥收集室开设有侧壁开设有出料口，所述出料口通过螺钉可拆卸连接有出料门。
优选地，所述第二连接杆与所述转动电机转轴固定连接。
优选地，所述加热装置为电加热器。
与现有技术相比，本实用新型的有益效果是：
本实用新型结构简单，使用方便，使用时，通过进料口将污泥进入传送带上，通过加热装置对污泥进行加热干燥，干化处理过程简单，干化效果好，同时污泥经过干化之后通过传送带继而通过污泥挡板传送进入污泥收集室中，同时污泥挡板起到将送带上的污泥刮下的作用，通过转动电机带动第二连接杆带动第一连接杆进而带动压块上下运动，达到压缩污泥的效果，进而可以有效的运输污泥。
