申请日1993.09.25
公开(公告)日1994.06.08
IPC分类号E03C1/122; E03D1/01
摘要
本实用新型涉及过滤废水冲洗装置。主要是一种用于过滤水池中洗涤后废水，以备用的贮水箱贮水，阀门控制，冲洗厕所用的利废节水装置，其由过滤装置反水阻气装置及其贮水箱、阀门三部分组成，当自来水龙头下水池中的洗涤后废水，经水池底部的过滤筐过滤，流入备用贮水箱，在需要冲刷厕所时，按动阀门，实现冲刷目的。具有结构简单，可新装和改装，造价低，涉及面广，大量节约洁净的水资源等特点。
権利要求書
1、一种过滤废水冲洗装置，包括水池、水池下泄管及其上的废水过滤器，其特征在于在水池下面设置贮水箱，贮水箱内设有与水池下泄管连通的返水阻气装置，其有一个双层罐体的返水阻气罐及其双层罐体内、外层的返水阻气罐外套和内排管侧壁上设置的外溢孔和内溢孔，内排管上端通过螺纹与水池下泄管连接，在双层罐体内、外层的返水阻气罐外套和内排管之间套装隔水筒，隔水筒的下端与双层罐体底面留有水道而上端则设有与内排管及其上设置的水气隔板配合的水气封套孔，其中隔水筒内、外壁与返水阻气罐外套和内排管间的环形腔分别为下泄腔和上返腔，下泄腔对应的隔水筒上表面上设有泄水孔，并且隔水筒上表面以上部分的内排管上设有分水孔，同时在贮水箱下角设置出水口及与其连接的输水管道、阀门和厕所下水管道。
说明书
本实用新型涉及一种过滤废水冲洗装置。
水是人类社会有限的一种宝贵资源。在日常生活中，无论是家庭还是公共设施，都涉及用水冲洗厕所便池的问题。几乎所有的水冲式厕所，通常都是使用干净的自来水冲洗厕所。目前的节水只是从减少干净的自来水的用水量来实现节水的目的。如中国专利CN92206621号公开的冲洗水箱。该技术主要针对大小便冲洗时给水量相同，造成浪费而设计的，解决了给水量的控制问题，但是其也是使用干净的自来水冲洗厕所。因此，在日常生活中，如何利用已经洗涤过的废水来冲洗厕所。以节约干净的自来水资源是当前迫切需要解决的问题。
本实用新型针对现有技术的情况，设计一种结构简单，安装使用方便，应用广泛可利用日常生活中已洗涤过的废水，经过滤后用水箱贮存，需要时用来冲洗厕所的一种过滤废水冲洗装置。

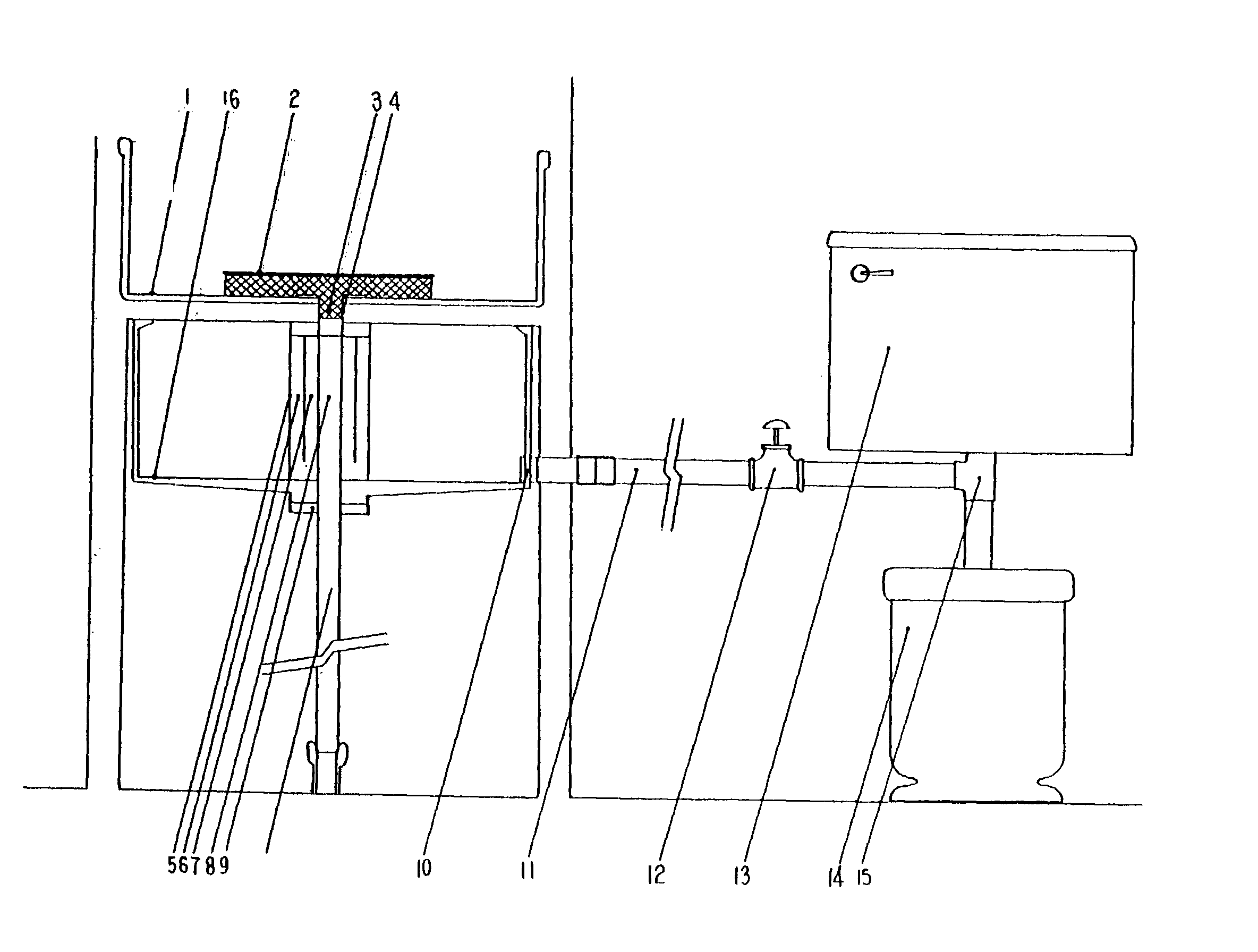

本实用新型是通过下列方式予以实现的：一种过滤废水冲洗装置，包括水池、水池下泄管及其上的废水过 滤器，其特征在于：在水池下面设置贮水箱，贮水箱内设有与水池下泄管连通的返水阻气装置，其有一个双层罐体的返水阻气罐及其双层罐体内、外层的返水阻气罐外套和内排管侧壁上设置的外溢孔和内溢孔，内排管上端通过螺纹与水池下泄管连接，内排管下端通过螺纹与底托板和管接固定连接，然后管接再与下水管连接，在双层罐体内、外层的返水阻气罐外套和内排管之间套装隔水筒，隔水筒的下端与双层罐体底面留有水道而上端则设有与内排管及其上设置的水气隔板配合的水气封套孔，其中隔水筒内、外壁与返水阻气罐外套和内排管间的环形腔分别为下泄腔和上返腔，下泄腔对应的隔水筒上表面上设有泄水孔，并且隔水筒上表面以上部分的内排管上设有分水孔，同时在贮水箱下角设置出水口及与其连接的输水管道、阀门和厕所下水管道，上述的双层罐体(包括返水阻气罐外套和内排管)、隔水筒是采用整体注塑成形制造的，并且在返水阻气罐外套内壁和内排管外壁同时设有可直接注塑出的挡台，以便挡住隔水筒。本技术的工作过程及原理是：采用返水阻气装置及废水过滤器，过滤器可采用表面积较大的过滤筐，即采用注塑加工的普通塑料网筛过滤筐，在该过滤筐的底部中心是向下凸起的圆柱型筛栓，其周围和底面制有筛孔，该筛栓直径必须与目前水池下泄管内径尺寸一致，目前有 大、中、小规格，因此相应的筛栓也是上述各种规格，其可随时取下倾倒过滤出来的杂物，使用时，倒入水池中用过的水通过过滤筐滤出杂物，废水进入下泄管及内排管上的分水孔进入隔水筒外周上的泄水孔后，落入下泄腔及上返腔，当二腔装满后，由于外溢孔最低，因此废水首先通过反水阻气罐外套上的外溢孔进入贮水箱内，当贮水箱的水位达到并超过外溢孔的位置时，废水将通过内排管上的内溢孔进入内排管内并通过下水管排入下水管道，当需要冲厕所时打开阀门即可冲洗，重复上述过程又可贮存一定量的废水以备下次再用。
本实用新型和现有技术相比，具有结构简单，安装使用方便，既可重新安装，也可在现有水池上改装，重要的是应用面广，节约水资源，利国利民。
