申请日1993.09.06
公开(公告)日1995.03.08
IPC分类号G01N1/34
摘要

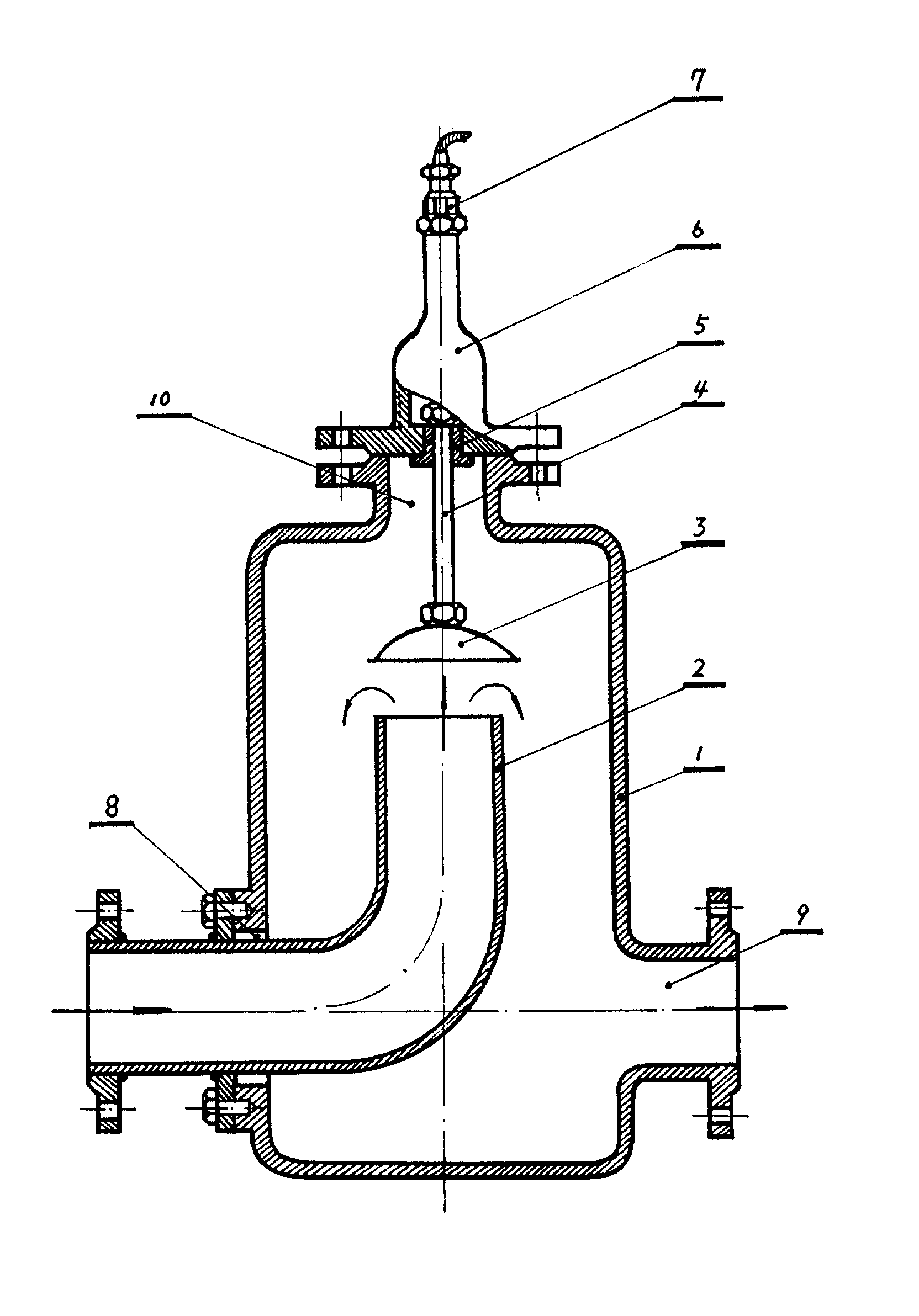

本实用新型涉及一种用于检测含杂质污水的流量计量装置，具体说是可拆卸动压式污水流量变送器。其特征是铸钢壳体1下部有进口孔8和出口孔 9，进口孔8和出口孔9在同一中心线上，铸钢壳体1 顶部为传感器安装孔10，90°钢质弯管构成的动量管2通过进口孔8插入铸钢壳体1内，并固定在铸钢壳体1上，动量管2管口上方放置一个装有球冠形受压板3的传感器4，传感器4固定在传感器连接底座 6上。
権利要求書
1、一种带有壳体的可拆卸动压式污水流量变送器，其特征是铸钢壳体(1)下部有进口孔(8)和出口孔(9)，进口孔(8)和出口孔(9)在同一中心线上，铸钢壳体(1)顶部为传感器安装孔(10)，90°钢质弯管构成的动量管(2)通过进口孔(8)插入铸钢壳体(1)内，并固定在铸钢壳体(1)上，动量管(2)管口上方放置一个装有球冠形受压板(3)的传感器(4)，传感器(4)固定在传感器连接底座(6)上。
2、根据权利要求1所述的可拆卸动压式污水流量变送器，其特征是进口孔(8)周围一圈加厚并有标准螺孔。
3、根据权利要求1所述的可拆卸动压式污水流量变送器，其特征是出口孔(9)为一段带标准法兰的短管。
4、根据权利要求1所述的可拆卸动压式污水流量变送器，其特征是传感器安装孔(10)由一段带标准法兰的短管构成。
5、根据权利要求1所述的可拆卸动压式污水流量变送器，其特征是动量管(2)一端焊有标准法兰，与流体进口管法兰相连接，距150mm处焊有另一标准法兰。
说明书
本实用新型涉及一种用于检测含杂质污水的流量计量装置，具体说是可拆卸动压式污水流量变送器。
目前现有的机械式流量计种类很多，如孔板流量计、水平螺翼流量计、涡街流量计、涡轮流量计等。这类流量计结构有下列缺点：
1、流量计中的孔板、叶轮、柱状旋涡发生体等机械部件置于流体中，阻碍流体运动而造成压力损失。
2、机械部件与流体接触，容易磨损、腐蚀。
3、机械的运动部件具有一定惯性，瞬变响应差，灵敏度低。
4、机械式流量计安装在大管道上，维修、检测较难。
5、当介质中含有较多悬浮物、杂质时，经常出现堵、卡导致失准现象。
超声波流量计可避免上述弊端，但流体中含杂质多时会使超声波衰减增大，致使稳定度下降而影响检测数据的准确性。电磁流量计应用效果较好，但价格昂贵，不易普及。
本实用新型的目的则是针对上述存在的问题，提供了一种用90°钢质弯头，动压传感器和铸钢壳体构成的可拆卸动压式污水流量变送器，简化了现有机械式流量变送器结构，使之适用范围广泛，价格较低，更能用于含杂质污水计量。
本实用新型技术解决方案：
一种带有壳体的可拆卸动压式污水流量变送器，其特征是铸钢壳体1下部有进口孔8和出口孔9，进口孔8和出口孔9在同一中心线上，铸钢壳体1顶部为传感器安装孔10，90°钢质弯管构成的动量管2通过进口孔8插入铸钢壳体1内，并固定在铸钢壳体1上，动量管2管口上方放置一个装有球冠形受压板3的传感器4，传感器4固定在传感器连接底座6上。
本实用新型相比现有技术具有如下优点：
1、结构简单：壳体中没有节流装置、叶轮、旋涡发生体等机械部件，流体压损小。
2、拆卸方便、互换性能好：同规格的动压式流量变送器传感器部分可以互换通用，不需要从管道上拆卸整个变送器，只需从壳体上取下传感器连接部分即可做到不停产进行检修和校验。
3、适应性强：对被测介质有较大适应性，不受介质温度、成份、悬浮物和杂质的影响，能耐高温及含油污水，以及不同酸碱度的含悬浮物、杂质的液体。
4、稳定可靠：壳体内不会发生被异物堵、卡而产生数据失准的现象。
