申请日1993.07.29
公开(公告)日1994.05.25
IPC分类号C02F1/48
摘要
本实用新型涉及水处理装置，解决在结构上的缺点，如内电极铜网改为不锈钢管、瓷套管改为聚丙烯或聚乙烯套管，该套管为空心开口通管，其上端焊有塑料法兰盘，下端设有热塑端头。降低了制造成本，寿命延长。高频电场电路分别有采用电子管或晶体管的高频振荡电路，并均还设有光耦双向可控硅电路，过压保护电路，欠压保护电路，输出指示电路以及过热保护和过流保护电路。晶体管式的高频输出功率，可满足大流量水处理的需要，电路设计比较完善，工作可靠性高，可用于各型锅炉及其他场合水处理需要。
権利要求書
1、高频电场式水处理装置，由高频电场电路、水处理容器组成，容器中的套管为壁厚3～5毫米的聚丙烯或聚乙烯塑料制成，并由小法兰盘、定心管固定;作为外电极的容器外壳为钢管制成，其上设有上进出水口、下进出水口及排污口;设在套管中的作为内电极的为不锈钢管;高频电场电路设有保护电路;并且高频电场电路为采用电子管元器件的高频振荡电路，并设有光耦双向可控硅电路、高压延迟接通电路、过压保护和欠压保护电路以及指示灯电路;也可以是高频电场电路为采用晶体管元器件的高频振荡电路，并设有光耦双向可控硅电路、过压保护电路、欠压保护电路、输出指示电路以及过热保护和过流保护电路，其特征是壁厚3～5毫米的聚丙烯或聚乙烯塑料制成的套管为空心开口通管，其上端为塑料焊接的与小法兰盘相配合的塑料法兰盘，下端设有热塑端头。
2、如权利要求1所述的高频电场式水处理装置，其特征是不锈钢管内电极下端设有塑料柱头。
3、如权利要求1所述的高频电场式水处理装置，其特征是塑料柱头、塑料法兰盘以及空心开口通管均由聚丙烯或聚乙烯塑料制成。
说明书
本实用新型涉及水处理装置。
现有高频电场式水处理装置在结构上存在缺陷，如容器中的套管为瓷管，当产生水撞击等的振动或法兰盘安装过紧等，容易损坏;无排污口。且入水口在下方;在电路方面，电子管式的电子管常因缺少高压延迟接通电路而造成阴极涂层裂纹、脱落而失效;采用数显蹦字时间延迟的电路较为复杂，可靠性差;缺少过压保护的当电压波动剧烈时，元件极易损坏等。已授权的91203428.9实用新型专利据此作出了改进，并经数年实践，发现在结构上存有新的缺点，主要是该实用新型的绝缘用塑料套管为整体注塑成型结构，即上端连有塑料法兰盘，下端连体，壁层厚度不够，也不耐磨，寿命较差，特别是注塑成本高。
本实用新型目的在于克服上述水处理装置存在的缺陷，在结构上作出了改进，并保留其优点设计出一种实用可靠制造成本较低的高频电场式水处理装置。

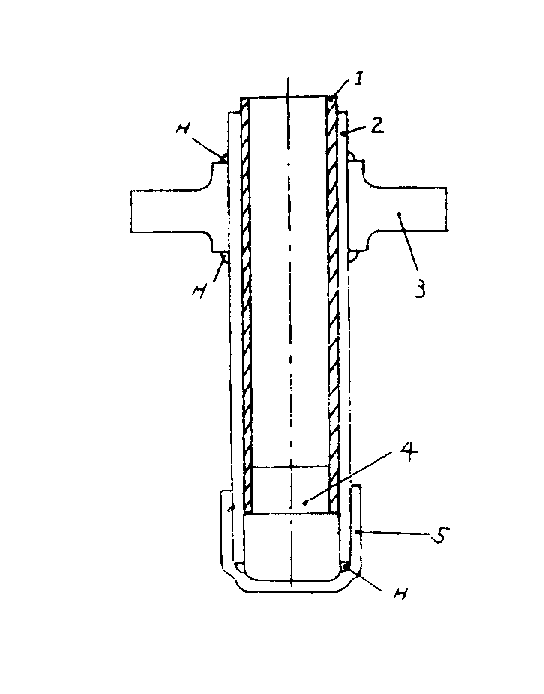

本实用新型的目的是这样实现的：高频电场式水处理装置，由高频电场电路、水处理容器组成，容器中的套管为壁厚3～5毫米的聚丙烯或聚乙烯塑料制成，并由小法兰盘、定心管固定;作为外电极的容器外壳为钢管制成，其上设有上进出水口、下进出水口及排污口;设在套管中的作为内电极的为不锈钢管;高频电场电路设有保护电路;并且高频电场电路为采用电子管元器件的高频振荡电路，并设有光耦双向可控硅电路、高压延迟接通电路、过压保护和欠压保护电路以及指示灯电路;也可以是高频电场电路为采用晶体管元器件的高频振荡电路，并设有光耦双向可控硅电路、过压保护电路、欠压保护电路、输出指示电路以及过热保护和过流保护电路，其特征是壁厚3～5毫米的聚丙烯或聚乙烯塑料制成的套管为空心开口通管，其上端为塑料焊接的与小法兰盘相配合的塑料法兰盘，下端设有热塑端头。
上述结构改进，使套管加工，主要是模子制造，其成本大大降低，而且使下端的耐磨性增加，寿命延长，效果很好。
