申请日1993.08.30
公开(公告)日1994.06.08
IPC分类号C02F1/52
摘要
本实用新型是涉及一种用于电厂废水处理的絮凝沉淀漂浮物分离池，主要由集水槽、倾斜装置、排泥装置、集水孔构成，所说的集水槽末端安有挡板、集水孔开在集水槽下部，该池结构简单，使用方便，效果好，一池多用，社会与经济效益显著，它的推广使用必将为电厂废水的处理及应用开辟广阔的前景。
権利要求書

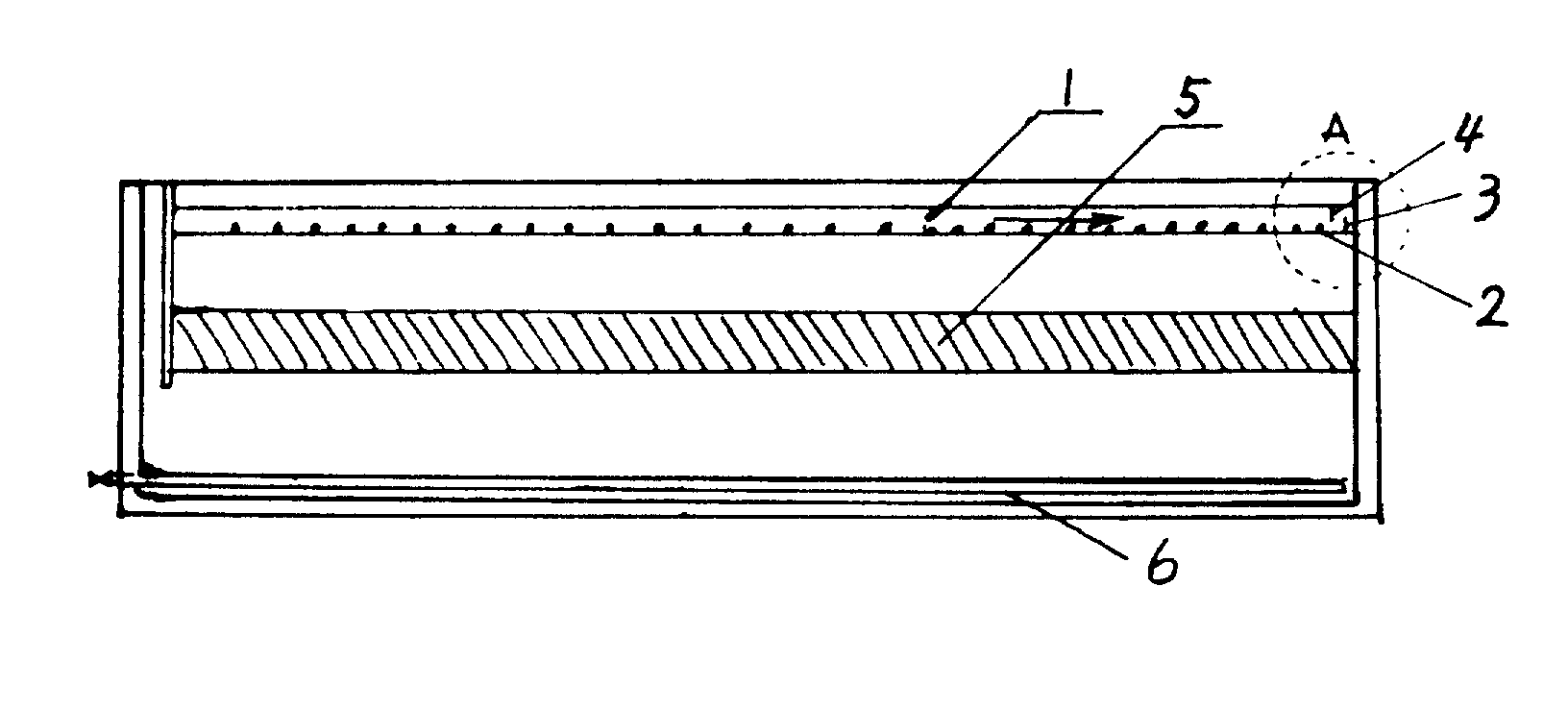

1、由集水槽(1)、倾斜装置(5)、排泥装置(6)及集水孔(2)构成的用于电厂废水处理的絮凝沉淀漂浮物分离池，其特征在于所说的集水槽(1)为浸入式集水槽，其下部靠底面处有集水孔(2)，每根集水槽的末端安有挡板(3)，与集水槽底部相接。
2、根据权利要求1所述的用于电厂废水处理的絮凝沉淀漂浮物分离池，其特征在于所说的分离中集水槽下部的挡板(3)前部的集水槽上部还可装有挡板(4)挡板(3)与挡板(4)高度相互有重迭，以利于更有效地拦集漂浮物。
说明书
本实用新型是涉及一种用于电厂废水处理的絮凝沉淀漂浮物分离池。
电厂废水处理是一个十分重要的问题。保护水资源和节约用水是环境保护的一项重要内容。火力发电厂是工业用水大户、减少发电厂的工业用水，减少废水排放更具有普遍意义。人们曾通过各种办法和装置来解决电厂的废水处理问题，其中电厂废水处理池就是常用的设备，它是通过池内安装倾斜装置和排泥装置及集水槽，将比重大于1的污染物通过沉降加以分离，这种处理池(分离池)其结构是集水孔在水面的表面，所以在集水时，水中的漂浮物亦随处理后的水流出，不能有效地将絮凝处理后的水中漂浮物分离，大大影响了废水的处理及利用。
本实用新型的目的就是针对现有电厂废水处理池的不足，在结构上进行合理改革而提供一种新型的用于电厂废水处理的絮凝沉淀，漂浮物分离池。
本实用新型的目的是这样来实现的，将现在电厂处理废水用的处理池(或称分离池)的集水孔开在集水槽的上部，即水面的表面，改为开在下部，即水面以内，而且在每根集水槽的未端安装有挡板即可。
本实用新型结构简单，很易于对现有分离池进行改造，成本低，效果好，可有效地将比重大于1与比重小于1的污染物分离，也就是说，可有效地将絮凝处理后浮于水面的污染物，如在灰水中的漂珠，含油废水中的漂浮油等分离在集水槽外，或集水槽溢水口的挡板前，定期人工或机械清除，保证了处理后的水质。
