申请日1993.07.19
公开(公告)日1995.06.21
IPC分类号F23G1/00
摘要
本实用新型涉及的是一种用于处理含有可燃有机物，COD浓度在10mg/l以上的废水经浓缩后焚烧，或者处理COD浓度在10万mg/l以上，对含有贵重的不可焚烧物废水经浓缩后回收再用设备—— 废水浓缩焚烧炉。废水浓缩焚烧炉的特征，用应用广泛的蒸汽锅炉或热水锅炉，改进设计了蒸发排气净化管、高温炉膛、耐高温防结焦炉渣、防腐煤斗，并针对各种废水提出解决废水的蒸发锅内不产生水垢、腐蚀、泡沫及汽水共腾、钢板脆裂等，处理废水彻底、无二次污染。
権利要求書

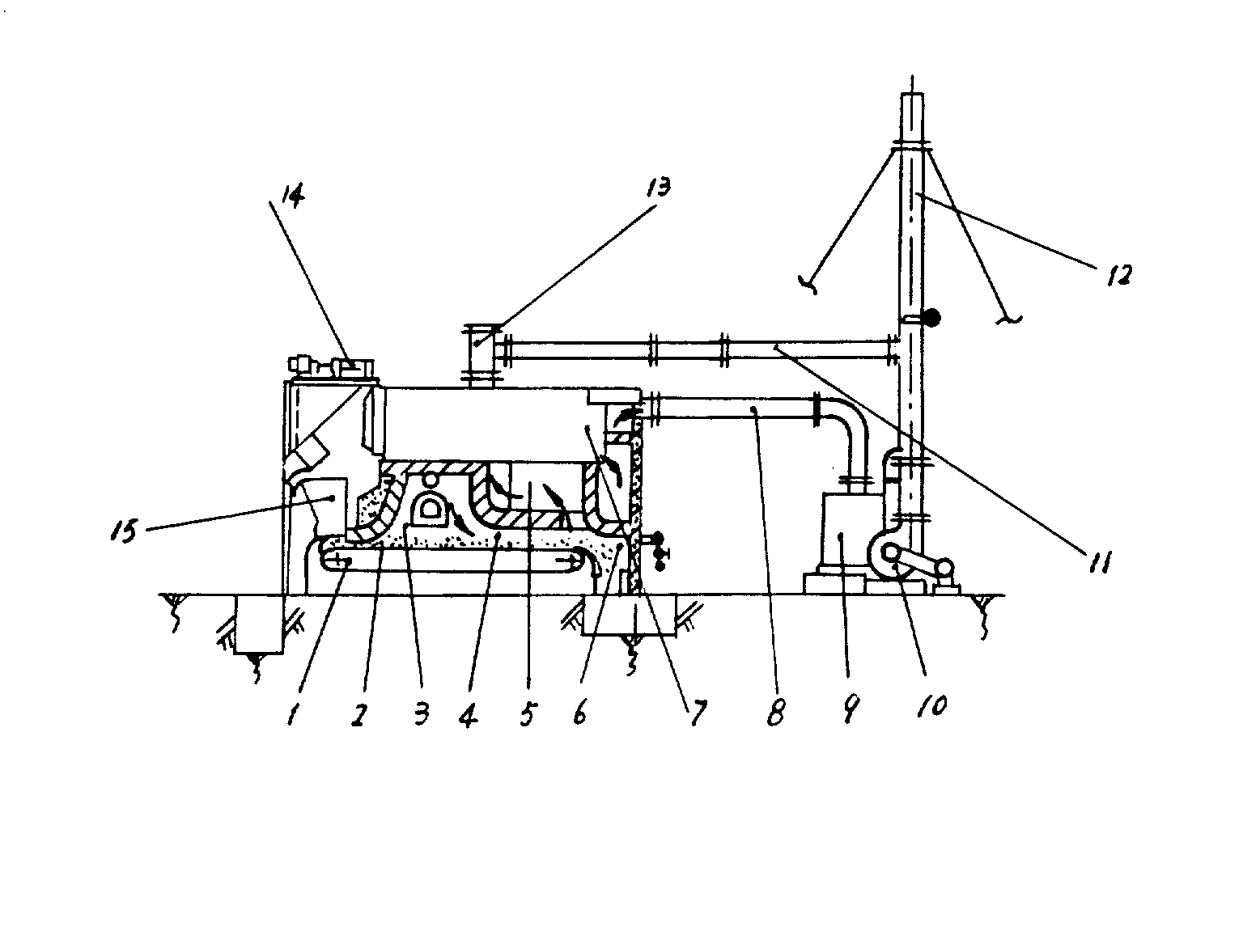

1、废水浓缩焚烧炉其特征：是将被处理废水26汇集到调节池22，绝大多数废水经耐腐蚀泵23送至膨胀式中和塔进行调质后，一部分水送至除尘脱硫器9作脱硫除尘剂，除尘脱硫器内的渣和水液25又返回到汇集调节池22，大部分废水经蒸发锅7浓缩蒸发产生的可燃气体经排汽净化管13由鼓风机18与新鲜空气混合送至焚烧炉进行焚烧，浓缩达到可燃条件的废水经稳定罐20后经增压泵和喷雾燃烧嘴19送到焚烧炉内，经高温防结焦炉渣2、高温炉膛甲3、特殊高温炉膛4、高温炉膛Z5进行焚烧，焚烧产生的烟气经除尘脱硫器9净化，一部分经循环烟管11返回焚烧炉进行循环焚烧，大部分净化无环境污染的烟气排入大气中。
2、根据权利要求1所述的废水浓缩焚烧炉其特征是：经循环烟管11返回焚烧炉进行循环焚烧，焚烧炉焚烧产生的含有过剩空气的烟气，经除尘脱硫器脱去烟气中的SO2和CO2相应提高氧的含量，使烟气中的CO、O2和其他可燃物返回到焚烧炉进行循环燃烧。
3、根据权利要求1所述的废水浓缩焚烧炉其特征是：耐高温防结焦炉渣2，是在普通炉渣中或燃煤中参入重量比10～26%的石灰或石灰石及轻质耐火材料。
4、根据权利要求1所述的废水浓缩焚烧炉特征是：蒸发锅7内的压力限定与产生蒸汽、可燃废气的排气净化管13的流通截面积按2G=0.014PF公斤/秒计算。
说明书
本实用新型涉及的是一种用于处理含有可燃有机物、COD浓度在10万mg/L以上的废水经浓缩后焚烧，或者处理COD浓度在10万mg/L以上并含有贵重的不可焚烧物废水经浓缩后回收再用设备——废水浓缩焚烧炉。
现有国内对各种有机废水处理，通常采用常规的水处理方法;如混凝、絮凝、生化气浮、曝气、固液分离等，该类设备制作成本高，对COD10万mg/L以上的高浓度废水且难以实施处理。国外虽有不同类型有机废水焚烧炉;如抛弃焚烧炉、焚烧利用炉。该类焚烧炉多数是将浓缩与焚烧制成2体分离设备，结构复杂，制作制作麻烦，热能利用不合理，价格十分昂贵，从而难以推广应用。
本实用新型的目的在于针对上述存在的问题，提出一种将目前普通应用的蒸汽锅炉或热水锅炉经精巧合理的改进，适用于浓缩与焚烧COD浓度在10万mg/L的有机废水，或者浓缩回收再用的废水浓缩焚烧焚炉。
废水浓缩焚烧炉，整体结构相似普通蒸汽锅炉或热水锅炉。但实质上废水浓缩焚烧炉与一般蒸汽锅炉有根本的区别：1、蒸汽锅炉锅筒本体内的介质是软化水，废水浓缩焚烧炉锅筒本体(蒸发锅)内的介质是有毒废水。2、废水浓缩焚烧炉的炉膛温度比蒸汽锅炉炉膛温度高400℃～500℃，可燃烟气在1300℃高温炉膛内流程基本要求大于7m，从而必须具备确保链条炉排在炉膛温度1350℃ 的高温条件下能正常运转，一般蒸汽锅炉的炉膛温度不可能达到1350℃。到此高温，炉渣会结焦，炉排也会熔化，所以一般蒸汽锅炉无法在此条件下正常运行。废水浓缩焚烧炉设计了结构精巧的特殊高温炉膛和耐高温防结焦炉渣，确保炉排在高温条件下正常运行。3、废水浓缩焚烧炉的蒸发锅内产生的蒸汽或废气主要返回焚烧炉再燃烧，经高温热解及除尘脱硫器净化后的烟气，排入大气中完全符合国家允许浓度标准。4、废水浓缩焚烧炉设计了蒸发锅保持常压(即表压为0)的排气净化管。5、废水浓缩焚烧炉的废水对蒸发锅产生水锈、腐蚀、泡沫及汽水共腾，钢板脆裂等关键问题已进行精心的设计和合理的解决。上述五点是废水浓缩焚烧炉的主要特征，具体工艺流程是：
首先将需要焚烧的有机(或无机)废水汇集到调节池进行预处理，初步去除废水中的飘浮油污及其它悬浮物，并投药调质废水，用耐腐蚀潜水泵将调质后的废水送入膨胀式反应塔，确保废水的PH值调节到6～9，经处理后的废水在废水浓缩焚烧炉锅筒内不产生水锈、腐蚀、泡沫、汽水共腾，钢板脆裂等。再用泵(或高位势能)将PH6～9的废水一部分送入除尘脱硫器内(除尘脱硫器已获实用新型专利，专利号ZL9221871.X)使除尘脱硫器的除尘脱硫剂混合，起除尘脱硫之作用的同时，使除尘脱硫器保持恒定的液面，大部分废水送入废水浓缩焚烧炉蒸发锅内进行浓缩，经浓缩后的废水达到可燃条件或回收利用。在浓缩过程中蒸发锅内产生的水蒸汽和可燃废气用鼓风机抽送到焚烧炉特殊高温炉膛内作助燃和燃烧。经蒸发锅浓缩达到可燃条件的废水，经稳定罐，将废 水、水汽分离、使不同状态的废弃物用不同的焚烧方法，如废气用鼓风机送入炉膛焚烧，液态用喷雾方法送入焚烧炉内焚烧，固态和液态物参入燃煤或耐高温防结焦炉渣中进行焚烧。这些需要焚烧物在1300℃的高温炉膛内进行高温热解、氧化燃烧、可燃有机物生成二氧化碳、二氧化硫、一氧化碳、烟尘等烟气，该烟气经除尘脱硫器净化，达到国家允许的排放浓度标准后，排入大气中。
为充分利用热能，焚烧炉内燃烧后的高温炉渣落入汇集调节池，不但能起到酸碱中和、催化酸碱中和，而且起到浓缩废水的作用。除尘脱硫器内的烟尘也流入汇集调节池，间断与耐高温防结焦炉渣一道参入燃煤中进入废水浓缩焚烧炉内焚烧。
