申请日2018.01.22
公开(公告)日2018.05.11
IPC分类号C02F3/32; C02F3/34; C02F3/02; C02F3/10
摘要
本发明公开了一种基于EHBR的浮标式河道污水治理装置，包括呈阵列设置的多个浮动板，所述浮动板的上方设有养殖板，所述养殖板靠近浮动板的一侧设有固定块，所述浮动板上设有与固定块对应的固定槽，所述浮动板的周侧螺纹连接有多个环绕设置的锁紧螺钉，所述固定槽的内侧壁上设有与锁紧螺钉对应的锁紧口，所述固定块上设有与锁紧螺钉对应的锁紧槽，所述养殖板上设有多个第一通口，所述第一通口内设有植株，所述植株的上端贯穿第一通口的上端部并向上延伸，所述植株的根部依次贯穿固定块和固定槽的内底部并向下延伸。本发明具有处理效果好、操作简单方便、运行成本低、持久提升河道自净化能力且易于实施的特点。
权利要求书

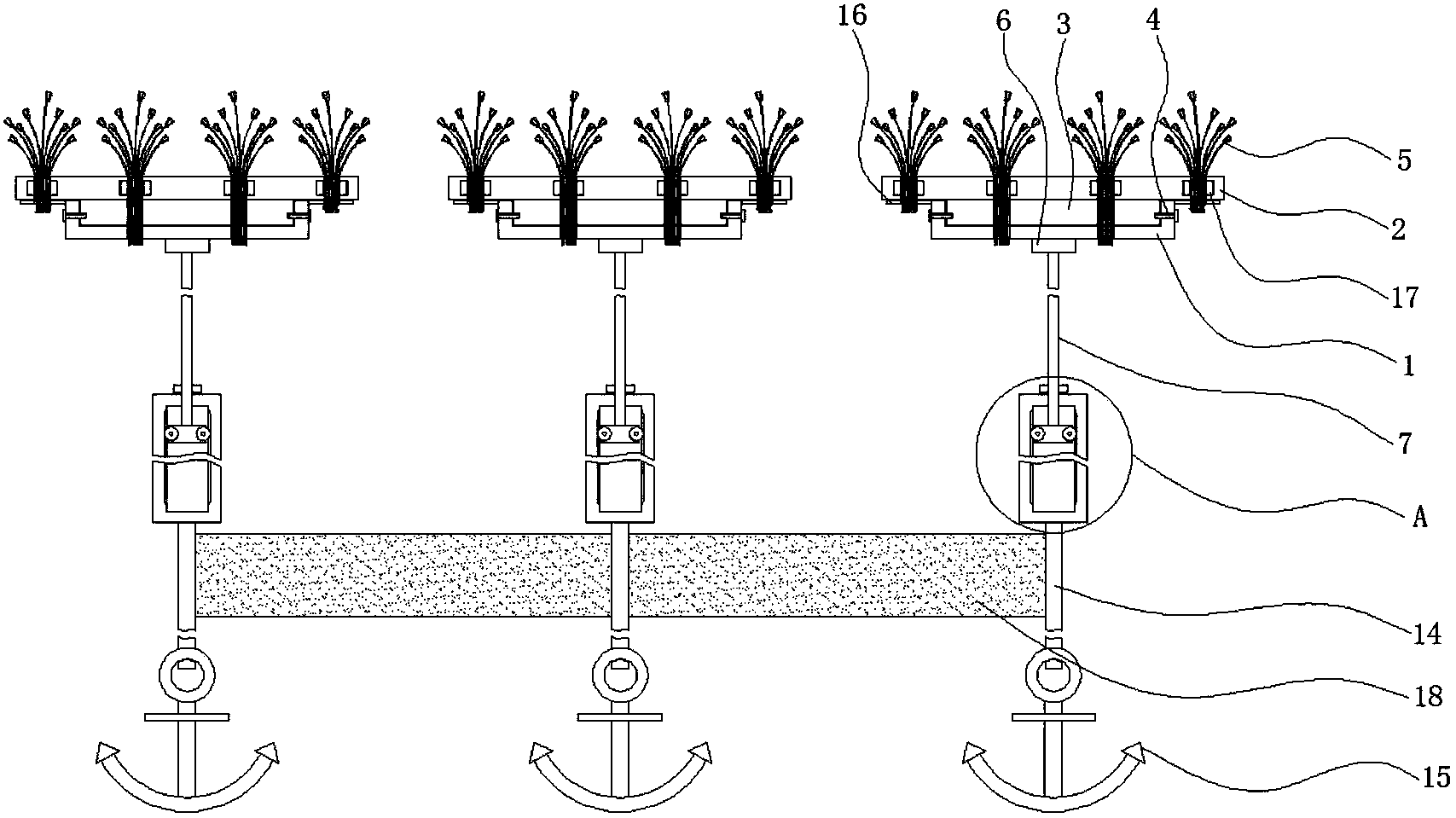

1.一种基于EHBR的浮标式河道污水治理装置，包括呈阵列设置的多个浮动板(1)，其特征在于，所述浮动板(1)的上方设有养殖板(2)，所述养殖板(2)靠近浮动板(1)的一侧设有固定块(3)，所述浮动板(1)上设有与固定块(3)对应的固定槽，所述浮动板(1)的周侧螺纹连接有多个环绕设置的锁紧螺钉(4)，所述固定槽的内侧壁上设有与锁紧螺钉(4)对应的锁紧口，所述固定块(3)上设有与锁紧螺钉(4)对应的锁紧槽，所述养殖板(2)上设有多个第一通口，所述第一通口内设有植株(5)，所述植株(5)的上端贯穿第一通口的上端部并向上延伸，所述植株(5)的根部依次贯穿固定块(3)和固定槽的内底部并向下延伸，所述浮动板(1)的下侧通过连接块(6)固定连接有第一锚绳(7)，所述第一锚绳(7)的下端连接有长度调节机构，所述长度调节机构的下侧通过第二锚绳(14)固定连接有固定锚(15)。
2.根据权利要求1所述的一种基于EHBR的浮标式河道污水治理装置，其特征在于，所述浮动板(1)的上端固定套接有托板(16)，所述托板(16)的上侧与养殖板(2)的下侧相接触，所述托板(16)上设有与植株(5)对应的第二通口，所述植株(5)的根部贯穿第二通口并向下延伸。
3.根据权利要求1所述的一种基于EHBR的浮标式河道污水治理装置，其特征在于，所述长度调节机构包括与第一锚绳(7)远离连接块(6)的一端固定连接的有配重块(8)和与第二锚绳(14)的上端固定连接的长条状浮动箱(9)，所述长条状浮动箱(9)套设在配重块(8)上，所述长条状浮动箱(9)的上侧设有与第一锚绳(7)对应的贯穿口。
4.根据权利要求3所述的一种基于EHBR的浮标式河道污水治理装置，其特征在于，所述配重块(8)的周侧环绕设有多个安装槽，所述安装槽的内侧壁通过转轴(10)连接有滚轮(11)，所述长条状浮动箱(9)的内侧壁上设有与滚轮(11)对应的滚槽，所述滚槽竖直设置。
5.根据权利要求3所述的一种基于EHBR的浮标式河道污水治理装置，其特征在于，所述长条状浮动箱(9)的上侧设有锁紧环(12)，所述锁紧环(12)螺纹套接在第一锚绳(7)上，所述锁紧环(12)靠近长条状浮动箱(9)的一侧设有橡胶密封垫(13)，所述橡胶密封垫(13)的下侧与长条状浮动箱(9)的上侧相抵。
6.根据权利要求1所述的一种基于EHBR的浮标式河道污水治理装置，其特征在于，所述第一通口的内侧壁上设有环形收纳槽，所述环形收纳槽内设有环形遇水膨胀橡胶止水条(17)，所述环形遇水膨胀橡胶止水条(17)的内侧壁与植株(5)的根茎交接处相抵。
7.根据权利要求1所述的一种基于EHBR的浮标式河道污水治理装置，其特征在于，相邻两个所述第二锚绳(14)之间连接有丝网状的EHBR强化耦合膜生物反应器(18)，所述EHBR强化耦合膜生物反应器(18)的膜组件呈波浪状。
8.根据权利要求1所述的一种基于EHBR的浮标式河道污水治理装置，其特征在于，所述固定锚(15)与河道底部相接触。
9.根据权利要求1所述的一种基于EHBR的浮标式河道污水治理装置，其特征在于，所述浮动板(1)的下侧固定安装有微型氧气发生器，所述微型氧气发生器的出氧气口与植株(5)根部的位置对应。
说明书
一种基于EHBR的浮标式河道污水治理装置
技术领域
本发明涉及生态环境保护技术领域，尤其涉及一种基于EHBR的浮标式河道污水治理装置。
EHBR英文名称Enhanced Hybrid Biofilm Reactor，中文名称强化耦合生物膜反应器。
背景技术
随着工业化、城市化的快速推进，水环境的约束逐渐凸显，淡水资源短缺，河道水体污染严重。目前，传统技术在工程实施上具有难以突破的瓶颈。
目前用于河道治理的传统技术主要有物理法、化学法和生物/生态法三大类。物理法主要是通过清淤换水、机械除藻、人工打捞等措施来清除河水中的污染物，成本费用极高，水体维持时间很短，也不能从根本上解决河道水体污染问题。化学法如混凝沉淀、加入化学药剂杀藻、加入铁盐促进磷的沉淀、加入石灰脱氮等方法，但该河道污水治理方法成本高且易造成二次污染。目前生物/生态法治理河道水，大多是水中种植水生植物，附加其他处理装置，但由于多数处理装置功能单一，使用效果普遍较差，且水生植物在换季时容易死亡腐烂，因此也无法实现水体系统性和持久性的净化处理。
因此，治理河道水体污染的理想技术，是利用高效的高科技人工强化水生态修复技术，逐步建立起水体除污自净化功能，形成完善的水生态系统，使河道水体的治理实现高效安全、低成本、可持续。
发明内容
本发明的目的是为了解决现有技术中河道污水处理效果差、成本高、无法长期持续对河水进行净化的问题，而提出的一种基于EHBR的浮标式河道污水治理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种基于EHBR的浮标式河道污水治理装置，包括呈阵列设置的多个浮动板，所述浮动板的上方设有养殖板，所述养殖板靠近浮动板的一侧设有固定块，所述浮动板上设有与固定块对应的固定槽，所述浮动板的周侧螺纹连接有多个环绕设置的锁紧螺钉，所述固定槽的内侧壁上设有与锁紧螺钉对应的锁紧口，所述固定块上设有与锁紧螺钉对应的锁紧槽，所述养殖板上设有多个第一通口，所述第一通口内设有植株，所述植株的上端贯穿第一通口的上端部并向上延伸，所述植株的根部依次贯穿固定块和固定槽的内底部并向下延伸，所述浮动板的下侧通过连接块固定连接有第一锚绳，所述第一锚绳的下端连接有长度调节机构，所述长度调节机构的下侧通过第二锚绳固定连接有固定锚。
优选地，所述浮动板的上端固定套接有托板，所述托板的上侧与养殖板的下侧相接触，所述托板上设有与植株对应的第二通口，所述植株的根部贯穿第二通口并向下延伸。
优选地，所述长度调节机构包括与第一锚绳远离连接块的一端固定连接的有配重块和与第二锚绳的上端固定连接的长条状浮动箱，所述长条状浮动箱套设在配重块上，所述长条状浮动箱的上侧设有与第一锚绳对应的贯穿口。
优选地，所述配重块的周侧环绕设有多个安装槽，所述安装槽的内侧壁通过转轴连接有滚轮，所述长条状浮动箱的内侧壁上设有与滚轮对应的滚槽，所述滚槽竖直设置。
优选地，所述长条状浮动箱的上侧设有锁紧环，所述锁紧环螺纹套接在第一锚绳上，所述锁紧环靠近长条状浮动箱的一侧设有橡胶密封垫，所述橡胶密封垫的下侧与长条状浮动箱的上侧相抵。
优选地，所述第一通口的内侧壁上设有环形收纳槽，所述环形收纳槽内设有环形遇水膨胀橡胶止水条，所述环形遇水膨胀橡胶止水条的内侧壁与植株的根茎交接处相抵。
优选地，相邻两个所述第二锚绳之间连接有丝网状的EHBR强化耦合膜生物反应器，所述EHBR强化耦合膜生物反应器的膜组件呈波浪状。
优选地，所述固定锚与河道底部相接触。
优选地，所述浮动板的下侧固定安装有微型氧气发生器，所述微型氧气发生器的出氧气口与植株根部的位置对应。
本发明中，由于固定锚的重力作用，从而方便对第一锚绳和第二锚绳进行拉动，使得第一锚绳和第二锚绳保持紧绷状态，从而相邻两个第二锚绳之间的EHBR强化耦合膜生物反应器的膜组件的位置的固定，使得EHBR强化耦合膜生物反应器的膜组件紧贴于河底部，实现对河道水体的在线净化，EHBR强化耦合膜生物反应器可以改善河道水体微生物系统，恢复水体生物多样性，提高水体的自净能力，有效改善河道水体水质，浮动板方便为养殖板提供浮力，以方便养殖板的漂浮，养殖板上养殖的植株一方面可以绿化环境，另一方面可以给工作人员或船只提供预警作用，同时能够参与河道水的生态平衡，提高河水治理的持久性，通过转动锁紧环，从而方便调节配重块的位置，从而对第一锚绳和第二锚绳之间的距离进行调节，进而调节浮动板与固定锚之间的距离，以适用于不同深度的水域，提高适用性。本发明具有处理效果好、操作简单方便、运行成本低、持久提升河道自净化能力且易于实施的特点。
