申请日2018.01.22
公开(公告)日2018.09.21
IPC分类号C02F9/12
摘要
本实用新型公开了建筑污水泥浆处理设备，主要包括污水处理箱、落料口、磁性铁板、破碎碾压辊、出渣通道、滑轨、滑块、刮泥条、通孔、横板、初级污水处理池、外筒、转动轴、漏孔及二级污水处理转筒;所述污水处理箱顶端为落料口，落料口下方分别设置磁性铁板，破碎碾压辊及横板，在横板上设置均匀的通孔，在横板的一端上方设置滑轨，刮泥条与滑块相连并随滑块在滑轨上移动，横板下方为初级污水处理池，在横板左端设置出渣通道;所述转动轴圆周面上设置有若干漏孔;所述二级污水处理转筒套于转动轴外围，外筒套于二级污水处理转筒外围。本实用新型实现泥沙与水的分离，能提高污水的净化效率，保证设备正常运行，显著提高工作效率。
权利要求书
1.建筑污水泥浆处理设备，其特征在于：包括污水处理箱(1)、落料口(2)、磁性铁板(3)、破碎碾压辊(4)、出渣通道(5)、连接轴(6)、滑轨(7)、滑块(8)、刮泥条(9)、通孔(10)、横板(11)、初级污水处理池(12)、水管(13)、抽水泵(14)、外筒(15)、转动轴(16)、漏孔(17)、二级污水处理转筒(18)、轴承座(19)、支撑座(20)、排水口(21)、集水桶(22)及电机(23);
所述污水处理箱(1)顶端为落料口(2)，落料口(2)下方两个侧面上分别设置一块磁性铁板(3)，磁性铁板(3)下方设置两根破碎碾压辊(4)，破碎碾压辊(4)由连接轴(6)固定在污水处理箱(1)的内部，破碎碾压辊(4)下方设置一块横板(11)，在横板(11)上设置均匀的通孔(10)，在污水处理箱(1)内侧面、横板(11)的一端上方设置滑轨(7)，刮泥条(9)与滑块(8)相连并随着滑块(8)在滑轨(7)上左右移动，横板(11)下方为初级污水处理池(12)，在横板(11)左端、污水处理箱(1)的侧面上设置出渣通道(5);
所述水管(13)一端与污水处理箱(1)右端底部连接，另一端与抽水泵(14)底端连接，与抽水泵(14)上端连接的水管(13)接入转动轴(16)的左端;
所述转动轴(16)的两端置于轴承座(19)上，转动轴(16)圆周面上设置有若干漏孔(17)，转动轴(16)左端与电机(23)相连，电机(23)设置在另一个轴承座(19)上;
所述二级污水处理转筒(18)套于转动轴(16)外围，外筒(15)套于二级污水处理转筒(18)外围，在外筒(15)底部中心开设排水口(21)，排水口(21)与集水桶(22)连通，在外筒(15)圆周侧面底端设置两个支撑座(20)。
2.根据权利要求1所述的建筑污水泥浆处理设备，其特征在于：所述的落料口(2)为漏斗形。
3.根据权利要求1所述的建筑污水泥浆处理设备，其特征在于：所述的破碎碾压辊(4)同时做向内侧的转动。
4.根据权利要求1所述的建筑污水泥浆处理设备，其特征在于：所述的通孔(10)的直径范围为1～2mm。
5.根据权利要求1所述的建筑污水泥浆处理设备，其特征在于：所述的二级污水处理转筒(18)圆周面的滤网结构的孔径大小只允许水分通过，不允许小颗粒通过。
说明书
建筑污水泥浆处理设备
技术领域
本实用新型属于污水处理设备领域，具体涉及建筑污水泥浆处理设备。
背景技术
污水处理，是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，广泛应用于建筑、农业、医疗、环保等领域。建筑工地在施工过程中，由于需要使用大量的水资源进行混合材料或清洗设备吗，会产生大量的污水，通常掺杂泥浆砂石，如果直接排放会对环境造成严重污染，严重浪费水资源，所以在排放之前需要进行污水处理。
传统的方法采用沉淀池进行污水沉淀，然而沉淀池占据空间较大，周期过长，效率不高;也有技术采用机械结构的装置对污水进行处理，但由于污水中混有铁钉等金属材料和泥浆砂石，容易堵塞和损坏装置，净化效果不佳，降低工作效率。
发明内容
为了解决背景技术中存在的问题，本实用新型的目的在于提供建筑污水泥浆处理设备。
其技术方案为：

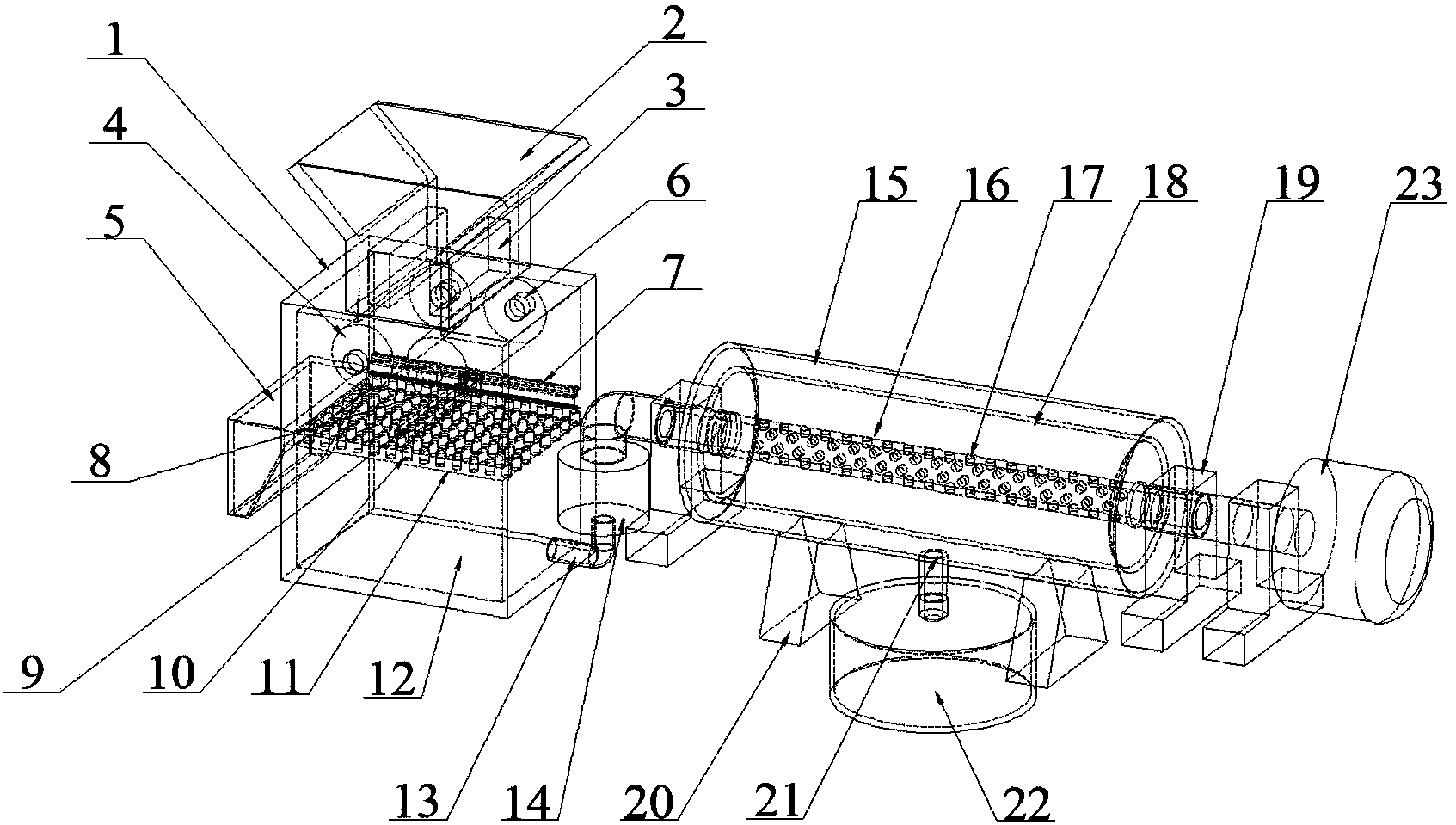

建筑污水泥浆处理设备，包括污水处理箱、落料口、磁性铁板、破碎碾压辊、出渣通道、连接轴、滑轨、滑块、刮泥条、通孔、横板、初级污水处理池、水管、抽水泵、外筒、转动轴、漏孔、二级污水处理转筒、轴承座、支撑座、排水口、集水桶及电机。
所述污水处理箱顶端为落料口，落料口下方两个侧面上分别设置一块磁性铁板，磁性铁板下方设置两根破碎碾压辊，破碎碾压辊由连接轴固定在污水处理箱的内部，破碎碾压辊下方设置一块横板，在横板上设置均匀的通孔，在污水处理箱内侧面、横板的一端上方设置滑轨，刮泥条与滑块相连并随着滑块在滑轨上左右移动，横板下方为初级污水处理池，在横板左端、污水处理箱的侧面上设置出渣通道。
所述水管一端与污水处理箱右端底部连接，另一端与抽水泵底端连接，与抽水泵上端连接的水管接入转动轴的左端。
所述转动轴的两端置于轴承座上，转动轴圆周面上设置有若干漏孔，转动轴左端与电机相连，电机设置在另一个轴承座上。
所述二级污水处理转筒套于转动轴外围，外筒套于二级污水处理转筒外围，在外筒底部中心开设排水口，排水口与集水桶连通，在外筒圆周侧面底端设置两个支撑座。
作为本技术方案的进一步优化，所述的落料口为漏斗形。
作为本技术方案的进一步优化，所述的破碎碾压辊同时做向内侧的转动。
作为本技术方案的进一步优化，所述的通孔的直径范围为1～2mm。
作为本技术方案的进一步优化，所述的二级污水处理转筒圆周面的滤网结构的孔径大小只允许水分通过，不允许小颗粒通过。
与现有技术相比，本实用新型的有益效果是：本设备设置的磁性铁块能够吸附一些混在污水中的金属材料，提高了破碎碾压辊的使用寿命，保证了设备的正常运行;破碎碾压辊对污水中的块状杂物进一步碾随，通过刮泥条刮动横板上落的泥浆，泥浆从出渣通道排出，水从通孔落入初级污水处理池，实现大部分泥沙与水的分离，显著提高工作效率;经过初级污水处理池的水流被抽水泵吸入转动轴中，外筒、二级污水处理转筒及转动轴的分离了水中更小的杂质颗粒，进一步提高污水的净化效率。
