申请日2018.01.22
公开(公告)日2018.10.09
IPC分类号C02F1/00
摘要
本实用新型公开了一种DMAC生产用废水回收装置，包括底座，所述底座的顶部固定安装有回收箱，回收箱设置为中空结构，回收箱的顶部开设有进水孔，进水孔内套设有密封塞，且密封塞的顶部和底部均延伸至进水孔外，回收箱内设有对称开设在密封塞两侧的第一卡槽，第一卡槽内滑动安装有第一卡块。本实用新型结构简单，使用方便，当对废水进行回收时，可以很方便的将密封塞打开进行废水回收，当不需要回收废水时，可以很方便的将密封塞安装上去，使回收箱处于密闭的状态，提高了回收箱的安全性，而且当回收箱内的废水快满时，声光报警器会自动的进行声光报警，提醒人们回收箱已满，使回收箱变得智能化。
权利要求书

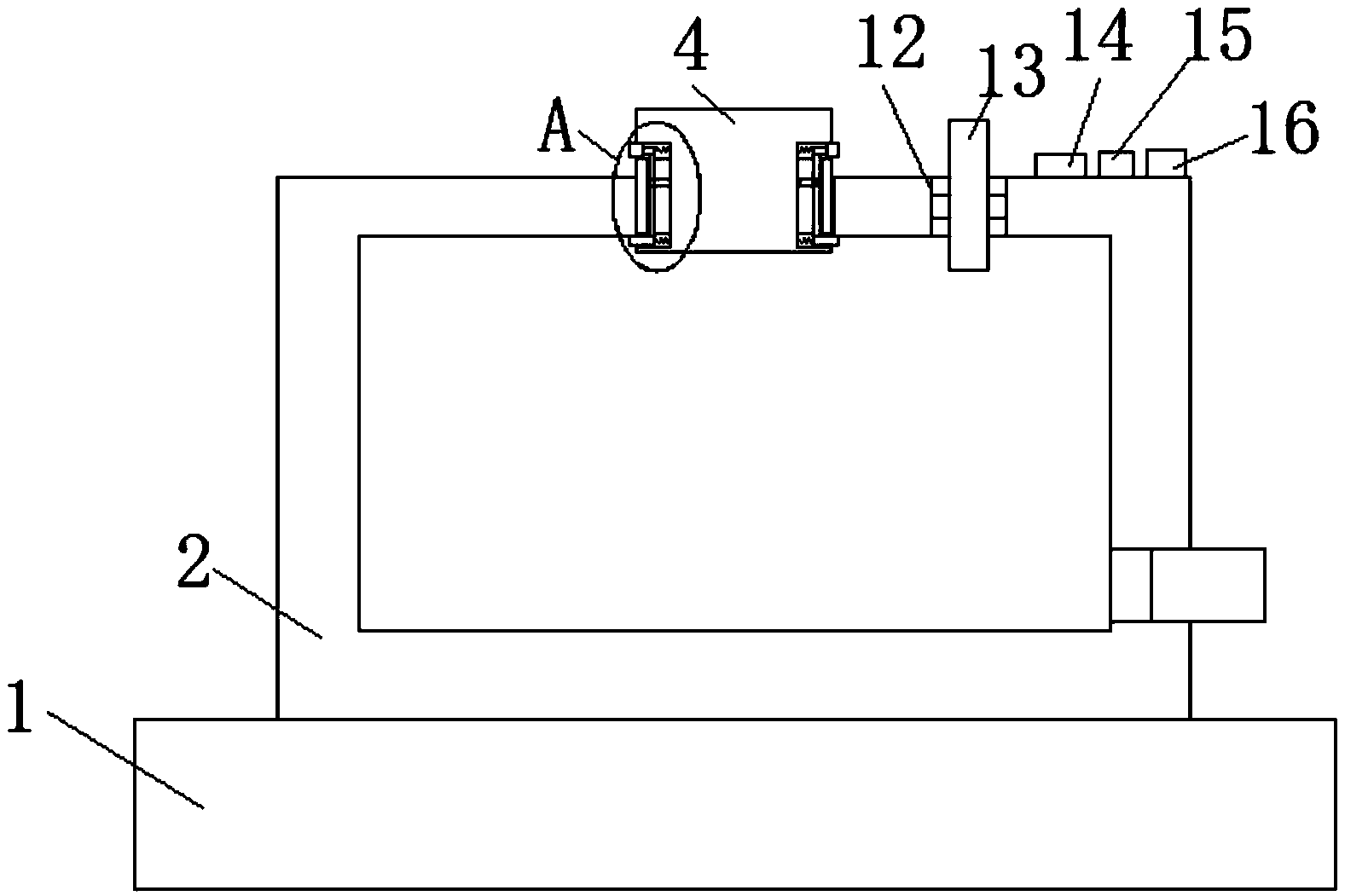

1.一种DMAC生产用废水回收装置，包括底座(1)，其特征在于，所述底座(1)的顶部固定安装有回收箱(2)，回收箱(2)设置为中空结构，回收箱(2)的顶部开设有进水孔(3)，进水孔(3)内套设有密封塞(4)，且密封塞(4)的顶部和底部均延伸至进水孔(3)外，回收箱(2)内设有对称开设在密封塞两侧的第一卡槽(5)，第一卡槽(5)内滑动安装有第一卡块(6)，且第一卡块(6)的一侧延伸至第一卡槽(5)外，第一卡块(6)的顶部与回收箱(2)的顶部内壁滑动接触，密封塞(4)内对称设有分别开设在两个第一卡槽(5)顶部内壁上的方槽(7)，且方槽(7)的顶部内壁延伸至回收箱(2)的上方，回收箱(2)的上方设有对称开设在密封塞(4)两侧的第二卡槽(8)，两个第二卡槽(8)分别与相对应的方槽(7)相连通，第二卡槽(8)内滑动安装有第二卡块(9)，所述方槽(7)内滑动安装有连接块(10)，且连接块(10)的顶部和底部分别延伸至第二卡槽(8)和第一卡槽(5)内，连接块(10)的顶部和底部分别与第二卡块(9)和第一卡块(6)焊接固定，两个第二卡块(9)相互远离的一侧对称固定安装有按钮(11)，按钮(11)与第二卡槽(8)的内壁滑动接触，且两个按钮(11)相互远离的一侧分别延伸至相对应的第二卡槽(8)外，进水孔(3)的一侧设有开设在回收箱(2)顶部的安装孔(12)，安装孔(12)内固定套设有距离传感器(13)，且距离传感器(13)的顶部和底部均延伸至安装孔(12)外，安装孔(12)远离进水孔(3)的一侧设有依次固定安装在回收箱(2)顶部的电源(14)、控制处理器(15)和声光报警器(16)。
2.根据权利要求1所述的一种DMAC生产用废水回收装置，其特征在于，所述回收箱(2)的一侧开设有出水孔，出水孔内套设有橡胶塞,且橡胶塞的一侧延伸至回收箱(2)外。
3.根据权利要求1所述的一种DMAC生产用废水回收装置，其特征在于，所述第一卡块(6)位于第一卡槽(5)内的一侧焊接有第一弹簧，第一弹簧与第一卡槽(5)远离开口的一侧内壁焊接固定，第二卡块(9)远离按钮(11)的一侧焊接有第二弹簧，第二弹簧与第二卡槽(8)远离开口的一侧内壁焊接固定。
4.根据权利要求1所述的一种DMAC生产用废水回收装置，其特征在于，所述方槽(7)的两侧内壁上对称开设有限位槽，连接块(10)的两侧对称焊接有限位块，两个限位块分别滑动安装在相对应的限位槽内。
5.根据权利要求1所述的一种DMAC生产用废水回收装置，其特征在于，所述安装孔(12)内固定套设有密封圈，距离传感器(13)固定套设在密封圈内。
6.根据权利要求1所述的一种DMAC生产用废水回收装置，其特征在于，所述电源(14)的输出端与控制处理器(15)电性连接并形成回路，控制处理器(15)分别与距离传感器(13)和声光报警器(16)电性连接并形成回路。
说明书
一种DMAC生产用废水回收装置
技术领域
本实用新型涉及废水回收技术领域，尤其涉及一种DMAC生产用废水回收装置。
背景技术
随着化工行业的发展和进步，人们在化工领域的探索越来越深入，伴随着各种化工材料的合成，各种高浓度的工业废水液随之产生，N-二甲基乙酰胺(DMAC)作为重要的化工原料应用于聚氨酯、化纤等行业，因此这些行业在生产的过程中产生的废水内含有大量的N-二甲基乙酰胺，这些含有N-二甲基乙酰胺的废水可以回收起来进行循环利用。
目前，通常情况下都是使用废水收集箱来对这种废水进行回收，现有的技术中，为了方便废水的收集，收集箱大多都设置成顶部开口的中空结构，但是由于N-二甲基乙酰胺是一种易燃的物质，收集箱设计成开口存在一定的安装隐患，而且现有的收集箱智能化程度较低，因此本实用新型就此问题提出了解决办法。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种DMAC生产用废水回收装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种DMAC生产用废水回收装置，包括底座，所述底座的顶部固定安装有回收箱，回收箱设置为中空结构，回收箱的顶部开设有进水孔，进水孔内套设有密封塞，且密封塞的顶部和底部均延伸至进水孔外，回收箱内设有对称开设在密封塞两侧的第一卡槽，第一卡槽内滑动安装有第一卡块，且第一卡块的一侧延伸至第一卡槽外，第一卡块的顶部与回收箱的顶部内壁滑动接触，密封塞内对称设有分别开设在两个第一卡槽顶部内壁上的方槽，且方槽的顶部内壁延伸至回收箱的上方，回收箱的上方设有对称开设在密封塞两侧的第二卡槽，两个第二卡槽分别与相对应的方槽相连通，第二卡槽内滑动安装有第二卡块，所述方槽内滑动安装有连接块，且连接块的顶部和底部分别延伸至第二卡槽和第一卡槽内，连接块的顶部和底部分别与第二卡块和第一卡块焊接固定，两个第二卡块相互远离的一侧对称固定安装有按钮，按钮与第二卡槽的内壁滑动接触，且两个按钮相互远离的一侧分别延伸至相对应的第二卡槽外，进水孔的一侧设有开设在回收箱顶部的安装孔，安装孔内固定套设有距离传感器，且距离传感器的顶部和底部均延伸至安装孔外，安装孔远离进水孔的一侧设有依次固定安装在回收箱顶部的电源、控制处理器和声光报警器。
优选的，所述回收箱的一侧开设有出水孔，出水孔内套设有橡胶塞,且橡胶塞的一侧延伸至回收箱外。
优选的，所述第一卡块位于第一卡槽内的一侧焊接有第一弹簧，第一弹簧与第一卡槽远离开口的一侧内壁焊接固定，第二卡块远离按钮的一侧焊接有第二弹簧，第二弹簧与第二卡槽远离开口的一侧内壁焊接固定。
优选的，所述方槽的两侧内壁上对称开设有限位槽，连接块的两侧对称焊接有限位块，两个限位块分别滑动安装在相对应的限位槽内。
优选的，所述安装孔内固定套设有密封圈，距离传感器固定套设在密封圈内。
优选的，所述电源的输出端与控制处理器电性连接并形成回路，控制处理器分别与距离传感器和声光报警器电性连接并形成回路。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，通过底座、回收箱、进水孔、密封塞、第一卡槽、第一卡块、方槽、第二卡槽、第二卡块、连接块、按钮、安装孔、距离传感器、电源、控制处理器和声光报警器相配合，当对废水进行回收时，可以很方便的将密封塞打开进行废水回收，当不需要回收废水时，可以很方便的将密封塞安装上去，使回收箱处于密闭的状态，提高了回收箱的安全性，而且当回收箱内的废水快满时，声光报警器会自动的进行声光报警，提醒人们回收箱已满，使回收箱变得智能化，本实用新型结构简单，使用方便，当对废水进行回收时，可以很方便的将密封塞打开进行废水回收，当不需要回收废水时，可以很方便的将密封塞安装上去，使回收箱处于密闭的状态，提高了回收箱的安全性，而且当回收箱内的废水快满时，声光报警器会自动的进行声光报警，提醒人们回收箱已满，使回收箱变得智能化。
