申请日2018.01.22
公开(公告)日2018.10.19
IPC分类号C02F1/44; B01D65/10
摘要
本实用新型公开了一种用于平板陶瓷膜过滤废水的试验装置。其技术方案要点为：该试验装置是由有机玻璃片组装而成，主要包括三部分：膜组件框架、可拆卸卡槽、曝气框架。膜组件框架内设有凹型卡槽和托板用于固定陶瓷膜。膜组件框架内设有条形卡槽用于固定可拆卸卡槽。膜组件底部设有开口。曝气框架一侧设有圆孔用于固定微孔曝气管。可拆卸卡槽用于固定不同大小的陶瓷膜。该装置运行时放入膜池中，利用蠕动泵完成进出水。本实用新型可实现平板式陶瓷膜过滤废水的控制运行，为平板式陶瓷膜废水处理膜污染机理和膜清洗试验研究提供技术支持。
权利要求书
1.一种用于平板陶瓷膜过滤废水的试验装置，其特征在于，该试验装置是由有机玻璃片组装而成，主要包括三部分：膜组件框架、可拆卸卡槽、曝气框架;膜组件框架内设有凹型卡槽和托板用于固定陶瓷膜;膜组件框架内设有条形卡槽用于固定可拆卸卡槽;膜组件底部设有开口，曝气框架一侧设有圆孔用于固定微孔曝气管;该装置运行时放入膜池中，利用蠕动泵完成进出水。
2.根据权利要求1所述的一种用于平板陶瓷膜过滤废水的试验装置，其特征在于，整个装置的外壁采用厚度5mm的有机玻璃组装而成，内部凹槽均采用厚度10mm的有机玻璃。
3.根据权利要求1所述的一种用于平板陶瓷膜过滤废水的试验装置，其特征在于，曝气框架与膜组件框架是独立的，既可以整合到一起使用，又可以分开组装。
4.根据权利要求1所述的一种用于平板陶瓷膜过滤废水的试验装置，其特征在于，当需要不同长度平板陶瓷膜时，可将可移动式卡槽插入膜组件框架中间的条状凹槽来实现。
说明书
一种用于平板陶瓷膜过滤废水的试验装置
技术领域
本实用新型属于污废水处理与回用技术领域，特别涉及一种用于平板陶瓷膜过滤废水的试验装置。
背景技术
水环境污染严重，水资源短缺问题突出。对废水进行有效处理并实现资源化回用，是防治水体污染、缓解水资源短缺的重要途径。膜处理技术以其分离高效、操作方便、设备紧凑、无相变和节能等优点在废水处理与回用领域得到广泛应用;当前废水处理中所用膜材料以有机膜为主。
无机陶瓷膜以其耐腐蚀、耐高温、结构稳定、机械强度大、使用寿命长等优点，成为膜处理技术发展研究的热点。探索陶瓷膜废水处理技术膜污染机理，开发陶瓷膜高效清洗再生技术，成为推动陶瓷膜废水处理技术推广应用的关键技术问题。因此构建一种用于平板陶瓷膜过滤废水的试验装置，将更有助于对平板陶瓷膜处理废水过程中膜污染机理进行揭示，并为建立高效膜清洗技术提供技术支持，同时也可为其他用于平板膜过滤废水的试验装置提供良好借鉴。
基于以上问题分析，本实用新型提出了一种用于陶瓷膜过滤废水的试验装置。
发明内容
本实用新型旨在解决上述问题。

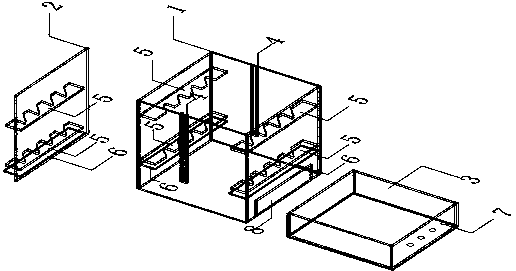

为此，本实用新型的目的在于构建一种用于陶瓷膜过滤废水的试验装置，其技术方案为：该试验装置是由有机玻璃片组装而成，主要包括三部分：膜组件框架(1)、可拆卸卡槽(2)、曝气框架(3)。膜组件框架(1)长275mm，宽165mm，高340mm，壁厚5mm，内部凹槽厚(5)10mm，上下凹槽(5)间距200mm，下凹槽(5)与底部垫片(6)间距70mm，垫片(6)距底端60mm，对称凹槽(5)间距245mm右侧开口(8)长135mm，高40mm。膜组件框架的作用是固定平板陶瓷膜，当需要固定不同长度的陶瓷膜时，通过将可拆卸卡槽(2)插入到膜组件框架中间的条形凹槽(4)中来实现。曝气框架(3)长265mm，宽155mm，高60mm，右侧小孔(7)直径20mm，孔间距24.5mm小孔距底部30mm。曝气框架的作用有两个，一是支撑曝气管;二是对膜组件框架的下部垫片有一个支撑作用。使用时需将膜组件框架套在曝气框架外部。进出水利用蠕动泵进行控制。
