申请日2018.01.22
公开(公告)日2018.10.12
IPC分类号B65G47/57
摘要
本实用新型涉及输送装置领域，尤其是一种水处理用输送带传输装置。它包括第一输送带、置于第一输送带末端且运动方向垂直于第一输送带的运动方向的辊筒输送带、置于辊筒输送带侧边且运动方向平行于辊筒输送带的第二输送带以及置于辊筒输送带上方的弧形的导向组件，辊筒输送带由装设于辊筒输送带上的第一电机驱动。利用辊筒输送带和导向组件，使水桶在水桶的推力和惯性力的作用实现水桶的垂直转向，结构简单，便于安装和维护，且不需要使用人工转向，具有很强的实用性和推广性。
权利要求书
1.一种水处理用输送带传输装置，其特征在于：它包括第一输送带、置于第一输送带末端且运动方向垂直于第一输送带的运动方向的辊筒输送带、置于辊筒输送带侧边且运动方向平行于辊筒输送带的第二输送带以及置于辊筒输送带上方的弧形的导向组件，所述辊筒输送带由装设于辊筒输送带上的第一电机驱动。
2.如权利要求1所述的一种水处理用输送带传输装置，其特征在于：所述辊筒输送带包括置于第一输送带和第二输送带端部的支架、若干个通过轴承安装于支架上且一端设置有链轮的第一辊筒、用于串接链轮的第一链条以及置于支架上且与第一链条的内侧端部连接的运动轴，所述第一电机装设于支架上，所述第一电机通过链条或皮带与运动轴连接。
3.如权利要求1所述的一种水处理用输送带传输装置，其特征在于：所述导向组件包括两个置于辊筒输送带上方的弧形的导向架以及置于导向架上且与导向架轴转连接的第二辊筒。
4.如权利要求1所述的一种水处理用输送带传输装置，其特征在于：所述第一输送带和第二输送带两侧边且靠近辊筒输送带的一端设置有护栏。
说明书
一种水处理用输送带传输装置
技术领域
本实用新型涉及输送装置领域，尤其是一种水处理用输送带传输装置。
背景技术
输送带在农业、工矿企业和交通运输、物流输送业中广泛用于输送各种固体块状和粉料状物料或成件物品。在桶装水行业，输送装置一般是直线输送，不能进行直角转弯，当设备呈直角布置时，需要设置推板、夹持或者人工转向。使用推板或夹持转向时，一般需要将运输的物体停止运动，降低了生产效率，且重复的启动和停止运动，对设备损耗较大;使用人工时，增强工人劳动强度，并破坏生产的全自动化。即使现有的两条垂直连接的输送带之间大多采用圆弧形转弯输送带，但是圆弧形转弯输送带制造成本偏高，维护不方便。
实用新型内容
针对上述现有技术存在的不足，本实用新型的目的在于提供一种水处理用输送带传输装置。
为了实现上述目的，本实用新型采用如下技术方案：

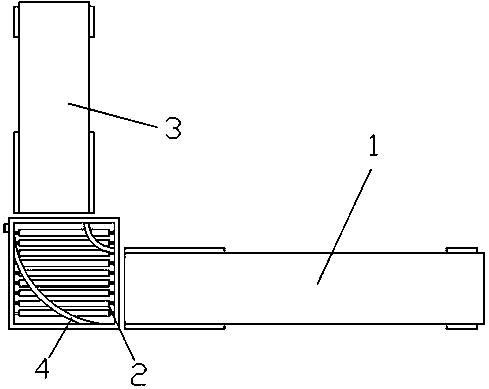

一种水处理用输送带传输装置，它包括第一输送带、置于第一输送带末端且运动方向垂直于第一输送带的运动方向的辊筒输送带、置于辊筒输送带侧边且运动方向平行于辊筒输送带的第二输送带以及置于辊筒输送带上方的弧形的导向组件，所述辊筒输送带由装设于辊筒输送带上的第一电机驱动。
优选地，所述辊筒输送带包括置于第一输送带和第二输送带端部的支架、若干个通过轴承安装于支架上且一端设置有链轮的第一辊筒、用于串接链轮的第一链条以及置于支架上且与第一链条的内侧端部连接的运动轴，所述第一电机装设于支架上，所述第一电机通过链条或皮带与运动轴连接。
优选地，所述导向组件包括两个置于辊筒输送带上方的弧形的导向架以及置于导向架上且与导向架轴转连接的第二辊筒。
优选地，所述第一输送带和第二输送带两侧边且靠近辊筒输送带的一端设置有护栏。
由于采用了上述方案，本实用新型利用辊筒输送带和导向组件，使水桶在水桶的推力和惯性力的作用实现水桶的垂直转向，结构简单，便于安装和维护，且不需要使用人工转向，具有很强的实用性和推广性。
