申请日1992.12.14
公开(公告)日1993.09.29
IPC分类号C02F1/44; B01D65/08; C02F1/48; C02F1/36
摘要
本实用新型涉及一种渗透膜水处理系统中防止 膜结垢、淤塞的预处理装置——强化消毒防垢助渗 器，该助渗器由超声波发生器通过连接器与永磁发生 器组成。本实用新型装在紫外线消毒工序前以高磁 场强化消毒效果，并在被处理水进膜前对水施加超声 波高磁场，借以对膜起到防垢助渗作用，使得整套膜 法水处理系统能高效长久的运行，解决了目前盐类、 微生物对膜较快淤塞之弊。
権利要求書

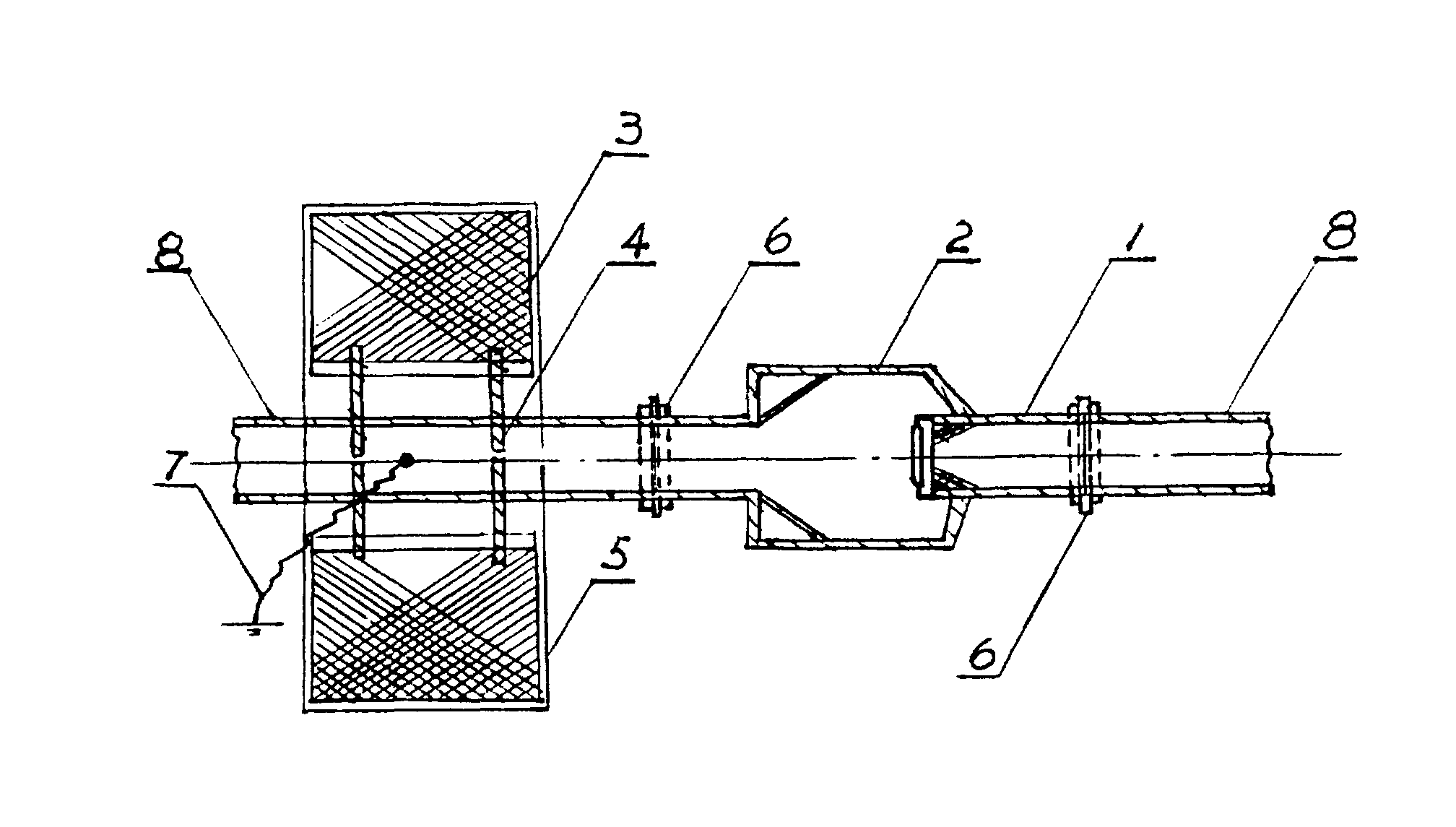

1、一种用于膜法水处理的强化消毒防垢助渗器，其特征是超声波发生器通过连接器(6)与永磁发生器相连。
2、根据权利要求1所述的用于膜法水处理的强化消毒防垢助渗器，其特征是超声波发生器由超声波发生元件(1)，滤波器(2)组成。
3、根据权利要求1所述的用于膜法水处理的强化消毒防垢助渗器，其特征是永磁发生器由不同强度的永磁发生材料(3)，磁场传导器(4)、PVC外套(5)以及连接器(6)，接地线(7)组成。
4、根据权利要求3所述的用于膜法水处理的强化消毒防垢助渗器，其特征是永磁发生材料(3)上带有磁场传导器(4)，外套有PVC外套(5)。
说明书
本实用新型涉及渗透膜水处理系统中防止膜结垢、淤塞的予处理装置——强化消毒防垢助渗器。
目前，渗透膜用于特种水及溶剂的处理已进入广泛实用性阶段，因它不需加热即可将各类溶液中的溶质、微生物进行有效的分离，且不发生相 的变化，因为，具有耗能少，体积小，设备简单，操作运行相对较方便。应用领域亦广泛等优点，在水处理领域，它已占相当重要的地位，但在实际运行中，都仍存在着系统待完善的技术问题，主要有：当水中成垢溶质(如CaSO4、CaCO3等)含量高或水温高时，膜的使用效果会受到威胁。为此，需采用相当复杂的除盐、软化装置加以适应;目前，我国尚无适应膜需要的简捷经济的灭菌器，现有防止膜被微生物侵蚀及淤塞的处理技术工序复杂，操作烦琐，安全保证性差。
本实用新型的目的则是针对上述存在的问题，设计了一种对被处理水施加超声波高磁场，借以对膜起到防垢助渗作用，使得整套膜法水处理系统能高效长久运行的强化消毒防垢助渗器。
本实用新型的技术解决方案：
一种用于膜法水处理的强化消毒防垢助渗器，其特征是超声波发生器通过连接器6与永磁发生器相连。
本实用新型与现有技术相比具有如下优点：
超声波与高磁场(磁场强度按水质含盐组分及含量确定)相结合对水的予处理，能得到高分散、溶解、渗透能力的磁化水，这是因为水中成垢物质(CaCO3、CaHCO3、CaSO4、NaCl、CaCl2、Ca(OH)2、MgSO4、MgCO3等)多为高反磁性物质，在高磁场作用下，晶体分子被诱导极化，结晶体内部向心力遭到破坏，结晶易呈松散结构，呈水合络离子存在的有结垢倾向的基质，在磁化水中呈稳定络离子不易结合成垢，生产实践证明，磁化水结垢倾向降低了30%-60%，磁化前经超声波予处理防垢效果提高，测试结果表明：成垢量可再减少20%以上;强化消毒防垢助渗器本身具有杀菌作用，协同紫外线消毒器使用，灭菌效率可达99.8%，另该产品对膜的渗透效果有明显的改善，测试表明，海水膜的回收率可提高2%-4%;本实用新型成本低，制作简单，轻便耐用，在系统中效果稳定，几乎不需进行操作。
