申请日2018.01.22
公开(公告)日2018.10.26
IPC分类号C02F9/04; C02F103/16; C02F101/20; C02F101/22
摘要
一种电镀氰镍铬废水处理系统，包括：综合酸碱废水处理装置、含氰废水处理装置、含铬废水处理装置、含镍废水处理装置;所述含氰废水处理装置包括含氰废水调节池、提升泵一、一级破氰池、二级破氰池;所述含铬废水处理装置包括含铬废水调节池、提升泵二、还原池、反应池一、斜管沉淀池一;所述含镍废水处理装置包括含镍废水调节池、提升泵三、中和池、反应池二、斜管沉淀池二，所述综合酸碱废水处理装置包括综合酸碱废水调节池、提升泵四、中和槽、一级混凝槽、二级混凝槽、斜管沉淀池三、中间水池、机械过滤器、活性碳过滤器、PH调整槽。
权利要求书

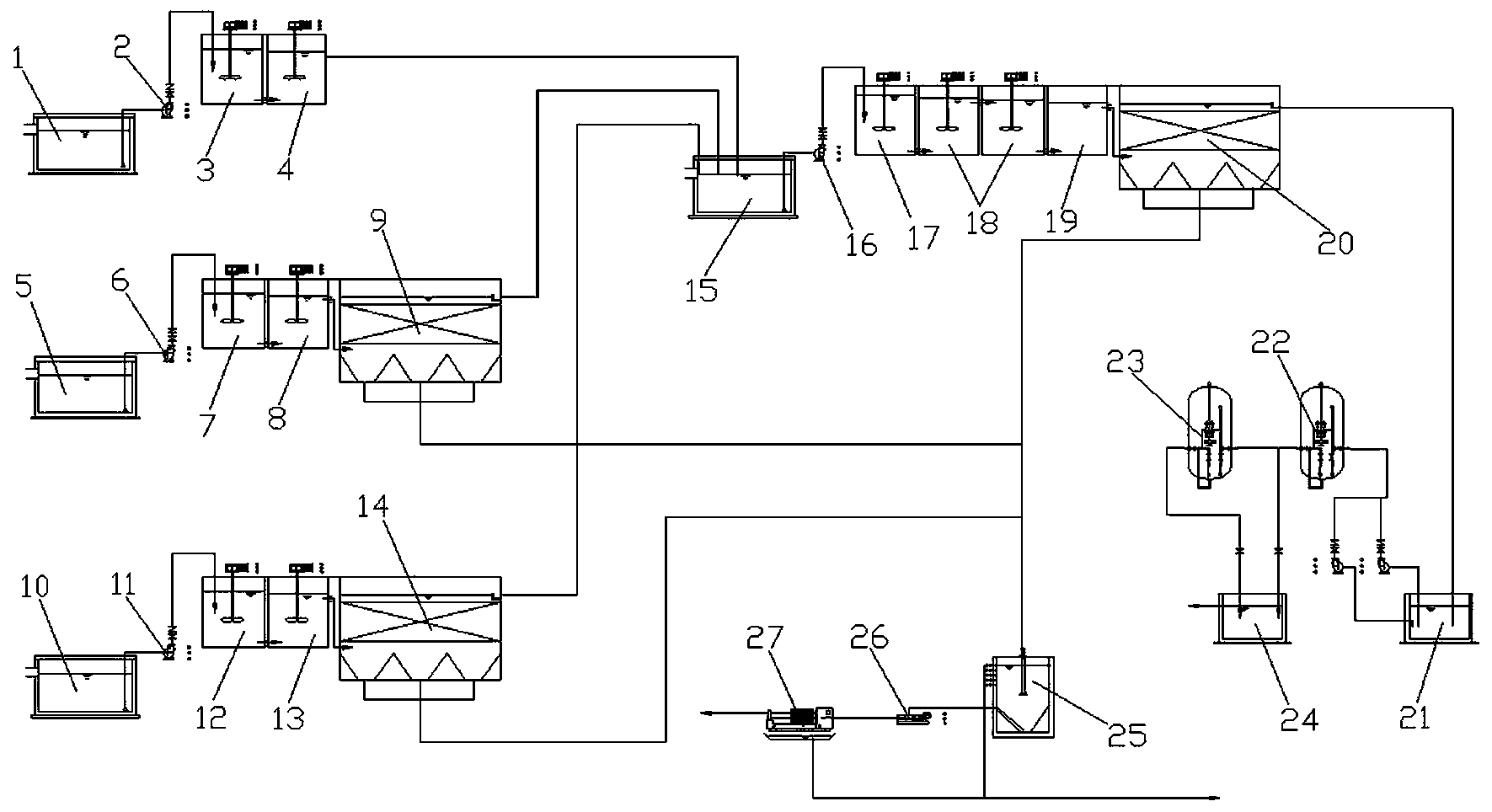

1.电镀氰镍铬废水处理系统，其特征在于，包括：综合酸碱废水处理装置、含氰废水处理装置、含铬废水处理装置、含镍废水处理装置;所述含氰废水处理装置包括含氰废水调节池(1)、提升泵一(2)、一级破氰池(3)、二级破氰池(4)，含氰废水调节池(1)、提升泵一(2)、一级破氰池(3)、二级破氰池(4)依次连接;所述含铬废水处理装置包括含铬废水调节池(5)、提升泵二(6)、还原池(7)、反应池一(8)、斜管沉淀池一(9)，含铬废水调节池(5)、提升泵二(6)、还原池(7)、反应池一(8)、斜管沉淀池一(9)依次连接;所述含镍废水处理装置包括含镍废水调节池(10)、提升泵三(11)、中和池(12)、反应池二(13)、斜管沉淀池二(14)，含镍废水调节池(10)、提升泵三(11)、中和池(12)、反应池二(13)、斜管沉淀池二(14)依次连接;所述综合酸碱废水处理装置包括综合酸碱废水调节池(15)、提升泵四(16)、中和槽(17)、一级混凝槽(18)、二级混凝槽(19)、斜管沉淀池三(20)、中间水池(21)、机械过滤器(22)、活性碳过滤器(23)、PH调整槽(24)，综合酸碱废水调节池(15)、提升泵四(16)、中和槽(17)、一级混凝槽(18)、二级混凝槽(19)、斜管沉淀池三(20)、中间水池(21)、机械过滤器(22)、活性碳过滤器(23)→PH调整槽(24)依次连接;所述二级破氰池(4)、斜管沉淀池一(9)、斜管沉淀池二(14)分别连接到综合酸碱废水调节池(15);所述斜管沉淀池一(9)、斜管沉淀池二(14)、斜管沉淀池三(20)的底部均连接到污泥处理装置。
2.根据权利要求1所述的电镀氰镍铬废水处理系统，其特征在于，所述污泥处理装置包括污泥浓缩池(25)、污泥螺杆泵(26)、污泥脱水机(27)，污泥浓缩池(25)、污泥螺杆泵(26)、污泥脱水机(27)依次连接。
3.根据权利要求1所述的电镀氰镍铬废水处理系统，其特征在于，所述一级破氰池(3)中加入NaOH，二级破氰池(4)中加入NaCLO。
4.根据权利要求1所述的电镀氰镍铬废水处理系统，其特征在于，所述还原池(7)中加入HCL 和FeHSO4，反应池一(8)中加入NaOH。
5.根据权利要求1所述的电镀氰镍铬废水处理系统，其特征在于，所述中和池(12)中加入NaOH，反应池二(13)中加入FeHSO4。
6.根据权利要求1所述的电镀氰镍铬废水处理系统，其特征在于，所述中和槽(17)中加入NaOH，一级混凝槽(18)中加入聚合氯化铝，二级混凝槽(19)中加入PAM。
说明书
电镀氰镍铬废水处理系统
技术领域
本是实用新型属于废水处理相关领域，具体涉及一种电镀氰镍铬废水处理系统。
背景技术
电镀生产过程中排出的一系列废水，废水的主要类别是：含铬废水、含氰废水、含镍废水和酸碱废水。电镀废水又具有以下特征：(1)废水中有机污染物(CODcr)浓度高，可生化性较差。(2)废水的种类多、成份复杂、浓度的波动也大。(3)废水中含有较高浓度的铬、氰、镍重金属离子。污水中重金属离子为国家规定一类污染物，对人体很多组织系统都有致癌作用，污水中的高CODcr能使周围水体产生腐化从而影响人们存在环境，这些废水直接外排，将严重破坏周围的生态环境。根据建设单位的要求，必须对该废水进行综合处理，达到一级排放标准后排入市政管网和附近河流。
废水中的重金属离子毒性较大，对人体的皮肤、粘膜、上呼吸道具有刺激和腐蚀作用。医学研究证实，其化合物是一种致癌物质。
实用新型内容
本实用新型的目的在于针对现有技术中不足，提供一种电镀氰镍铬废水处理系统。
为了实现本实用新型采用以下技术方案：一种电镀氰镍铬废水处理系统，包括：综合酸碱废水处理装置、含氰废水处理装置、含铬废水处理装置、含镍废水处理装置;所述含氰废水处理装置包括含氰废水调节池、提升泵一、一级破氰池、二级破氰池，含氰废水调节池→提升泵一→一级破氰池→二级破氰池依次连接;所述含铬废水处理装置包括含铬废水调节池、提升泵二、还原池、反应池一、斜管沉淀池一，含铬废水调节池→提升泵二→还原池→反应池一→斜管沉淀池一依次连接;所述含镍废水处理装置包括含镍废水调节池、提升泵三、中和池、反应池二、斜管沉淀池二，含镍废水调节池→提升泵三→中和池→反应池二→斜管沉淀池二依次连接;所述综合酸碱废水处理装置包括综合酸碱废水调节池、提升泵四、中和槽、一级混凝槽、二级混凝槽、斜管沉淀池三、中间水池、机械过滤器、活性碳过滤器、PH调整槽，综合酸碱废水调节池→提升泵四→中和槽→一级混凝槽→二级混凝槽→斜管沉淀池三→中间水池→机械过滤器→活性碳过滤器→PH调整槽依次连接;所述二级破氰池、斜管沉淀池二、斜管沉淀池三分别连接到综合酸碱废水调节池，所述斜管沉淀池一、斜管沉淀池二、斜管沉淀池三的底部均连接到污泥处理装置。
进一步，所述污泥处理装置包括污泥浓缩池、污泥螺杆泵、污泥脱水机，污泥浓缩池→污泥螺杆泵→污泥脱水机依次连接。
进一步，所述混凝反应装置包括中和槽、一级混凝槽、二级混凝槽，中和槽→一级混凝槽→二级混凝槽依次连接。
进一步，所述一级破氰池中加入NaOH，二级破氰池中加入NaCLO。
进一步，所述还原池中加入HCL 和FeHSO4，反应池一中加入NaOH。
进一步，所述中和池中加入NaOH，反应池二中加入FeHSO4。
进一步，所述中和槽中加入NaOH，一级混凝槽中加入聚合氯化铝，二级混凝槽中加入PAM。
有益效果：(1)本实用新型采用简单、成熟、稳定、实用、经济合理的处理工艺，以达到节省投资和运行管理费用的目的;
(2)本实用新型处理系统运行有一定的灵活性和调节余地，以适应水质水量的变化;
(3)本实用新型的管理、运行、维修方便，尽量考虑操作自动化，减少操作劳动强度;
(4)本实用新型在保证处理效率的同时工程设计紧凑合理、节省工程费用，减少占地面积，减少运行费用;
(5)本实用新型设计美观、布局合理、降低噪声、消除异味及固体废弃物，改善污水站及周围环境，避免二次污染。
