申请日2018.01.22
公开(公告)日2018.11.13
IPC分类号C02F1/50
摘要
本实用新型提供一种废水处理用消毒罐，消毒罐的顶部设有废水进水管道，消毒罐的内壁上部交错设有若干挡流板，所述挡流板内嵌设有用于喷射消毒剂的喷头，所述喷头的喷射面朝上设置，且喷头通过消毒剂输送管道连通至消毒罐外部的消毒剂源。本实用新型设计成本低，能够加大氧化剂与废水的接触面积，促进氧化剂在废水中的溶解，提高氧化剂的消毒能力。
权利要求书

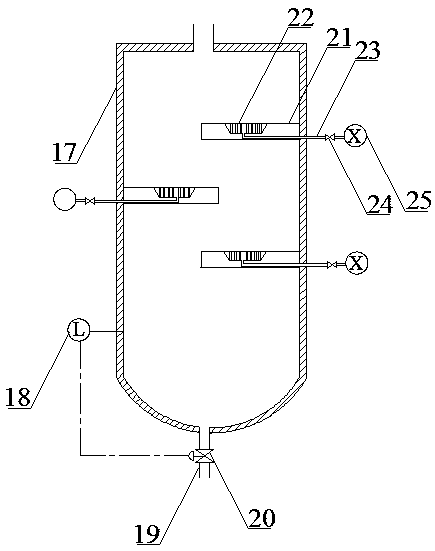

1.一种废水处理用消毒罐，其特征在于：消毒罐的顶部设有废水进水管道，消毒罐的内壁上部交错设有若干挡流板，所述挡流板内嵌设有用于喷射消毒剂的喷头，所述喷头的喷射面朝上设置，且喷头通过消毒剂输送管道连通至消毒罐外部的消毒剂源。
2.根据权利要求1所述的废水处理用消毒罐，其特征在于：所述消毒罐的底部设有排水管道。
3.根据权利要求2所述的废水处理用消毒罐，其特征在于：所述消毒罐的下部设有液位计，所述排水管道上设有第三调节阀，且第三调节阀与所述液位计相连接以由液位计检测到的液位高度控制第三调节阀的启闭。
说明书
一种废水处理用消毒罐
技术领域
本实用新型属于废水处理设备技术领域，具体涉及一种废水处理用消毒罐。
背景技术
目前，石油化工、印染等行业排放的工业废水含有硝基酚类、硝基苯、苯胺类等难降解的有机氮化合物，导致该类工业废水可生化性低。 上述工业废水在进行生化处理之前，通常需要采用高级氧化等进行预处理，以提高废水的可生化性。
众所周知，臭氧是一种强氧化剂，氧化能力仅次于氟等氧化剂，因此臭氧氧化广泛应用于上述工业废水的预处理。目前，臭氧氧化装置主要采用敞开式臭氧接触池，在水温25度时，臭氧化空气在水中的溶解度很小，通常臭氧的溶解度只有3～7毫克/升。臭氧在空气和水中分解速度很快， 臭氧在空气中的半衰期只用16小时，在水中的半衰期小于30分钟。鉴于臭氧的溶解和分解特性，采用敞开式臭氧接触池使臭氧利用率低，而产生臭氧的耗电量通常很大，因此敞开式臭氧接触池存在臭氧利用率低、能耗高、处理效率低等问题。
实用新型内容
本实用新型的目的在于提供一种废水处理用消毒罐，本实用新型设计成本低，能够加大氧化剂与废水的接触面积，促进氧化剂在废水中的溶解，提高氧化剂的消毒能力。
本实用新型采用如下技术方案：
一种废水处理用消毒罐，消毒罐的顶部设有废水进水管道，消毒罐的内壁上部交错设有若干挡流板，所述挡流板内嵌设有用于喷射消毒剂的喷头，所述喷头的喷射面朝上设置，且喷头通过消毒剂输送管道连通至消毒罐外部的消毒剂源。
优选地，所述消毒罐的底部设有排水管道。
优选地，所述消毒罐的下部设有液位计，所述排水管道上设有第三调节阀，且第三调节阀与所述液位计相连接以由液位计检测到的液位高度控制第三调节阀的启闭。
本实用新型的有益效果如下：
本实用新型在消毒罐的上部设计了若干挡流板，废水进入消毒罐后，在挡流板的挡流作用下，延缓下降速度，使得废水在挡流板位置处与消毒剂的接触时间延长，消毒更加充分，消毒效果更佳。
