申请日2018.01.22
公开(公告)日2018.11.09
IPC分类号B01D33/11; B01D33/46; B01D33/66
摘要
本实用新型公开了一种瓦楞纸生产用废水回收利用设备，包括过滤桶、顶盖、连接阀、出气孔、离心筒、安装槽、出水孔、螺栓、过滤网、刮板、拉杆、固定板、支撑架、转轴、电机、外壳、挡板、卡栓和密封垫。本实用新型的有益效果是：通过在离心筒的中部设置过滤网，并通过点击带动离心筒飞速旋转，从而可以将离心筒内部的废水甩出离心筒，并将纸渣收集在离心筒的内部，保证了收集的纸渣中水分被脱离干净，然后利用刮板将附着在过滤网上的纸渣刮取收集，能够有效的提高回收利用的质量和效率。通过在顶盖的中部贯穿设置连接阀，从而可以利用连接阀连接热风机，热风机可以将过滤收集的纸渣进行烘干，方便对纸渣进行收集保存。
权利要求书

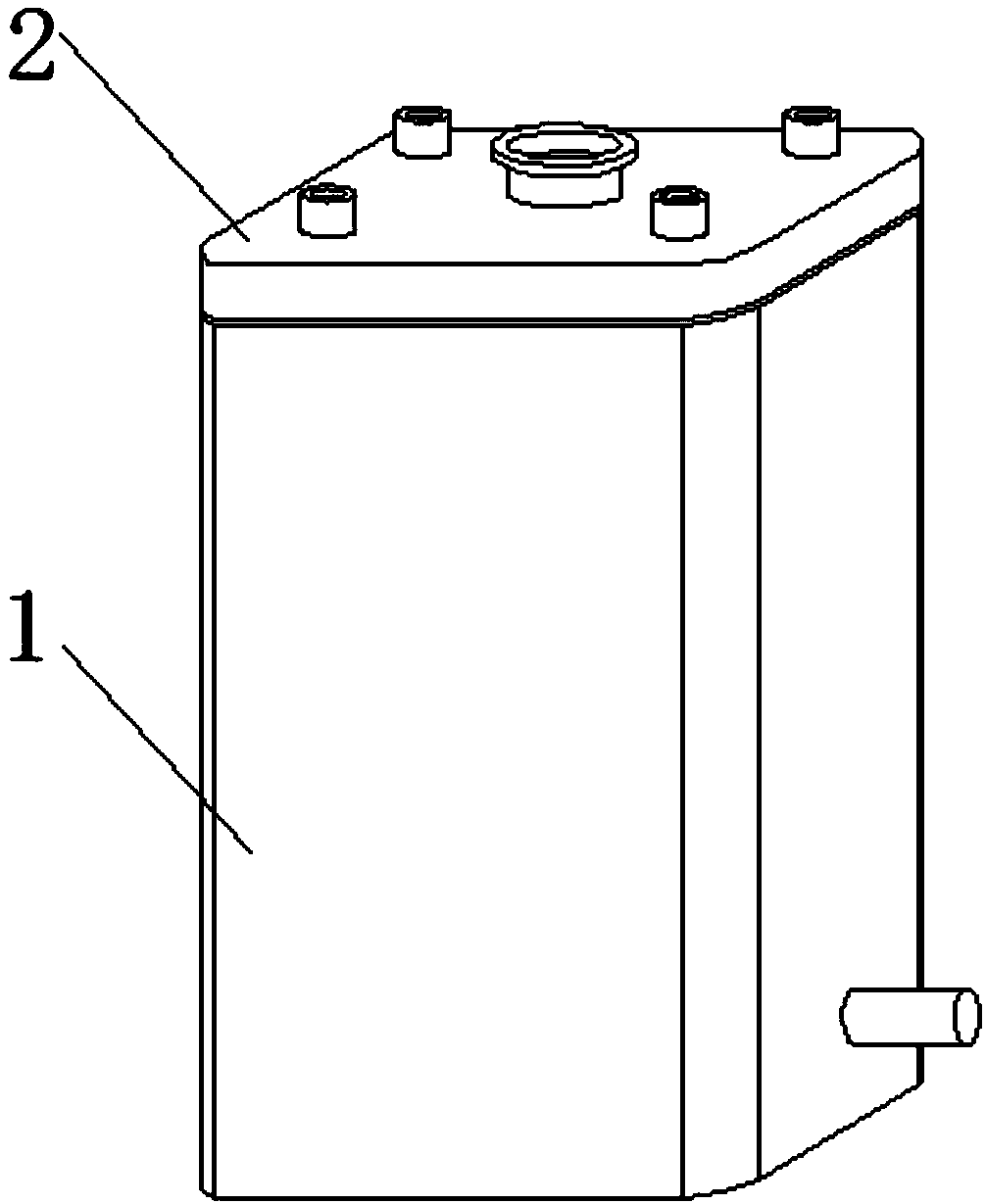

1.一种瓦楞纸生产用废水回收利用设备，包括过滤桶(1)、顶盖(2)和连接阀(3)，其特征在于：所述顶盖(2)四角位置均贯穿设置出气孔(4)，所述顶盖(2)的下方设有离心筒(5)，所述过滤桶(1)内部设有安装槽(6)，所述过滤桶(1)侧壁设有出水孔(7)，所述连接阀(3)的两侧均设有螺栓(8)，所述离心筒(5)的中部设有过滤网(9)，所述离心筒(5)内部卡合刮板(10)，所述刮板(10)中部焊接拉杆(11)，所述离心筒(5)底部焊接固定板(12)，所述固定板(12)顶部卡合支撑架(13)，所述支撑架(13)底部卡合转轴(14)，所述转轴(14)一端设有电机(15)，所述电机外部设有外壳(16)，所述刮板(10)外部设有挡板(17)，所述挡板(17)侧壁贯穿设置卡栓(18)，所述转轴(14)外部套设密封垫圈(19)。
2.根据权利要求1所述的一种瓦楞纸生产用废水回收利用设备，其特征在于：所述顶盖(2)呈正方形结构，且所述顶盖(2)卡合在过滤桶(1)的顶部。
3.根据权利要求1所述的一种瓦楞纸生产用废水回收利用设备，其特征在于：所述离心筒(5)呈圆柱形结构，且所述离心筒(5)通过转轴(14)与电机(15)呈转动连接。
4.根据权利要求1所述的一种瓦楞纸生产用废水回收利用设备，其特征在于：所述电机(15)设置安装槽(6)内部，且所述电机(15)通过导线与外部电源呈电性连接。
5.根据权利要求1所述的一种瓦楞纸生产用废水回收利用设备，其特征在于：所述刮板(10)呈圆形结构，且所述刮板(10)直径与离心筒(5)直径相匹配。
6.根据权利要求1所述的一种瓦楞纸生产用废水回收利用设备，其特征在于：所述连接阀(3)贯穿设置在顶盖(2)的中部，且所述连接阀(3)与顶盖(2)呈垂直设置。
说明书
一种瓦楞纸生产用废水回收利用设备
技术领域
本实用新型涉及一种废水回收利用设备，具体为一种瓦楞纸生产用废水回收利用设备，属于废水回收应用技术领域。
背景技术
瓦楞纸是由挂面纸和通过瓦楞棍加工而形成的波形的瓦楞纸粘合而成的板状物，一般分为单瓦楞纸板和双瓦楞纸板两类。瓦楞纸的发明和应用有一百多年历史史，具有成本低、质量轻、加工易、强度大、印刷适应性样优良、储存搬运方便等优点，80%以上的瓦楞纸均可通过回收再生。瓦楞纸生产用废水回收利用设备是将生产瓦楞纸产生的废水中纸渣回收再利用的一种装置。
但是现有的瓦楞纸生产用废水回收利用设备在使用的时候仍然存在一定的缺陷，现有的瓦楞纸生产用废水回收利用设备虽然能够将废水中的纸渣过滤收集，但是过滤后的纸渣含有大量的水分不易进行再次回收利用，而且过滤后的纸渣附着在过滤网上不易收集，检索到相似专利公告号为CN 205803185U，该实用新型是对造纸厂的废水进行处理，回收其中的纤维再次用于造纸，并将处理后的水再输送回造纸车间再利用，保护环境的同时节约了资源，但是废水中残留的纸渣不能被过滤回收，导致回收利用率不高。
实用新型内容
本实用新型的目的就在于为了解决上述纸渣中含有大量水分不易收集，过滤收集后的纸渣不易收集的问题而提供一种简单高效，回收利用率更佳的一种瓦楞纸生产用废水回收利用设备。
本实用新型通过以下技术方案来实现上述目的，一种瓦楞纸生产用废水回收利用设备，包括过滤桶、顶盖和连接阀，所述顶盖四角位置均贯穿设置出气孔，所述顶盖的下方设有离心筒，所述过滤桶内部设有安装槽，所述过滤桶侧壁设有出水孔，所述连接阀的两侧均设有螺栓，所述离心筒的中部设有过滤网，所述离心筒内部卡合刮板，所述刮板中部焊接拉杆，所述离心筒底部焊接固定板，所述固定板顶部卡合支撑架，所述支撑架底部卡合转轴，所述转轴一端设有电机，所述电机外部设有外壳，所述刮板外部设有挡板，所述挡板侧壁贯穿设置卡栓，所述转轴外部套设密封垫圈。
优选的，为了使顶盖能够完美盖合过滤桶，保证过滤桶顶部的密闭性，所述顶盖呈正方形结构，且所述顶盖卡合在过滤桶的顶部。
优选的，为了使电机能够带动离心筒旋转，离心筒内部的废水在离心力的作用下被甩出离心筒，并将纸渣收集在离心筒的内部，所述离心筒呈圆柱形结构，且所述离心筒通过转轴与电机呈转动连接。
优选的，为了使电机能够有足够的电能正常工作，利用通电电机带动离心筒飞速旋转，所述电机设置安装槽内部，且所述电机通过导线与外部电源呈电性连接。
优选的，为了使刮板能够卡合固定在离心筒内部，且在离心脱水结束后将附着在过滤网上的纸渣刮取收集，所述刮板呈圆形结构，且所述刮板直径与离心筒直径相匹配。
优选的，为了使连接阀能够固定的更加稳定牢固，且通过连接阀可以连接热风机，或导入废水，所述连接阀贯穿设置在顶盖的中部，且所述连接阀与顶盖呈垂直设置。
与现有技术相比，本实用新型的有益效果是：
1、通过在离心筒的中部设置过滤网，并通过点击带动离心筒飞速旋转，从而可以将离心筒内部的废水甩出离心筒，并将纸渣收集在离心筒的内部，保证了收集的纸渣中水分被脱离干净，然后利用刮板将附着在过滤网上的纸渣刮取收集，能够有效的提高回收利用的质量和效率。
2、通过在顶盖的中部贯穿设置连接阀，从而可以利用连接阀连接热风机，热风机可以将过滤收集的纸渣进行烘干，利用热风带走纸渣中残留的水分，方便对纸渣进行收集保存。
