申请日1992.12.14
公开(公告)日1995.02.15
IPC分类号F22B37/54
摘要
本实用新型是一种锅炉排污水余能回收罐，属于压力容器。用以回收锅炉排污水能量，其主要由连接管口，壳体，扩容室，换热室等组成。结构新颖，设计合理，能量回收率大大高于目前的排污扩容器。它还具有结构简单，易于加工制作，投资小等优点。
権利要求書

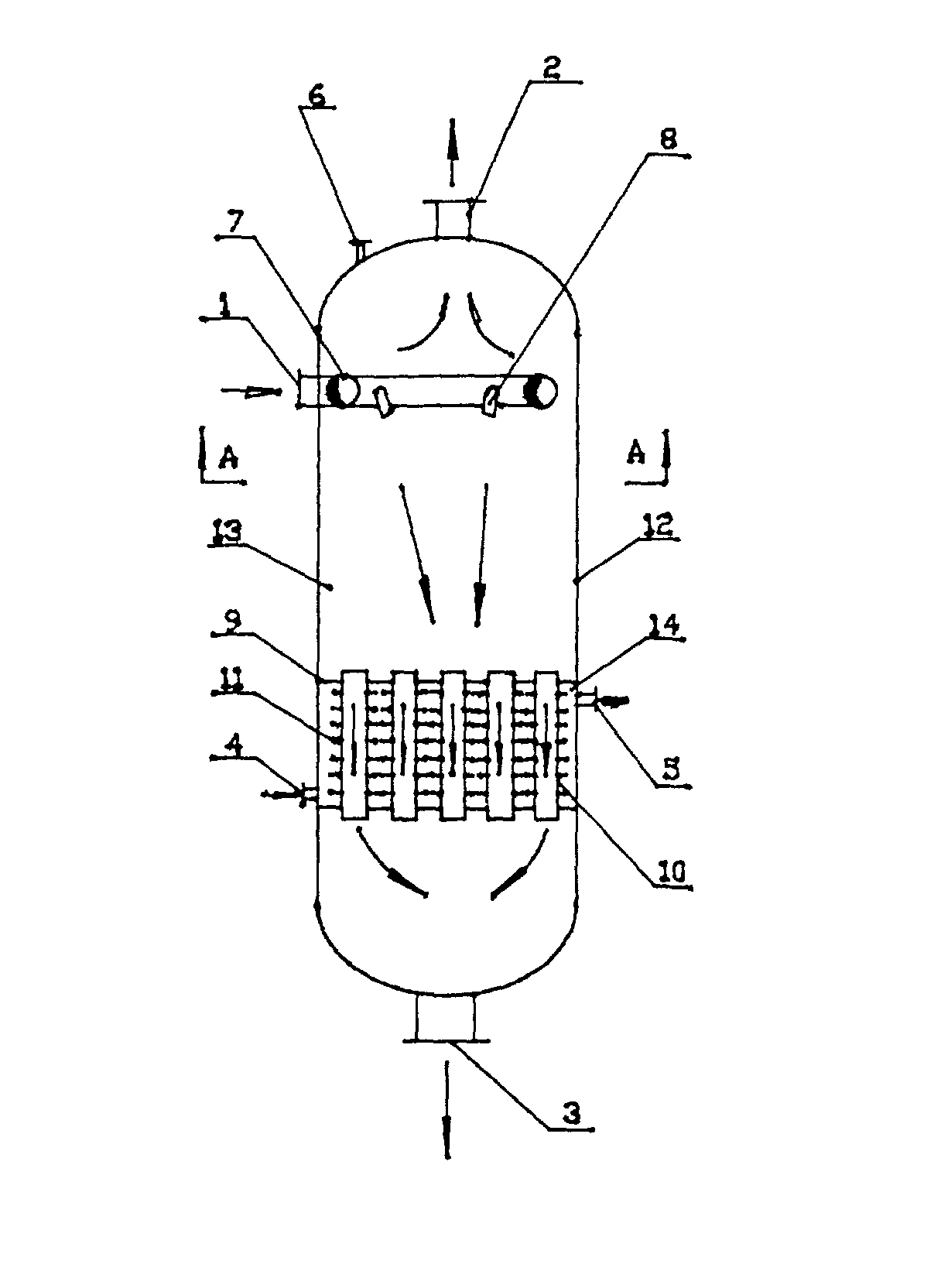

1、一种锅炉排污水余能回收罐，其特征是由壳体(12)、扩容室(13)、换热室(14)等组成;壳体(12)的上部为扩容室(13)，下部为换热室(14)，两室连为一体，碳钢结构，焊接而成;连通管(7)设在扩容室(13)上部，连通管(7)上布有四个扩容雾化嘴(8)，扩容雾化嘴(8)对称分布，向下与水平方向成45°角。
2、据权利要求1所述的回收罐 ，其特征是扩容水走管程，被加热水走壳程，传热管(10)外设有横向强化传热肋片(11)。
说明书
本实用新型涉及锅炉高温高压排污水余能回收罐，属于压力容器。
锅炉是一种最基本的能量转换装置。目前，国内外均采用排放锅炉炉水，减少锅炉炉水离子浓度的手段，达到锅炉安全经济运行的目的。我国现有工业锅炉40万余台，91年年耗标准煤10亿吨，仅锅炉排污水能量损失折合标准煤2千万吨。对于锅炉排污水的能量回收利用，目前常规作法是将锅炉排污水排放至扩室膨胀罐中，利用锅炉排污水在扩容罐内压力的突然变化，产生一部分蒸汽，将蒸汽回收，加热除氧器内锅炉给水，而具有一定温度的扩容水则放掉。由于将扩容水排入大气环境中，就决定其排放压力要高于大气压力，通常为0.15MPa以上，同时也决定了扩容饱和水温度在115℃以上。为了满足大气环境法规要求，高温扩容水必须经排污降温池冷却后排入大地水中。
现有技术主要缺点是回收了部分热能。对于具有一定温度的扩容水，不仅白白浪费其具有的热能，而且需要一定的投资费用，将其冷却至要求的温度后排放掉。
本实用新型的目的是最大能力回收锅炉排污水具有的热量。
本实用新型的目是这样实现的，锅炉排污水自排污水入口进入扩容室上部设置的连通管，经过连通管上四个对称布置的扩容雾化嘴雾化后喷入扩容室，由于压力骤然降低而产生闪蒸蒸汽，由扩容室顶部的蒸汽出口引出回收利用，剩余的扩容后的高温水在重力作用下，流经扩容室下部的换热室，经过换热器的管程，与壳程中的锅炉除氧器给水换热，使其冷却至大气环境质量法规定要求的温度下排至环境的废水中。为了提高传热效率，在换热器传热管外设置传热肋片。这样，锅炉的排污水经过本实用新型的处理后就不需要常规锅炉系统中的排污降温池(井)，从而节省了费用又回收了热能。
