申请日2018.01.22
公开(公告)日2018.11.02
IPC分类号E03F3/02
摘要
本实用新型公开了一种工业园区污水排放监测控制装置，包括污水分流箱、抽样泵、电机、液压泵、第一液压缸和第一阀门，所述污水分流箱底部设置有抽样泵，所述污水分流箱下方设置有电机，所述电机两侧均设置有液压泵，设置有污水分流箱，可以在排除污水时，对污水进行分流，分流箱内部设置有抽样泵，可以对污水进行抽样检测，通过显示屏显示污水中的杂质含量，设置有污水回流口，当污水检测不达标时，可以通过污水回流口，重新对污水进行净化，设置有第一阀门和第二阀门，当污水检测不达标时，关闭污水排水口，防止污水污染环境，设置有第一液压缸和第二液压缸，可以通过液压缸来推动第一阀门和第二阀门。
权利要求书

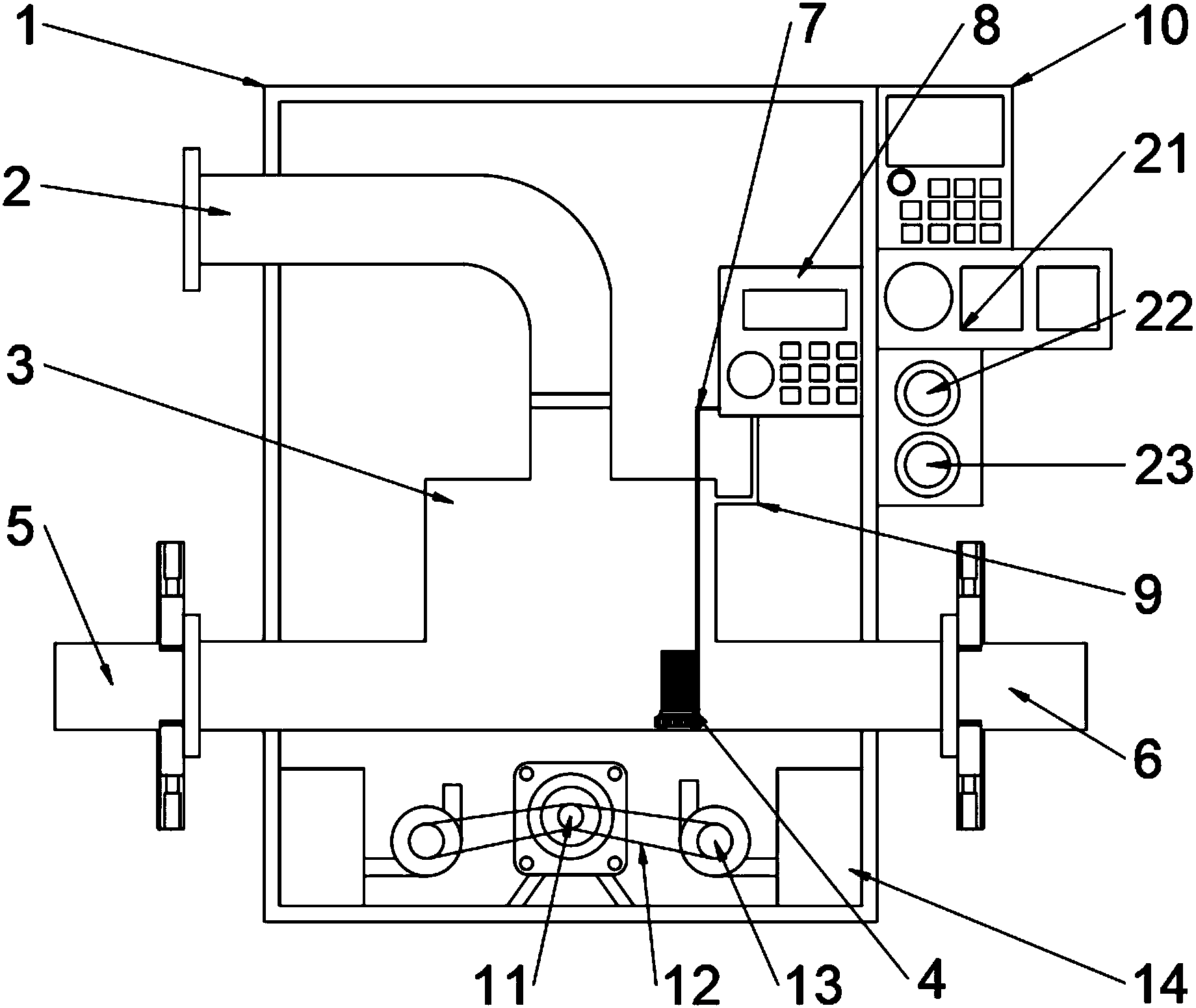

1.一种工业园区污水排放监测控制装置，包括装置本体(1)、污水进口(2)、污水分流箱(3)、抽样泵(4)、污水回流口(5)、污水排水口(6)、抽样管道(7)、污水检测仪(8)、样品回流管(9)、显示屏(10)、电机(11)、传动皮带(12)、液压泵(13)、液压油箱(14)、第一液压缸(15)、第一阀门(16)、第一密封橡胶(17)、第二液压缸(18)、第二阀门(19)、第二密封橡胶(20)、电源开关(21)、阀门关闭按钮(22)和阀门打开按钮(23)，其特征在于：所述装置本体(1)一侧上方设置有污水进口(2)，所述污水进口(2)一端设置有污水分流箱(3)，所述污水分流箱(3)一侧设置有污水回流口(5)，所述污水分流箱(3)另一侧设置有污水排水口(6)，所述污水分流箱(3)底部设置有抽样泵(4)，所述抽样泵(4)一侧设置有抽样管道(7)，所述抽样管道(7)一端设置有污水检测仪(8)，所述污水检测仪(8)下方设置有样品回流管(9)，所述装置本体(1)另一侧上方设置有显示屏(10)，所述污水分流箱(3)下方设置有电机(11)，所述电机(11)一端设置有传动皮带(12)，所述传动皮带(12)一端设置有液压泵(13)，所述液压泵(13)一侧设置有液压油箱(14)，所述污水排水口(6)上方设置有第一液压缸(15)，所述第一液压缸(15)下方设置有第一阀门(16)，所述第一阀门(16)下方设置有第一密封橡胶(17)，所述污水排水口(6)下方设置有第二液压缸(18)，所述第二液压缸(18)上方设置有第二阀门(19)，所述第二阀门(19)上方设置有第二密封橡胶(20)，所述显示屏(10)下方设置有电源开关(21)，所述电源开关(21)下方设置有阀门关闭按钮(22)，所述阀门关闭按钮(22)下方设置有阀门打开按钮(23)。
2.根据权利要求1所述的一种工业园区污水排放监测控制装置，其特征在于：所述污水检测仪(8)的输出端电性连接显示屏(10)的输入端，所述电源开关(21)的输出端电性连接显示屏(10)、污水检测仪(8)、抽样泵(4)、阀门关闭按钮(22)和阀门打开按钮(23)的输入端，所述阀门关闭按钮(22)和阀门打开按钮(23)的输出端均电性连接电机(11)的输入端。
3.根据权利要求1所述的一种工业园区污水排放监测控制装置，其特征在于：所述液压泵(13)与第一液压缸(15)和第二液压缸(18)均通过液压管道连接。
4.根据权利要求1所述的一种工业园区污水排放监测控制装置，其特征在于：所述第一阀门(16)和第二阀门(19)一侧均设置有密封防水橡胶。
5.根据权利要求1所述的一种工业园区污水排放监测控制装置，其特征在于：所述第一阀门(16)和第二阀门(19)均为半圆形。
说明书
一种工业园区污水排放监测控制装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种工业园区污水排放监测控制装置。
背景技术
随着社会的发展和工业的进步，出现了越来越多的工厂，工厂在生产时会产生大量的污水，如果这些污水排放到大自然中，将会是对我们美丽的家园造成很大的污染，所以，人们利用污水排放监测控制装置来控制污水的排放，传统的污水排放监测控制装置在使用时，都是直接抽样监测所排放污水是否达标，如果不达标，就要利用抽水泵将污水抽回继续净化之后再排放，费时费力，且传统的装置需要利用污水池实现储存污水，需要很大的占地面积，所以，人们急需一种新型的污水排放监测控制装置来解决上述问题。
实用新型内容
本实用新型提供一种工业园区污水排放监测控制装置，可以有效解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业园区污水排放监测控制装置，包括装置本体、污水进口、污水分流箱、抽样泵、污水回流口、污水排水口、抽样管道、污水检测仪、样品回流管、显示屏、电机、传动皮带、液压泵、液压油箱、第一液压缸、第一阀门、第一密封橡胶、第二液压缸、第二阀门、第二密封橡胶、电源开关、阀门关闭按钮和阀门打开按钮，所述装置本体一侧上方设置有污水进口，所述污水进口一端设置有污水分流箱，所述污水分流箱一侧设置有污水回流口，所述污水分流箱另一侧设置有污水排水口，所述污水分流箱底部设置有抽样泵，所述抽样泵一侧设置有抽样管道，所述抽样管道一端设置有污水检测仪，所述污水检测仪下方设置有样品回流管，所述装置本体另一侧上方设置有显示屏，所述污水分流箱下方设置有电机，所述电机一端设置有传动皮带，所述传动皮带一端设置有液压泵，所述液压泵一侧设置有液压油箱，所述污水排水口上方设置有第一液压缸，所述第一液压缸下方设置有第一阀门，所述第一阀门下方设置有第一密封橡胶，所述污水排水口下方设置有第二液压缸，所述第二液压缸上方设置有第二阀门，所述第二阀门上方设置有第二密封橡胶，所述显示屏下方设置有电源开关，所述电源开关下方设置有阀门关闭按钮，所述阀门关闭按钮下方设置有阀门打开按钮。
优选的，所述污水检测仪的输出端电性连接显示屏的输入端，所述电源开关的输出端电性连接显示屏、污水检测仪、抽样泵、阀门关闭按钮和阀门打开按钮的输入端，所述阀门关闭按钮和阀门打开按钮的输出端均电性连接电机的输入端。
优选的，所述液压泵与第一液压缸和第二液压缸均通过液压管道连接。
优选的，所述第一阀门和第二阀门一侧均设置有密封防水橡胶。
优选的，所述第一阀门和第二阀门均为半圆形。
与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便，设置有污水分流箱，可以在排除污水强，对污水进行分流，分流箱内部设置有抽样泵，可以对污水进行抽样检测，通过显示屏显示污水中的杂质含量，设置有污水回流口，当污水检测不达标时，可以通过污水回流口，重新对污水进行净化，设置有第一阀门和第二阀门，当污水检测不达标时，关闭污水排水口，防止污水污染环境，设置有第一液压缸和第二液压缸，可以通过液压缸来推动第一阀门和第二阀门，设置有第一密封橡胶和第二密封橡胶，可以有效的防止污水排水口出现污水渗漏的情况。
