申请日2018.01.22
公开(公告)日2018.11.06
IPC分类号C02F9/02; C02F101/20; C02F1/28
摘要
本实用新型公开了一种废水处理重金属去除装置，包括抽水泵、污水分离器和反应罐，所述抽水泵将重金属废水池的废水抽至污水分离器，由污水分离器的进水口进入，所述污水分离器的出水口通过管道连接反应罐上方的入口，污水分离器的底部为排污口，排污口将污泥排入下方的污泥池，所述反应罐内设有选择吸附重金属的填充料，反应罐的底部设有第一排水口，将废水从反应罐排出。本实用新型的废水处理重金属去除装置在废水经过污水分离后，可以进一步将残留的重金属处理至0.1mmg/L以下，填料层可将废水中的重金属选择性吸附，从而保证出水中的重金属可以在到排放标准，本实用新型结构简单，设计合理，生产制作成本较低，适用范围广。
权利要求书

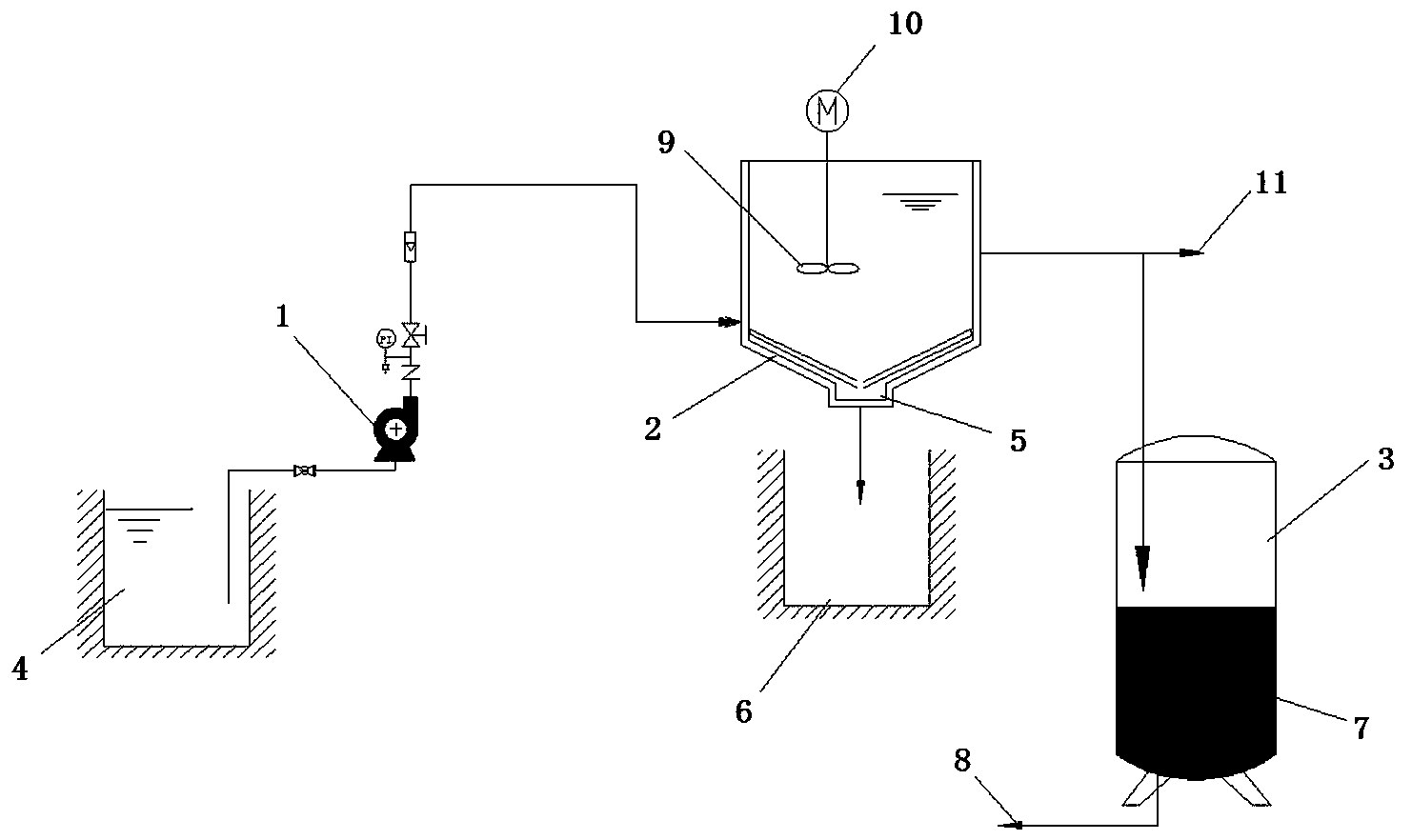

1.一种废水处理重金属去除装置，其特征在于：包括抽水泵(1)、污水分离器(2)和反应罐(3)，所述抽水泵(1)将重金属废水池(4)的废水抽至污水分离器(2)，由污水分离器(2)的进水口进入，所述污水分离器(2)的出水口通过管道连接反应罐(3)上方的入口，污水分离器(2)的底部为排污口(5)，排污口(5)将污泥排入下方的污泥池(6)，所述反应罐(3)内设有选择吸附重金属的填充料(7)，反应罐(3)的底部设有第一排水口(8)，将废水从反应罐排出。
2.根据权利要求1所述的一种废水处理重金属去除装置，其特征在于：所述填充料(7)为螯合树脂填料。
3.根据权利要求1所述的一种废水处理重金属去除装置，其特征在于：所述污水分离器(2)内设有搅拌器(9)，所述搅拌器(9)连接一驱动电机(10)。
4.根据权利要求1所述的一种废水处理重金属去除装置，其特征在于：所述污水分离器(2)的出水口还设有一第二排水口(11)，防止反应罐内污水过多，造成倒流。
说明书
一种废水处理重金属去除装置
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种废水处理重金属去除装置。
背景技术
重金属废水主要来自矿山、冶炼、电解、电镀、农药、医药、油漆、颜料等企业排出的废水。如果不对重金属废水处理，就会严重污染环境。废水处理中重金属的种类、含量及存在形态随不同生产企业而异。除重金属在废水处理中显得很重要。规的重金属处理工艺一般在碱性条件下将重金属离子以氢氧化的形式沉淀出来，达到去除重金属目的，但是有去除不完全的缺陷，难以达到国家排放标准。
发明内容
为了克服上述缺陷，本实用新型提供了一种废水处理重金属去除装置，可以保证废水中的重金属排放标准。
本实用新型为了解决其技术问题所采用的技术方案是：一种废水处理重金属去除装置，包括抽水泵、污水分离器和反应罐，所述抽水泵将重金属废水池的废水抽至污水分离器，由污水分离器的进水口进入，所述污水分离器的出水口通过管道连接反应罐上方的入口，污水分离器的底部为排污口，排污口将污泥排入下方的污泥池，所述反应罐内设有选择吸附重金属的填充料，反应罐的底部设有第一排水口，将废水从反应罐排出。
作为本实用新型的进一步改进，所述填充料为螯合树脂填料。
作为本实用新型的进一步改进，所述污水分离器内设有搅拌器，所述搅拌器连接一驱动电机。
作为本实用新型的进一步改进，所述污水分离器的出水口还设有一第二排水口，防止反应罐内污水过多，造成倒流。
本实用新型的有益效果是：本实用新型的废水处理重金属去除装置在废水经过污水分离后，可以进一步将残留的重金属处理至0.1mmg/L以下，填料层可将废水中的重金属选择性吸附，从而保证出水中的重金属可以在到排放标准，本实用新型结构简单，设计合理，生产制作成本较低，适用范围广。
