申请日1992.11.09
公开(公告)日1993.10.13
IPC分类号E03D1/00
摘要
一种废水冲厕器，由入水管、排水管、溢水管、拨动板、拉杆、拉绳组成，其特征在于：在水箱内有一隔板把水箱分为主水箱和副水箱，在副水箱内有一排水盖扣盖着溢水管的底部的开口，在排水盖的下方有一出水管道，排水盖通过拉绳与拉杆相连;本实用新型结构简单、操作方便、成本低廉。
権利要求書

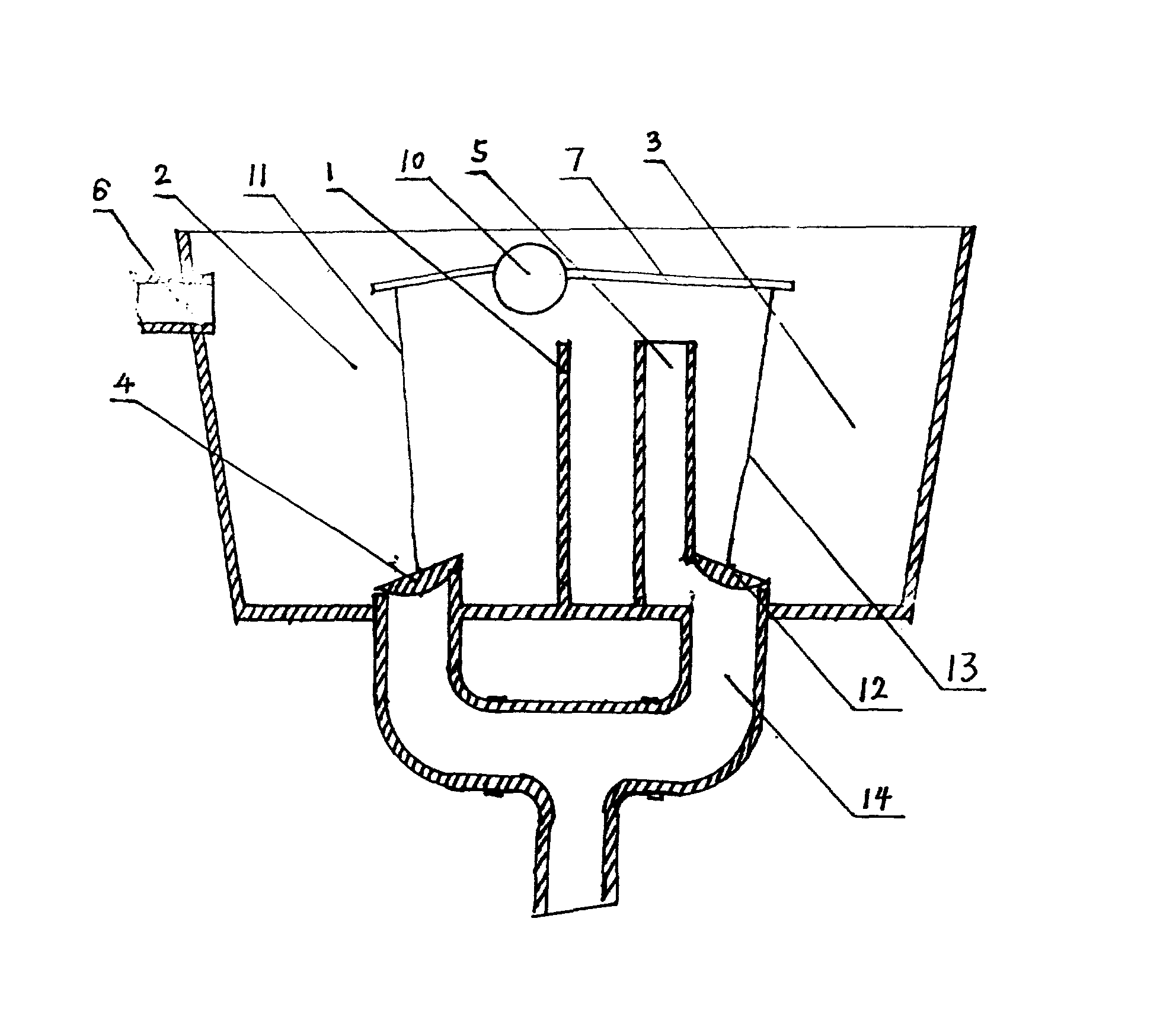

1、一种废水冲厕器，由入水管6、排水盖4、溢水管5、拔动板9、拉杆7和8、拉绳11组成，其特征在于：在水箱内有一隔板1，把水箱分为主水箱2和副水箱3，在副水箱3内一排水盖12扣盖着溢水管5的底部开口，在排水盖12的下方有一管道14，排水盖12通过拉绳13与拉杆7相连。
说明书
本实用新型属于废水冲厕装置技术领域。
现有技术如中国专利CN89220709.4公开了一种节水型卫生间废水提升冲厕装置，该装置的水箱中的上水球阀的上水汇集口处连接一吸水器，吸水器通过吸水管与洗面具下的污水储水箱连接，储水箱的上侧装一溢水管，吸水器的出水口直接进入便器冲水箱，吸水管的储水箱一端安装一逆止阀。该装置虽然能达到节水的目的，但结构复杂，成本较高。
本实用新型的目的在于提供一种结构简单，操作方便，成本低廉的废水冲厕器。
本实用新型的目的是这样实现的：
一种废水冲厕器，由入水管、排水管、溢水管、拨动板、拉杆、拉绳组成，其特征在于在水箱内有一隔板，把水箱分为主水箱和副水箱，在副水箱内有一排水管扣盖着溢水管底部的开口，在排水盖的下方有一管道，排水盖通过拉绳与拉杆相连。
本实用新型的优点在于由于采用两个水箱和两个排水管道使水箱容纳洗面池的废水且冲洗厕所时不一次冲完，达到节水的目的。
