申请日2017.12.28
公开(公告)日2018.11.20
IPC分类号B08B1/04
摘要
本实用新型公开了一种污水处理用清洗装置，包括壳体，所述壳体的底部活动连接有底座，所述底座的内部活动连接有挡板，所述壳体的顶部连通有进水管，所述壳体正面右侧的底部连通有排水管，所述挡板的左侧贯穿底座并延伸至底座的外部固定连接有圆块，所述圆块的表面活动连接有固定块。本实用新型通过设置圆块、固定块、第一螺栓、第二螺栓、电机、第一转动块、第二转动块、固定轴、固定杆、导向块、刷毛块、支撑杆、滚轮、挡块、第三螺栓和第四螺栓的配合使用，使污水处理用清洗装置清洗效率高，污水处理用清洗装置清洗污水处理装置底部的污物使，不需要人工手动清洗，提高了清洗效率，且便于清洗，有利于人们的使用。
权利要求书

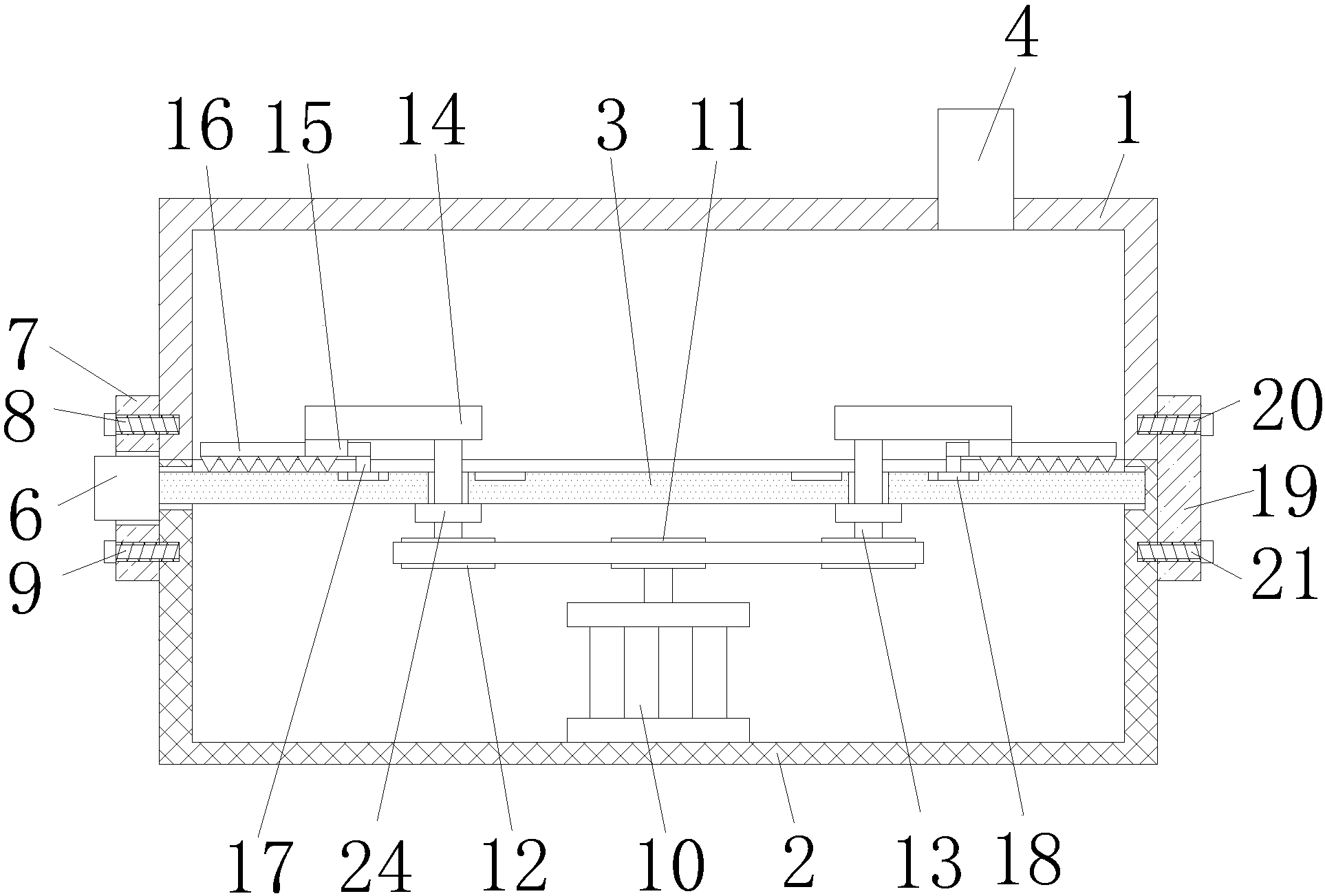

1.一种污水处理用清洗装置，包括壳体(1)，其特征在于：所述壳体(1)的底部活动连接有底座(2)，所述底座(2)的内部活动连接有挡板(3)，所述壳体(1)的顶部连通有进水管(4)，所述壳体(1)正面右侧的底部连通有排水管(5);
所述挡板(3)的左侧贯穿底座(2)并延伸至底座(2)的外部固定连接有圆块(6)，所述圆块(6)的表面活动连接有固定块(7)，所述固定块(7)的右侧分别与壳体(1)和底座(2)的左侧活动连接，所述固定块(7)的内部分别螺纹连接有第一螺栓(8)和第二螺栓(9)，所述第一螺栓(8)和第二螺栓(9)的左端均贯穿固定块(7)并延伸至固定块(7)的外部，所述第一螺栓(8)的右端依次贯穿固定块(7)和壳体(1)并延伸至壳体(1)的内部，所述第二螺栓(9)的右端依次贯穿固定块(7)和底座(2)并延伸至底座(2)的内部，所述底座(2)内腔的底部固定连接有电机(10)，所述电机(10)转轴的顶端固定连接有第一转动块(11)，所述挡板(3)底部的两侧均设置有第二转动块(12)，所述第一转动块(11)通过皮带与第二转动块(12)传动连接，所述第二转动块(12)的内部螺纹连接有固定轴(13)，所述固定轴(13)的顶端依次贯穿第二转动块(12)、挡板(3)和壳体(1)并延伸至壳体(1)的内部固定连接有固定杆(14)，所述固定杆(14)的底部固定连接有导向块(15)，所述导向块(15)的内部活动连接有刷毛块(16)，所述刷毛块(16)的底部与挡板(3)的顶部活动连接，所述刷毛块(16)的底部固定连接有支撑杆(17)，所述支撑杆(17)的底端贯穿挡板(3)并延伸至挡板(3)的内部活动连接有滚轮(18)，所述壳体(1)的右侧活动连接有挡块(19)，所述挡块(19)的内部分别螺纹连接有第三螺栓(20)和第四螺栓(21)，所述第三螺栓(20)和第四螺栓(21)的右端均贯穿挡块(19)并延伸至挡块(19)的外部，所述第三螺栓(20)的右端依次贯穿挡块(19)和壳体(1)并延伸至壳体(1)的内部，所述第四螺栓(21)的右端依次贯穿挡块(19)和底座(2)并延伸至底座(2)的内部。
2.根据权利要求1所述的一种污水处理用清洗装置，其特征在于：所述壳体(1)的正面固定连接有玻璃片(22)，所述玻璃片(22)为长方形。
3.根据权利要求1所述的一种污水处理用清洗装置，其特征在于：所述底座(2)的表面开设有散热孔(23)，所述散热孔(23)的数量不少于两个。
4.根据权利要求1所述的一种污水 处理用清洗装置，其特征在于：所述固定轴(13)的表面活动连接有固定板(24)，所述固定板(24)的顶部与挡板(3)的底部固定连接。
说明书
一种污水处理用清洗装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用清洗装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，目前污水处理装置使用后底部会产生污物沉淀，常见的污物清洗方式大都通过人工手动清洗，这种清洗方式不仅清洗效率低，且清洗十分不便，不利于人们的使用。
实用新型内容
本实用新型的目的在于提供一种污水处理用清洗装置，具备污水处理用清洗装置清洗效率高的优点，解决了污水处理用清洗装置清洗效率低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用清洗装置，包括壳体，所述壳体的底部活动连接有底座，所述底座的内部活动连接有挡板，所述壳体的顶部连通有进水管，所述壳体正面右侧的底部连通有排水管;
所述挡板的左侧贯穿底座并延伸至底座的外部固定连接有圆块，所述圆块的表面活动连接有固定块，所述固定块的右侧分别与壳体和底座的左侧活动连接，所述固定块的内部分别螺纹连接有第一螺栓和第二螺栓，所述第一螺栓和第二螺栓的左端均贯穿固定块并延伸至固定块的外部，所述第一螺栓的右端依次贯穿固定块和壳体并延伸至壳体的内部，所述第二螺栓的右端依次贯穿固定块和底座并延伸至底座的内部，所述底座内腔的底部固定连接有电机，所述电机转轴的顶端固定连接有第一转动块，所述挡板底部的两侧均设置有第二转动块，所述第一转动块通过皮带与第二转动块传动连接，所述第二转动块的内部螺纹连接有固定轴，所述固定轴的顶端依次贯穿第二转动块、挡板和壳体并延伸至壳体的内部固定连接有固定杆，所述固定杆的底部固定连接有导向块，所述导向块的内部活动连接有刷毛块，所述刷毛块的底部与挡板的顶部活动连接，所述刷毛块的底部固定连接有支撑杆，所述支撑杆的底端贯穿挡板并延伸至挡板的内部活动连接有滚轮，所述壳体的右侧活动连接有挡块，所述挡块的内部分别螺纹连接有第三螺栓和第四螺栓，所述第三螺栓和第四螺栓的右端均贯穿挡块并延伸至挡块的外部，所述第三螺栓的右端依次贯穿挡块和壳体并延伸至壳体的内部，所述第四螺栓的右端依次贯穿挡块和底座并延伸至底座的内部。
优选的，所述壳体的正面固定连接有玻璃片，所述玻璃片为长方形。
优选的，所述底座的表面开设有散热孔，所述散热孔的数量不少于两个。
优选的，所述固定轴的表面活动连接有固定板，所述固定板的顶部与挡板的底部固定连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置圆块、固定块、第一螺栓、第二螺栓、电机、第一转动块、第二转动块、固定轴、固定杆、导向块、刷毛块、支撑杆、滚轮、挡块、第三螺栓和第四螺栓的配合使用，使污水处理用清洗装置清洗效率高，污水处理用清洗装置清洗污水处理装置底部的污物使，不需要人工手动清洗，提高了清洗效率，且便于清洗，有利于人们的使用。
2、本实用新型通过设置玻璃片，便于人们观测污水处理用清洗装置内的清洗情况，通过设置散热孔，增加电机的使用寿命，通过设置固定板，使固定轴转动更稳定。
