申请日1992.09.28
公开(公告)日1994.04.06
IPC分类号C02F3/08; C02F3/10
摘要
本发明生物膜球滤塔处理污水的方法，属于生物处理污水的方法，它是以生物膜球为填料层，生物膜球为空心球体，设有一对吞吐孔，内部装置配重小球，比表面积350m2/m3～500m2/m3，空隙率93%，并能防止堵塞。水流方式为多路进水，各塔层负荷能进行按比例调节。生物氧化方式是在空气与污水中交替进行。本发明处理时间短，占地面积小成本低，操作方便，对污水水质水量适应性强，广泛用于屠宰、食品、啤酒、化工、制药、印染、造纸等行业的污水处理。
権利要求書

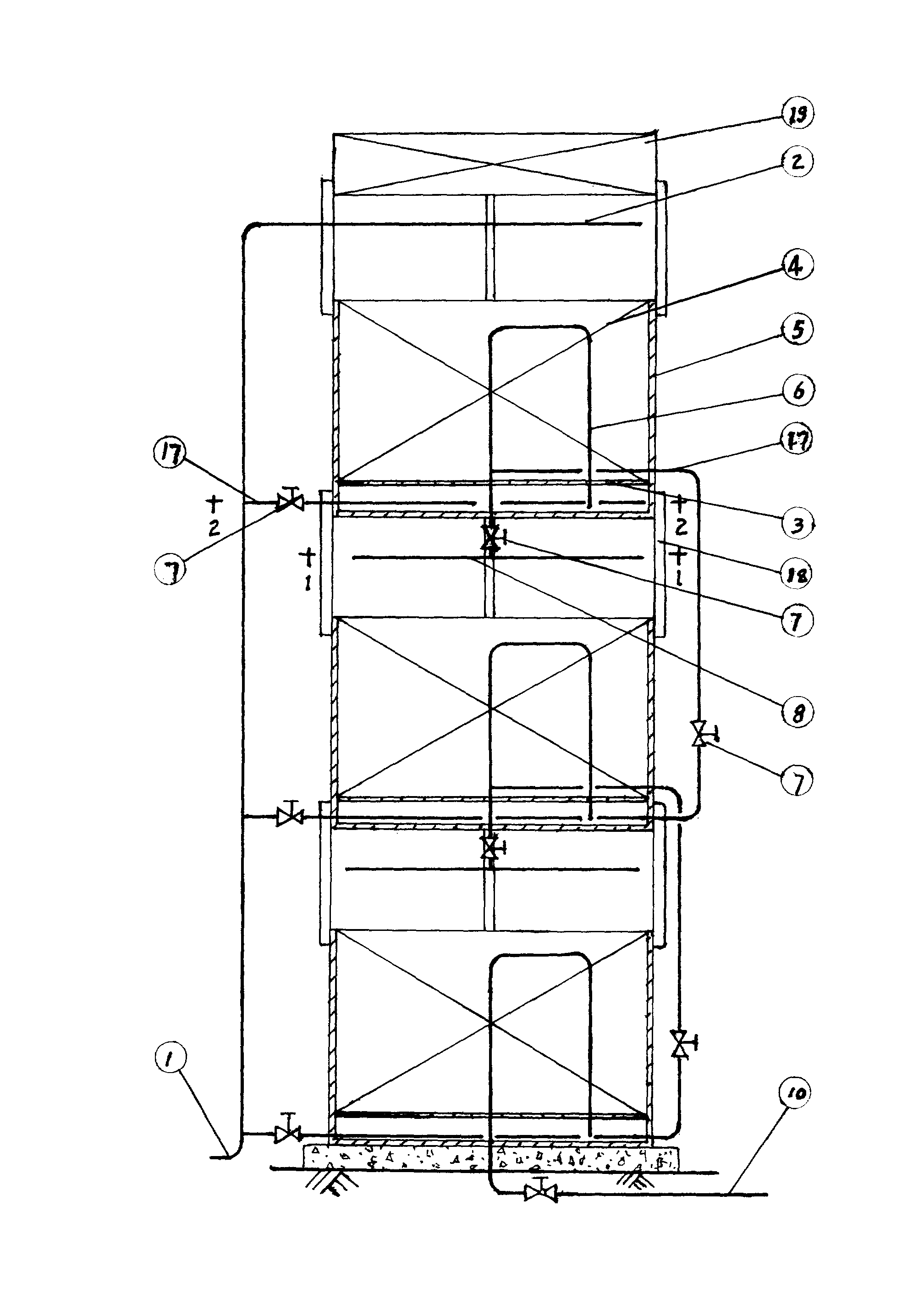

1、一种生物膜球滤塔处理污水的方法，它是由塔层和进水管与填料层构成，其特征在于填料层为生物膜球(4)由蜂窝状体(12)和空心球体(13)与污水吞吐孔(14)及配重小球(15)构成，生物膜球(4)为空心球体(13)直径的两端相对位置设有一对吞吐孔(14)的圆心是通过空心球体(13)内部装置直径略大于孔的若干个配重小球(15)进行配重，水流方式为水泵将污水通过进水管(1)进入首层喷淋管(2)将污水喷出，喷淋置在带孔板的搁架(3)上填料生物膜球(4)上，污水通过蜂窝体剖面(16)经过生物膜球(4)过滤吸附后落入容器(5)中，随时间的延长容器(5)中水面逐渐升高，淹没生物膜球(4)，直至虹吸管(6)充满水后，经流量调节阀(7)流向下层喷淋主管(8)经喷支淋(9)喷入下一塔层，由于首层喷淋管(2)的流量小于下层喷淋支管(9)，使容器(5)中的水位逐渐下降直至虹吸管(6)吸入空气，使虹吸管(6)中的水流断开，生物膜球(4)全部暴露在空气之中，使结挂的生物膜直接吸收空气中的氧气，接着水位再次升高进入下一循环，周而复始的进行，容器(5)上部设置吸收层(19)吸收挥发性气体，最底层装置出水口(10)将处理后的水排出。
2、按照权利要求1所述的生物膜球滤塔处理污水的方法，其特征在于生物膜球(4)体在污水中比重略大于污水的浮力，生物膜球(4)随污水水流方向运动，生物膜球(4)在水静态则沉没，水动态则漂浮，老化的生物膜易脱落顺着水流漂走，生物膜球(4)具有吸附有机物和膨松性与过滤性。
3、按照权利1所述的生物膜球滤塔处理污水的方法，其特征在于下部进水分为两路，一路下部进水是污水通过进水管(1)进入连接管(17)经进水流量调节阀(7)后进入容器(5)的底部进水管(1)到达喷出管(11)喷出后进入容器(5)，另一路下部进水是由虹吸管(6)经连接管(17)至调节阀(7)后进入容器(5)的底部进水管(1)到达喷出管(11)喷出后进入容器(5)，滤塔各层之间由支撑架(18)连接固定。
说明书
本发明生物膜球滤塔处理污水的方法属于生物膜球滤塔处理污水的方法及其二级处理设备。
现有技术中处理污水的方法有多种，例如：生物滤塔其缺点是污水的悬浮物及含油量不易过高，BOD的浓度一般为200mg/l，浓度过高易堵塞造成填料失效，主要因素是填料为碎石、炉渣、砾砂、矿渣、陶粒、波纹板、蜂窝体等材料，比表面积最高为190m2/m3，最高空隙率为90%，水流方式为喷淋的方法，喷出的污水落入填料上使污水自由落下通过填料，填料上的生物膜作用时间短，水流不均匀，填料的全部表面积不能充分利用，表面积利用率低，处理效率低，处理污水的浓度低，使用范围受限制，不易清理堵塞的杂物，堵塞达到一定的程度，填料处理失效造成无法运行，过滤性好的填料吸附性小，孔隙小易堵塞等缺点。
本发明生物膜球滤塔处理污水的方法和目的，是克服上述存在的不足而设计一种生物膜球滤塔处理污水的方法，采用生物膜球作填料，滤塔为设备，解决堵塞问题，提高处理污水浓度及效率，结构简单，占地面积小，施工方便，操作方便，费用低，对污水水质水量适应性强，污水的水流方式采用上部进水及下部进水构成。
本发明生物膜球滤塔处理污水的方法采取以下方案来实现的，生物膜球为填料，改变一般生物滤塔的水流方式，生物膜球为空心球体球体直径的两端相对位置设有一对吞吐孔，吞吐孔的圆心是通过空心球体直径，空心球体内部装置直径略大于孔的若干个配重小球进行配重，增加填料的比表面积，在空心球体的整个表面做成0.5mm-10mm高度的蜂窝状体，生物膜球比表面积由蜂窝状体、空 心球体内、外表面，配重小球外表面构成，比表面积为350m2/m3-500m2/m3，生物膜球随污水水流方向运动，吞吐孔有污水进入，然后进入空心球体内部利用内表面结挂生物膜外，进入空心球体内部的污水与配重小球共同起到配重，使污水中的生物膜球体比重量略大于污水的浮力，以便保持水静态则沉没，水动态则浮漂，生物膜球随水的流动而在水中自由的上下沉浮游动，在水流的压力下使球体内部的污水通过吞吐孔经常的更换，保持生物膜球间的膨松性，生物膜球间的间隙是随球体的游动而变化，使老化的生物膜易脱落，老化生物膜顺着水流漂走，不易发生堵塞，生物膜球按照每m3容积中放置0.8-0.9m3填料的密度放入容器中，具有过滤性好和吸附性强的特点，生物膜球的结构形状为球形是一种承受较大外力几何形状，球壁薄强度高，占用容器中体积小，生物膜球的孔隙率为93%以上，保证污水的停留时间，提高浓度的去除率。本发明的水流方式由上部进水与下部进水两部分构成，上部进水是通过首层喷淋管将污水喷出，污水经过填料生物膜球的过滤后进入容器，容器内污水水位逐步升高，当水位达到生物膜球全部侵入到污水中的高度时，虹吸管空气排净水流接通进入下层喷淋管连续不断供水，由于下层喷淋管的流量大于首层喷淋管的流量，容器内的水流流速增大流向虹吸管进水口方向，生物膜球运动加大，向下层喷出水流即容器内的水位逐渐下降，直到虹吸管吸入空气水流断开为止，生物膜完全暴露在空气中直接吸收氧气，生物膜球在空气与污水的侵泡时间由首层喷淋流量与虹吸管排出流量及容器的容量来控制。首层喷淋污水再次在容器中积累，使水位升高进入下一个循环。下部进水是由两路水管构成，一路是直接由上水管引出进入各塔层低部进水管，另一路是二层以后各层由上层虹吸管引出进入下层塔底部进水管， 根据污水量与负荷状况通过闸门调节上下部进水比例，各层间的负荷以达到最佳效果。下部进水管的出水口与容器壁装置同一角度并朝同一方向，使水形成漩涡加剧污水旋动，生物膜球随着游动，保持填料间的膨松性，利于有机物和空气中的氧透入生物膜内，生物膜与污水的充分接触，生物膜在空气中呼吸而侵入污水中吸附有机物获得丰富的营养，污水中的有害物质得到分解氧化而达到净化水的目的。
本发明生物膜球滤塔处理污水的方法的效果是工艺短、效果好、成本低、操作方便、不易堵塞，占地面积小、施工方便，对污水水质水量适应性强，生物膜球比表面积为350m2/m3-500m2/m3，具有过滤性好和吸附有害物性强，生物膜球壁薄强度高，占用容器中体积小，生物膜球的孔隙率为93%以上，污水停留时间长，填料生物膜球在水中上下沉浮游动，生物膜在空气中呼吸而侵入污水中吸附有机物质，本发明广泛用于屠宰污水、食品污水、啤酒、化工、制药、印染、造纸污水及城市污水处理等行业。
