申请日1992.09.30
公开(公告)日1993.04.28
IPC分类号C02F1/40; C02F1/24
摘要
本实用新型涉及从水中分离油的装置，适用于环保领域中的含油污水处理。
本实用新型采用了气体分布器结构，使空气变成微小的空气泡，与污水呈逆向流动状态，使气泡与浮油互相碰撞、吸附、至塔顶液面处，形成油膜，然后被顶入污油收集器被排放出去，使处理后的水符合排放标准。
本实用新型与美国的WcmCo比较，具有结构简单，操作维修方便，成本低，占地面积小，处理效率高，达90%以上。
権利要求書

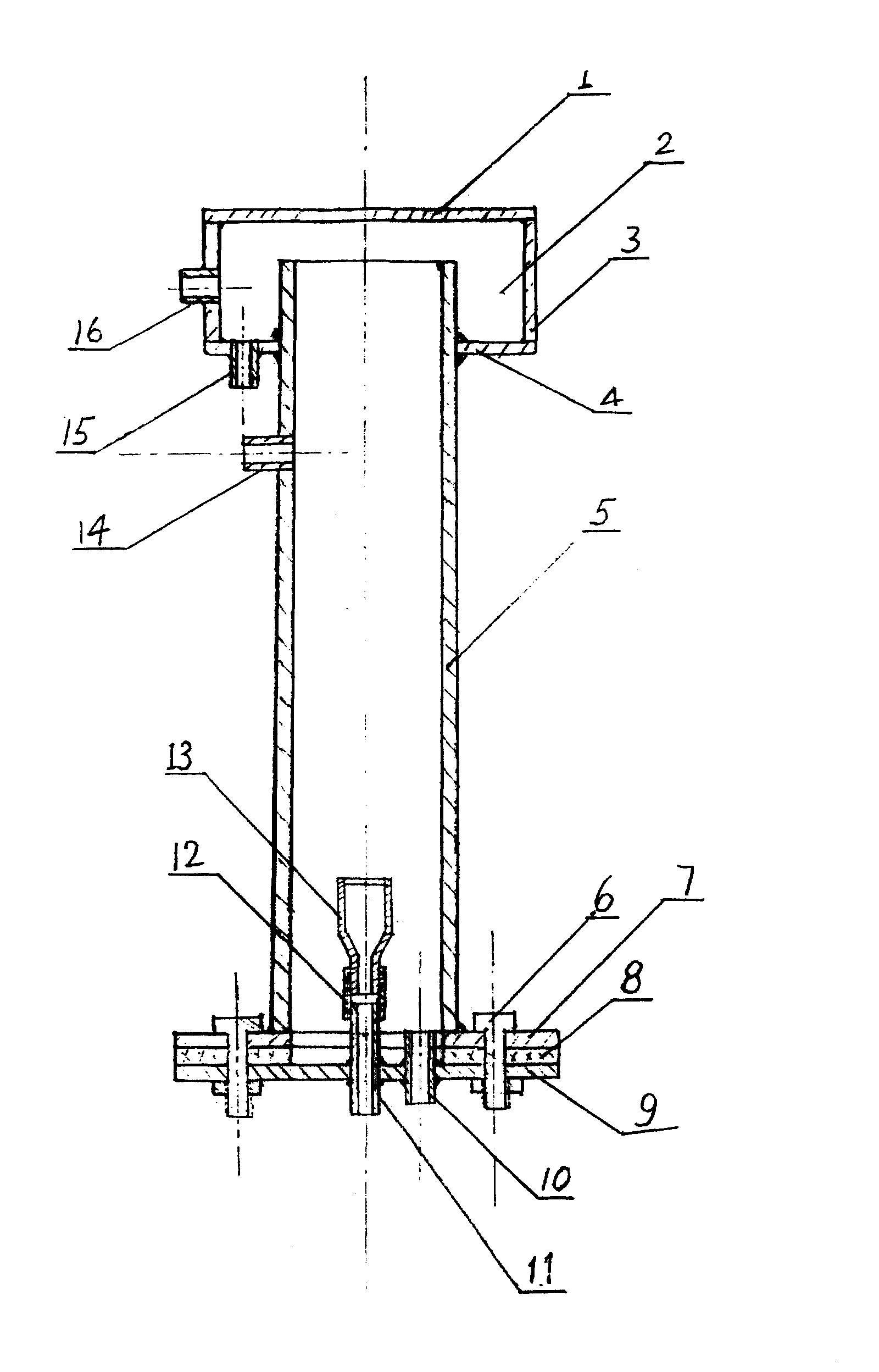

1、一种处理含油污水的浮选装置，其特征在于，由污油收集器(2)，焊有排气管(16)的空心园筒(3)及焊有污油排放管(15)的下底板(4)，上盖板(1)，下底板(4)与园筒(3)和塔体(5)的连接处为焊接，焊有进水管(14)和塔底上底板(7)的园筒形塔体(5)，进气管(11)和出水管(10)焊接在塔底下底板(9)上，在进气管(11)的上面倒置一个烧结材料烧结的气体分布器(3)，两者用硬橡胶套(12)连接后用铁丝捆扎或用卡箍卡紧后通过密封橡胶垫(8)和上底板(7)伸进塔体(5)中，用螺栓(6)将上底板(7)，橡胶垫(8)和下底板(9)连接成一体。
2、按权利要求1所说的浮选装置，其特征在于，气体分布器(13)为烧结类物质，如烧结玻璃，烧结铜，烧结陶瓷等多孔物质，孔径为5-20μm，分布器端口的尺寸与进气管(11)的尺寸相适配，气体分布器(13)的个数选用1-80个。
3、按权利要求1所说的浮选装置，其特征在于，橡胶套和橡胶垫采用耐油的丁晴橡胶。
4、按权利要求1所说的浮选装置，其特征在于，在塔体(5)内加入浮选剂，浓度为10PPm。
说明书
本实用新型涉及从水中分离油的装置，适用于环保领域中的含油污水处理。
油在水中以浮油、乳化油和溶解油的形式存在，水中的部分浮油、乳化油目前以充气浮选的方式除去的。美国产的WemCo浮选机是较为先进的浮选设备，但仍存在以下问题：
1、结构复杂、成本高，因靠大功率电机带动浸在污水中的叶轮高速旋转，在叶轮周围形成负压，将吸入的空气粉碎成大量的微细气泡，吸附污水的小油珠再把它除去;2、能耗大，操作维修困难;3、占地面积大;4、对污水进口浓度要求波动不能太大，否则处理后的出水浓度较高不符合要求。
本实用新型的目的在于提供一种结构简单、成本低、操作维修方便、处理后的水符合国家排放标准的装置。
