申请日1992.07.17
公开(公告)日1993.05.19
IPC分类号C02F1/463; C02F1/465
摘要
本实用新型属于废水处理技术领域，尤其是涉及一种高浓度有机废水电凝聚——电气浮净化装置，它包括机体、污水分布器和电极，其特征在于机体内设置有隔层，隔层上制有喉形腔体，并且在喉形腔体上装有止逆阀，机体的上方配合有收集室，收集室与沉淀箱相连通。本装置使用时，电极间产生的电凝聚悬浮物能够及时移去，避免了电极的短路，提高了废水处理的效率，其结构简单，运行稳定可靠，适用范围广，是有机废水处理的理想装置。
権利要求書

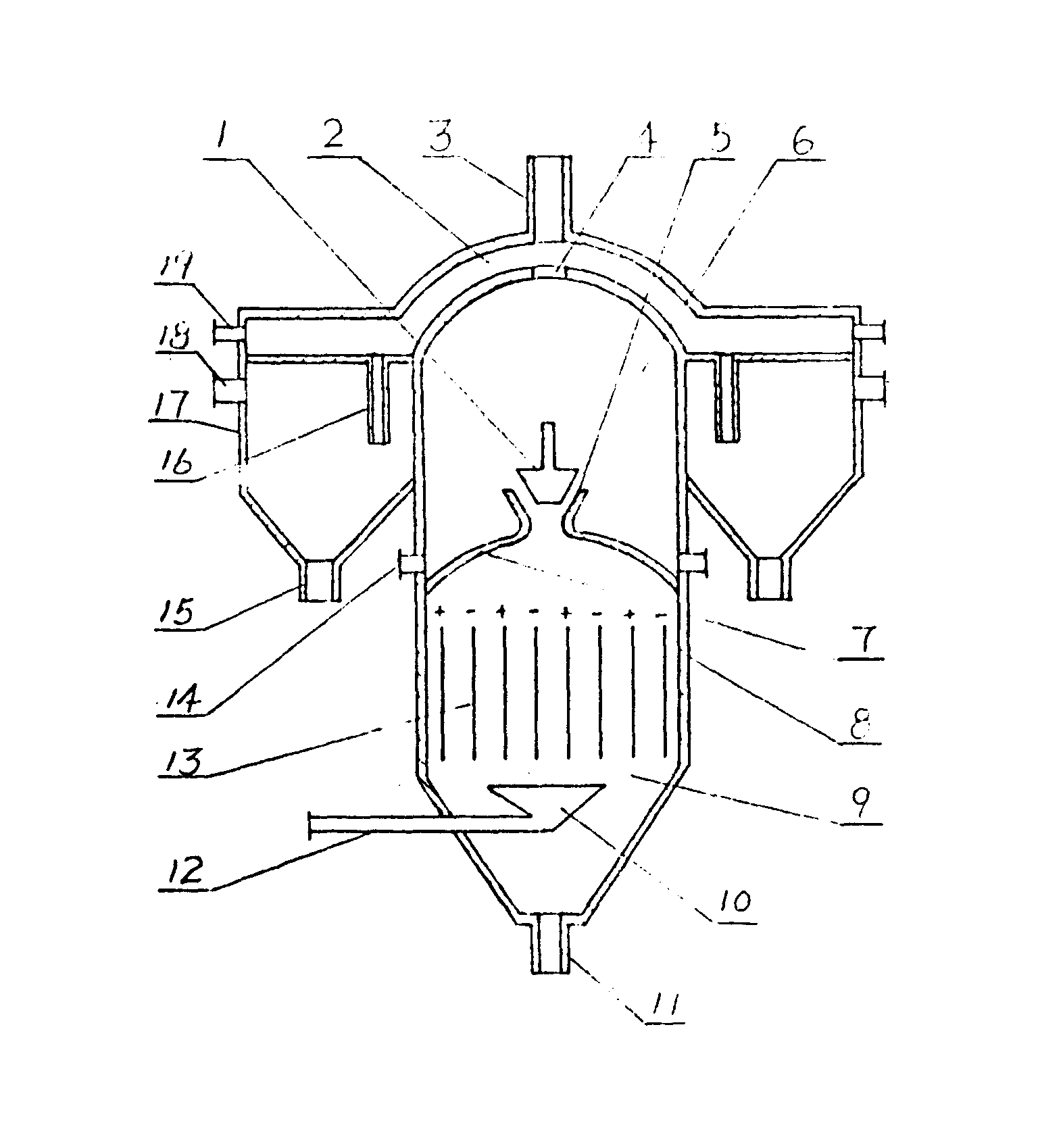

1、一种有机废水电凝聚-电气浮净化装置，在机体(8)内装有污水分布器(10)，污水分布器(10)的上方设有电极(13)，机体(8)上制有排渣口(11)、(14)，其特征在于机体(8)内设置有隔层(7)，在隔层(7)上制有喉形腔体(5)，喉形腔体(5)中装有止逆阀(1)，隔层(7)将机体(8)内腔分隔成凝聚室(9)和气浮室(6)，在气浮室(6)的上方开有溢出孔(4)，溢出孔(4)外设有收集室(2)，且二者相通，收集室(2)接有导管(16)，导管(16)与沉淀箱(17)相通，收集室(2)上还制有排气孔(3)和浮渣出口(19)沉淀箱(17)上制有排泥孔(15)和出水孔(18)。
2、根据权利要求1所述的有机废水电凝聚-电气浮净化装置，其特征在于所述的电极(13)由可溶性铁-铝构成。
说明书
本实用新型属于废水处理技术领域，尤其是涉及一种高浓度有机废水的净化处理装置。
在现有技术中，对有机废水的处理，常采用电化学法或生化法来进行净化处理，而采用电化学法处理时，主要是通过电凝聚和电气浮净化设备来实现的，但由于目前所使用的设备结构不理想，在实际使用时电极间的空隙易堵塞，可溶性金属电极产生的氢氧化物的凝聚体不能及时移去，而导致电极短路，并直接影响了废水处理的效果，限制了废水处理设备的应用范围。
本实用新型的目的在于提供一种能及时移去电极间的凝聚物，避免电极短路，提高废水处理效率的有机废水净化处理装置。
本实用新型的目的是这样实现的：在机体内装有污水分布器，污水分布器的上方设有电极，机体上制有排放孔，其特征在于机体内设置有隔层，该隔层将机体内腔分隔成凝聚室和气浮室，在隔层上制有喉形腔体，该喉形腔体中装有止逆阀，在气浮室的上方开有溢出孔，溢出孔外设有收集室，二者相连通，收集室上接有导管，导管与沉淀箱相通，收集室的顶部制有排气孔，沉淀箱上制有排泥孔和出水孔。
本实用新型与现有技术相比，具有结构设计合理、运行稳定可靠、适用范围广，节能、净水效果好等特点，是印染、电镀、 制革、化工、医疗等行业进行废水处理的理想装置。
