申请日1992.08.24
公开(公告)日1993.04.28
IPC分类号E03D1/00; E03C1/12
摘要
一种利用生活废水冲洗便池的装置。
本实用新型是设置在住宅厕所里的。是一个有 盖的水箱，其上部开设了一个通过管路和厨房里的水 槽相通的进水口，底部开设了一个出水口。这个出水 口的下面安装了一个弯头，并和便池的喷水口相接。 该出水口的上面安装了一个溢流管穿透中心的塞子 式水门。本实用新型比其它同类装置结构简单，造价 也低，制造、使用和维修等均简便。
権利要求書
1、一种结构简单的废水便池冲洗器，其特征在于：一个有盖的水箱，其上部开设了一个通过管路和厨房里水槽相通的进水口，底部开设了一个出水口，这个出水口的下面安装了一个弯头，并和便池的喷水口相接，该出水口的上面安装了一个溢流管穿透中心的塞子式水门。
2、根据权利要求1中所述的一种结构简单的废水便池冲洗器，其特征在于：安装的塞子式水门上的溢流管，其上口是呈喇叭状的，并连接着一根拉绳和两个拉手。
说明书
一种利用生活废水冲洗便池的装置。
目前，利用生活废水来冲洗便池的节水装置有许多种。但是这些装置有的不实用，有的虽实用却结构较复杂。如中国专利90203605.x号中所描述的“手按加压的节水型便池冲洗器”便属于后一种情况。该便池冲洗器是由一个水箱，两个阀门和一套手按加压装置构成。结构复杂使该装置造价较高，制造、使用和维护等也很麻烦。而本实用新型则不但实用，结构也很简单。它仅由一个水箱和一个阀门构成，其造价较低，制造、使用及维护等均较简便。
本实用新型的目的，就是提供一种实用性强、结构简单的废水便池冲洗器。

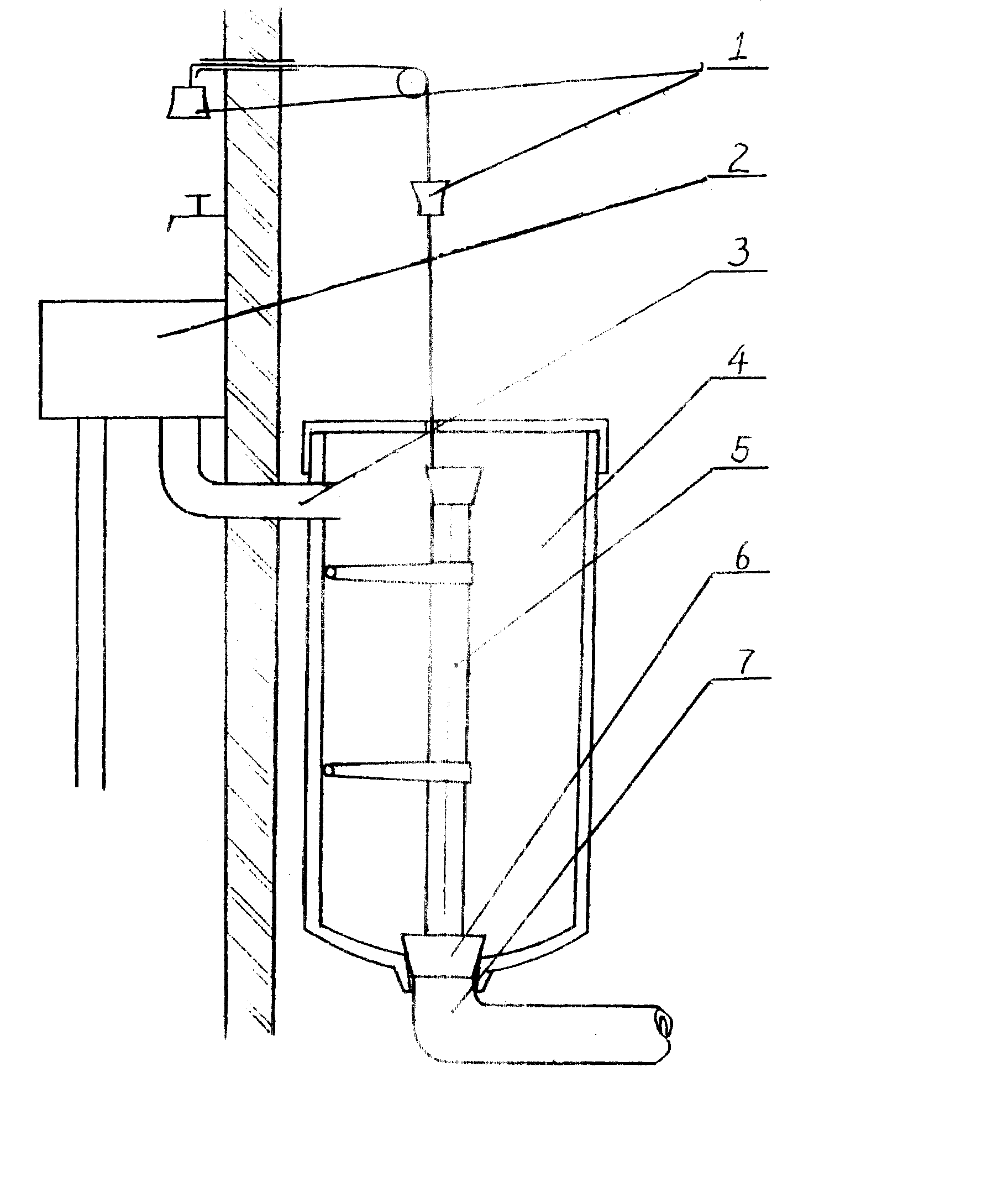

附图为本实用新型的结构示意图：图中1为塞子式水门上的拉绳和两个拉手;2为水槽;3为水箱;4为进水口;5为水门上的溢流管;6为塞子式水门;7为弯头。
本实用新型是设置在住宅厕所里的，其结构是：一个有盖的水箱(3)，其上部开设了一个通过管路和厨房水槽(2)相通的进水口(4)，其底部开设了一个出水口。这个出水口的下面安装了一个弯头(7)，并和便池的喷水口相接。该出水口的上面安装了一个溢流管(5)穿透中心的塞子式水门(6)。溢流管的上口是呈喇叭状的，并连接着一根拉绳和两个拉手(1)。这根溢流管的 高应低于水箱的高，它不但有溢流功能，而且还是规范塞子式水门运动方向的导轨。两个拉手：一个设置在厕所里，是在正常时使用的;一个拉手设置在厨房中水槽的上方，这是当水箱内无水而到厨房中向里面注水后冲洗便池时使用的。
