申请日1992.09.02
公开(公告)日1993.03.24
IPC分类号C02F1/62; C02F1/38; C02F1/52
摘要
本发明属于重金属废水处理回用方法及装置，它适用各种行业废水中不同重金属的处理回用。其特征是将废水与净化药混合作用后进行净化，中和絮凝反应(一次固液分离)，其颗粒沉淀物聚积于澄清槽底部，废液泵入装置进行离心过滤分离，清液达标排放或回生产线使用，废渣及颗粒沉淀物全用作冶金、化工原料或收集转化后回生产线使用。具有净化率高，适应范围广，一次性投资，运转费用和能耗低及工艺流程简单等特点。
権利要求書
1、一种重金属废水处理回用方法，其特征在于：

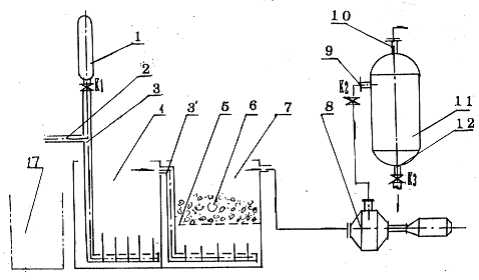

Ⅰ、废水经废水管2，净化药罐1中的净化药经输经阀K1分别从各自支路同时进入分布器3中混合作用，并经分布器3中的小孔喷入净化槽4进行净化反应，再经分布器3′和其小孔喷入澄清槽7与从栅板5上缝隙中滴落下来的中和絮凝剂进行中和絮凝反应，完成第一次固液分离，其颗粒沉淀物聚积于澄槽7的底部，废液由输液泵8泵入装置中进行处理;
Ⅱ、使用了一种重金属废水处理回用装置，在其工作状态时，进液阀K2打开，排渣阀K3关闭，废液经进液口9进入离心过滤机壳体16与离心旋流板15之间，经离心力的作用，使废液产生离心旋流，并使液体中的小颗粒因相互碰撞而变成大颗粒，又因重力的作用沉积于离心过滤机11的底部，使废液进行第二次固液分离，废液中剩下的悬浮小颗粒被微米级微孔塑料滤管14强行分离，清液从出水口10达标排放或回生产线使用。当过滤效果下降时，关闭输液泵8和进液阀K2，打开排渣阀K3，从出水口10注入清水或空气进行反冲，直到渣排完为止，并将其废渣和澄清槽7中的颗料沉淀物全回收用作冶金、化工原料或收集转化后回生产线使用。然后断开反冲清水或空气，关闭排渣阀K3打开进液阀K2，启动输液泵8，重复上述工作过程。
2、根据权利要求1所述的重金属废水处理回用方法，其特征在于所述的净化药罐1中的净化药可为金属废屑、渣、有机纤维(如木屑、淀粉、糖类等)和有机酸的混合物。
3、根据权利要求1所述的重金属废水处理回用方法，其特征在于所述的中和絮凝剂为钠、钙的氢氧化物及其盐类与明矾或聚合氯化铝的混合物。
4、根据权利要求1所述的重金属废水处理回用方法，其特征在于所述的方法对零件表面带来的含金属废水，则在零件漂洗前有一道予处理净化槽17。
5、一种在权利要求1所述方法中的装置，其特征在于离心过滤机11是由一进液侧面设有阀K2、进液口9，上、下端顶分别设有出水口10，排渣口12，排渣阀K3，中间设有被滤管分布板13固定的微米级微孔塑料滤管14和离心旋流隔板15的圆柱体构成。
说明书
本发明属于重金属废水处理回用方法及装置，它适用于电镀、冶金、化工、制革、电解等行业废水中含Cr6+、Cr3+、V5+、W6+、Ni2+、Cu2+、Cu1+、Zn2+、Pb2+、Pb4+、Sb3+、Sb5+、As3+、As5+、Co2+、Au3+、Ag+等重金属的处理回用。
在现有技术中，各种行业不同的重金属废水经处理后的废渣量大，成分复杂，回收利用困难，一次性投资和运转费用，能耗高及工艺流程复杂一直尚未彻底解决，致使其适应范围受到限制，不能广泛地进行推广应用。为克服这些缺陷，对重金属废水处理回用方法及装置进行了深入地研制。
本发明的目的是提供一种能使各种行业不同的重金属废水经处理后废水达标排放或回生产线使用，废渣全部回收利用，一次性投资、运转费用和能耗低及工艺流程简单的重金属废水处理回用方法及装置。
本发明的目的是这样实现的：
其方法是根据各种行业废水中所含的重金属和有害物质，在净化药罐中调配相应的净化药，分别把经废水管的废水和经输药阀的净化药从各自支路同时进入分布器中混合作用，并经分布器中的数个小孔喷入净化槽进行净化反应，再经另一分布器和其小孔喷入澄清槽与从栅板上缝隙中滴落下来的中和絮凝剂进行中和絮凝反应，完成第一次固液分离，其颗粒沉淀物聚积于澄清槽的底部，废液由输液泵泵 入装置中进行处理。还使用了一种重金属废水处理回用装置，在其工作状态时，进液阀打开，排渣阀关闭，废液经进液口进入离心过滤机壳体与离心旋流板之间，经离心力的作用，使废液产生离心旋流，并使液体中的小颗粒因相互碰撞而变成大颗粒，又因重力的作用沉积于离心过滤机的底部，使废液进行第二次固液分离，废液中剩下的悬浮小颗粒被微米级微孔塑料滤管强行分离，清液从出水口达标排放或回生产线使用。当过滤效果下降时，关闭输液泵和进液阀，打开排渣阀，从出水口注入清水或空气进行反冲，直到渣排完为止，并将其废渣和澄清槽中的颗粒沉淀物全回收用作冶金、化工原料或收集转化后回生产线使用。然后断开反冲清水或空气，关闭排渣阀，打开进液阀，启动输液泵8，重复上述工作过程。
其装置为离心过滤机，它由一侧面设有进液阀、进液口、上、下端顶分别设有出水口，排渣口、排渣阀，中间设有被滤管分布板固定的微米级微孔塑料滤管和离心旋流隔板的圆柱体构成。
