申请日1992.09.27
公开(公告)日1993.07.28
IPC分类号G01F1/56; G01D1/04
摘要

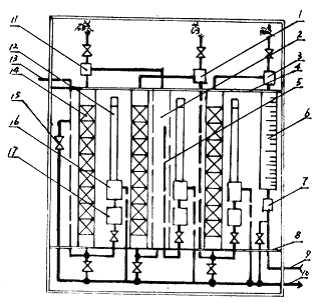

一种工业废水排污总量测定仪，包括在一工作周期内对流量信号产生装置的输出进行积分运算的装置，分别产生对应于标样1、2及废水的浓度的信号产生装置，并根据对标样1和2的已知浓度的分析结果计算出该周期内的废水浓度，并将运算的结果与计算的结果相乘求得该周期内废水排污量，再经累积求得废水排污总量。由于每次分析废水样品前仪器都自动对标准样品标定一次，可克服环境温度极剧变化的影响，保证测定数据可靠。
権利要求書
1、一种工业废水排污总量测定仪，包括：废水流量信号产生装置32，废水水样采集系统10，其特征在于还包括清洗液贮箱9，含有低标准浓度的水溶液的标样1贮箱12，含有高标准浓度的水溶液的标样2贮箱15，可以分别定量输送清洗液1、标样1、标样2的定量输送泵，清洗液控制阀8，废水取样控制阀11，标样1控制阀14，标样2控制阀20，对上述各控制阀8，11，14，20的动作分别进行控制使其打开一预定期间的动作控制电路31，在一个工作周期内对流量信号产生装置32所产生的流量信号进行积分运算的运算装置，分别产生对应于标样1、标样2及废水水样的浓度的信号的浓度信号产生器33，根据对标样1和标样2的已知浓度的分析结果求得上述工作周期内的废水水样的浓度的计算装置，将上述运算装置的运算结果与上述计算装置算出的浓度相乘后求得该周期内废水排污量的计算装置，及将各周期的废水排污量进行累计以求得废水排污总量的累计装置。
2、如权利要求1所述的测定仪，其特征在于上述浓度信号产生器33为带电极29的电极流动槽28。
3、如权利要求1所述的测定仪，其特征在于上述定量输送泵为蠕动泵30。
4、如权利要求1所述的测定仪，其特征在于上述废水水样采集系统10包含吸水真空泵1，真空调节阀2，缓冲瓶4，分离器71，72及缓冲瓶积水放空阀21，分离器残余废水放空阀23，24。
5、如权利要求4所述的测定仪，其特征在于上述分离器为至少一级具有塔形板的、可分离固体悬浮物的分离器。
6、如权利要求1所述的测定仪，其特征在于还设有调节剂贮箱16及调节剂控制阀19，该控制阀19受动作控制电路31的控制。
7、如权利要求1所述的测定仪，其特征在于上述动作控制电路31包含动作控制信号产生器56，隔离器52，触发器52，分配器54，单稳电路(单稳1-10)，控制继电器J1-J10。
8、如权利要求1所述的测定仪，其特征在于在废水水样采集系统10与废水取样控制阀11之间、标样1贮箱12与标样1控制阀14之间、及标样2贮箱15与标样2控制阀20之间分别接有浮子式恒位阀。
9、如权利要求1所述的测定仪，其特征在于上述各控制阀为压管式电磁阀。
10、如权利要求1所述的测定仪，其特征在于还设有废水低温保存箱27。
说明书
本发明涉及废水排污总量测定装置，具体地涉及工业废水排污总量测定装置。
工业废水排污总量测定仪(简称总量仪)是为配合排污许可证制度，为实行排污总量控制而专门设计的一种环境保护监测装置。
宁波东风仪器厂于1985年推出NY-30污水自动取样器，以后国内又有其它厂家设计和生产了相类似的污水采样仪。国外，有欧陆科仪(远东)有限公司经销的Technologies INC生产的manning系列固定式污水采样系统。但上述污水自动采样系统都仅局限于污水样品定时自动采样。1990年6月13日，中华人民共和国专利局公告了由沈阳环境科学研究所设计的“污染源水质、水量监测系统”(申请号为89220894.5)。该系统的主要特点是由一单片机控制，采集水温、流量、pH等模拟信号，同时通过逻辑控制器件完成定时定量采样工作。该项专利比原有的单一污水自动采样仪有了较大的提高，因为它考虑到了污水流量等其它因素。但根据环境监测要求，该项专利的实质是污水自动采样和多通道模拟信号接收及转送终端，并存有不足之处。除自动采样外，该专利系统只能接收和转送模拟信号，本身不包括自动分析子系统，因而无法对分析模拟信号标定。比如该系统接收的pH模拟信号一般是由pH电极信号通过转换器送至。众所周知，pH电极响应随温度升降而变化，因此需随时对电极系统进行标定和温度校正。若仅依靠温度模拟信号对pH模拟信号作计算纠正，无电极自动标定系统，是难以获得可靠数据的。此外该系统不能实现工业废水排污总量的测定。
为了克服以上缺点，本发明的目的是提供一可独立运转的监测
系统装置，能为环境管理部门直接提供污染源的污染物排放总量。该装置可自动对每个设定时段污水中污染物(如NH+4、Cl-、F-、DO、pH等)进行浓度测定、污水计量、污水采样，和需要时可自动打印出上述各项参数以及根据这些基本参数计算出的污染物排放总量。
本发明所提供的工业废水排污总量测定仪包括废水流量信号产生装置，水样采集系统，清洗液贮箱，含有低标准浓度的水溶液的标样1贮箱，含有高标准浓度的水溶液的标样2贮箱，可以分别定量输送清洗液、标样1、标样2的定量输送泵，清洗液控制阀，废水取样控制阀，标样1控制阀，标样2控制阀，对上述各控制阀的动作分别进行控制使其打开一预定期间的动作控制电路，在一个工作周期内对流量信号产生装置所产生的流量信号进行积分运算的运算装置，分别产生对应于标样1、标样2及废水取样的浓度的信号的浓度信号产生器，根据对标样1和标样2的已知标准浓度的分析结果求得上述工作周期内的废水水样的浓度的计算装置，将上述运算装置的运算结果与上述计算装置算出的浓度相乘后求得该周期内废水排污量的计算装置，及将各周期的废水排污量进行累计以求得废水排污量的累计装置。
本发明的优点是：可以直接为环境管理部门提供准确的排污总量的数据。并能自动进行系统标定、污染物浓度分析、污水计量、污水采样和数据处理等。
