申请日1992.09.29
公开(公告)日1994.04.06
IPC分类号C02F1/62; C02F1/70
摘要
本发明含铬废水处理机属污水处理机械。它是一种柜式或框架式半自动三级连续处理装置，前面板上有电压、电流表、pH、ORP控制仪表及控制开关与指示灯，报警器;柜内有三组由管道相通的混合器与电极控制装置;由阀门控制流量与调pH值及进排水;由进水管、止回阀、流量计控制废水的进入。它结构简单、合理，设备造价低，占地面积少，运行费用低，废水处理及时，排放符合标准，沉淀后的水可循环利用，仪器操作简便，含铬废水处理效果好。
権利要求書
1、一种三级连续处理的柜式装置的含铬废水处理机，其特征在于在柜的下夹板[8]前部固定三组混合器[14]与电极装置，中间设置缓冲管[2]，混合器上端自左至右分别接与缓冲管[2]及碱槽相通的水射器[11]与前级装置和药槽相通的水射器[1]和与流量计[6]及酸槽相通的水射器[3]，下端分别接出水管[13]排水管[10]及电极装置、缓冲管和排水管、水射器[1]、电极装置和排水管，该出水管通过返回阀[15]旁接排水管，右侧流量计下接止回阀[7]和进排水管[9，10]，柜的上夹板[4]固定缓冲管流量计与管道及装置前面板，柜下部装有门[24]，前面板下端自左至右装有控制碱、药、酸流量的三个控制阀[25]，上部自左至右装有电压表[22]，电流表[21]，一级PH表[20]二级ORP表[19]与三级PH表[18]中部自左至右装有五组上述对应仪表的开关[26]与指示灯[27]及报警器[23]，其中电压、电流表的对应位置，是水泵起动与停止的按钮与指示灯。
2、根据权利要求1所述的含铬废水处理机，其特征在于电极装置是上端的发送器组合连接中间带排水管的电极池及下端由阀门控制的电极过滤器组成。
说明书
本发明创造属污水处理机械。
三废处理是关系子孙万代的事业，保护环境是国际义务，利国利民，功在千秋。许多工厂因三废未处理好而受到停产、罚款、关闭之事屡有发生，电镀行业含铬废水也属三废之列，常用“离子交换法”“气浮法”“电渗析法”等，一般造价高，设备占地面积大，基建与运行费用高。
本发明创造的目的是利用化学还原提供一种造价低、占地少、基建运行费用低的、节能、操作简便的仪表监控的半自动机器。
本方法的原理是利用低价硫的含氧酸盐，将六价铬还原为三价铬，再使其沉淀而达到分离、去污。其化学反应式为：
2H2Cr+62O=7+6Ha+HSO-3+3H+2SO=4
2Cr+3(SO24)3+3Na+2SO24+8H2O
H2Cr+62O27+3Na+2SO=3+3H2SO4
Cr+32(SO24)2+3Na+2SO24+4H2O
4H2Cr+72O=7+3Na+2S2O23+9H+2SO=4
4Cr+32(SO4)3+3Na2SO4+13H2O
Cr+3+3OH- Cr(OH)3↓
废水进入机械后用仪表监控，人员操作，在一定的PH值中处理，
最后沉淀排放，液体循环使用。

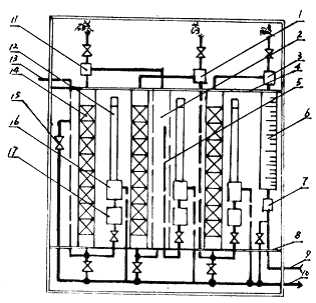

附图是含铬废水处理机结构示意图，其中图1为斜视外观图，图2为前视结构图。1-水射器(药)，2-缓冲管，3-水射器(酸)4-上夹板，5-二级电极装置进水管，6-流量计，7-止回阀，8-下夹板，9-进水管，10-排水管，11-水射器(碱)，12-电极发送器组合，13-出水管，14-管道混合器，15-返回阀，16-电极池，17-电极过滤器，18-一级PH表，19-二级ORP表，20-三级PH表，21-电流表，22-电压表，23-报警器，24-门，25-三个水射器的控制阀门，26-一级PH表开关，二级ORP表开关，三级RH表开关，水泵停止按钮，水泵起动按钮，27-上述开关对应的指示灯。开关指示灯与三组电极装置连接，按钮与电压、电流表及水泵连接。
一种三级连续处理的柜式装置的含铬废水处理机，其特征在于在柜的下夹板〔8〕前部固定三组混合器〔14〕与电极装置，中间设置缓冲管〔2〕，混合器上端自左至右分别接与缓冲管〔2〕及碱槽相通的水射器〔11〕、与前级装置和药槽相通的水射器〔1〕和与流量计〔6〕及酸槽相通的水射器〔3〕，下端分别接出水管〔13〕排水管〔10〕及电极装置、缓冲管和排水管、水射器〔1〕、电极装置和排水管，该出水管通过返回阀〔15〕旁接排水管，右侧流量计下接止回阀〔7〕和进排水管〔9，10〕，柜的上夹板〔4〕固定缓冲管流量计与管道及装置前面板，柜下部装有门〔24〕，前面板下端自左至右装有控制碱、药、酸流量的三个控制阀〔25〕，上部自左至右装有电压表〔22〕，电流表〔21〕，一级PH表〔20〕二级ORP表〔19〕与三级PH表〔18〕中部自左至右装有五组上述对应仪表的开关〔26〕与指示灯〔27〕及报警器〔23〕，其中电压、电流表的对应位置，是水泵起动与停止的按钮与指示灯。其电极装置是由电极发送器组合〔12〕，电极池〔16〕和电极过滤器〔17〕组成，电极池与电极过滤器除二级电极过滤池接缓冲管外，均接排水管〔10〕。相关管道与有关电器装在内部与后面的柜内与有关仪表连接。
本使用方法是：1、准备工作：检查各发送器组合中的试剂液位，检查各试剂槽液位，打开返回阀〔15〕与接出水管的各个阀门，使设备在调整过程中，不合格的水返回原蓄水池中，关闭各控制阀。2、 调整PH值;按下水泵起动按钮，水泵指示灯亮，含铬废水由蓄水池经潜水泵打入进水管〔9〕，经止回阀〔7〕、流量计〔6〕、水射器〔3〕进入一级管道混合器，调整7的控制阀使流量计稳定在8m3/h调整一级电极装置的控制阀，使一级电极池水位稳定在距顶端1-1.5公分处，打开一级仪表电源开关，指示灯亮，观察一级仪表〔18〕，调整4上的控酸阀，酸液进入一级管道混合器与含铬废水混合后同时进入二级管道混合器和一级电极装置，测定废水的PH反映到一级PH表〔18〕上，依据仪表指示调整4上的控酸阀，使PH稳定在2-3范围内，3，还原由于潜水泵连续把含铬废水送入本机内，使调整好的废水在一级缓冲管中水位不断上升，达到一定位置后，通过管道进入二级管状混合器，这时废水在各管道中的流动靠水位差来完成，亚硫酸钠或其他药液进入二级装置。调整二级电极装置的流量阀，打开二级ORP表〔19〕的电源开关，指示灯亮，观察二级表调整1上的阀，还原剂进入二级管道混合器，缓冲管〔2〕和二级电极装置，将测得的废水的ORP值反映到二级表〔19〕上，调整阀门使表针稳定在250-350mV，4，中和：调二次PH值，还原的废水经缓冲管〔2〕进入三级装置中的混合器，调整三级电极装置上的控制阀，打开三级PH表的电源开关，调整11上的控制阀，使碱液进入三级管道混合器与还原的水混合，三级电极装置上的PH值反映到三级PH表上，调整阀门使指针稳定在6.5-7.5PH范围内。
操作过程中随时注意各显示值，如有差异，调整各控制阀在一定数值范围内，正常时关闭返回阀〔15〕，三级缓冲管水位继续上升，废水经出水管〔13〕排入沉淀池，经过一段时间沉淀后，上清液即可排放或回用。
停机时按下列顺序，打开返回阀，关闭仪表电源开关，关闭各射水器上的控制阀门，按下水泵停止开关，关闭电极装置上的控制阀，停掉总电源。
在长时间运行后，各混合器、过滤器、电极装置、缓冲管及部件中存有沉渣，打开接排水管的三个清理阀，将设备内存水排回原蓄水池中，排净后，关闭三个阀门，打开返回阀，开启潜水泵，用含铬废水循环冲洗，待系统中无沉淀物时，再按顺序打开清理阀，将系统中水，沉淀排净后，关闭清理阀，即可重新启用。
本方法的优点是：结构简单合理，设备造价低，占地面积少，运行费用低，废水处理及时，排放符合标准，沉淀后水可循环利用。仪器操作简便，含铬废水处理效果好。处理后六价铬含量≤0。5mg/L。
