申请日1992.09.17
公开(公告)日1993.08.18
IPC分类号C25D21/18; C02F1/461
摘要
本实用新型是一种改进的电解—铁氧体电镀废水处理设备。它是由六个串联成翻腾式电解反应槽，槽中有塑料筐内放废铁并插置钛网板组成可溶性阳极，镀锌铁板作阴极和用集成可控硅整流电源组成。
该设备具有反应速度快，处理废水浓度范围广、能力强，废水处理后可回用，无二次污染，使用维修简单，适用广等优点。
権利要求書
电解-铁氧体电镀废水处理设备，主要由电源的控制装置，电解反应槽，沉淀池和污水池构成，其特征在于反应槽是六个串联成翻腾式电解反应槽，槽中有塑料筐内放废铁并插置钛网板组成的可溶性阳极，镀锌铁板作阴极，电源是采用集成可控硅整流电源组成。
说明书

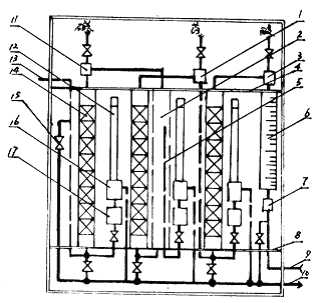

本实用新型是一种改进的电解-铁氧体电镀废水处理设备。它由6个串联成翻腾式电解反应槽，应用废铁块置于塑料筐中，在废铁块中间插置钛网板构成电解槽中的可溶性阳极，用镀锌铁板或不锈钢作阴极和用集成可控硅整流电源组成。
公知的电解-铁氧体电镀废水处理设备较先进，但设备只有一个电解反应槽，废水在电解反应槽中停留时间较短，电流效率低，不适应处理大水量、高浓度含铬废水的需要。采用整块铁板作电极，拆换维护困难，成本较高。
本实用新型的任务，就是提供一种电解-铁氧体电镀废水处理设备，主要是由六个串联成翻腾式电解反应槽，槽中塑料筐内放置废铁并插有钛网板组成的阳极，镀锌铁板作阴极和采用集成可控硅整流电源组成，便可克服上述存在的问题。
