申请日1992.09.07
公开(公告)日1993.04.28
IPC分类号B01D35/00
摘要
本实用新型涉及一种民用废水回收利用节水装置，它的主要特征是在箱体内上部具有水盆，在水盆底中间部位具有漏水孔，在水盆下部具有塑料过滤网，在塑料过滤网下部具有海绵过滤网，在箱体右侧面上部具有溢流口，在下部具有贯通孔与排水管一端连接，排水管另一端与厕所便池进水管连接，它的主要用途是将废水回收利用，代替自来水冲洗厕所，节约用水。
権利要求書

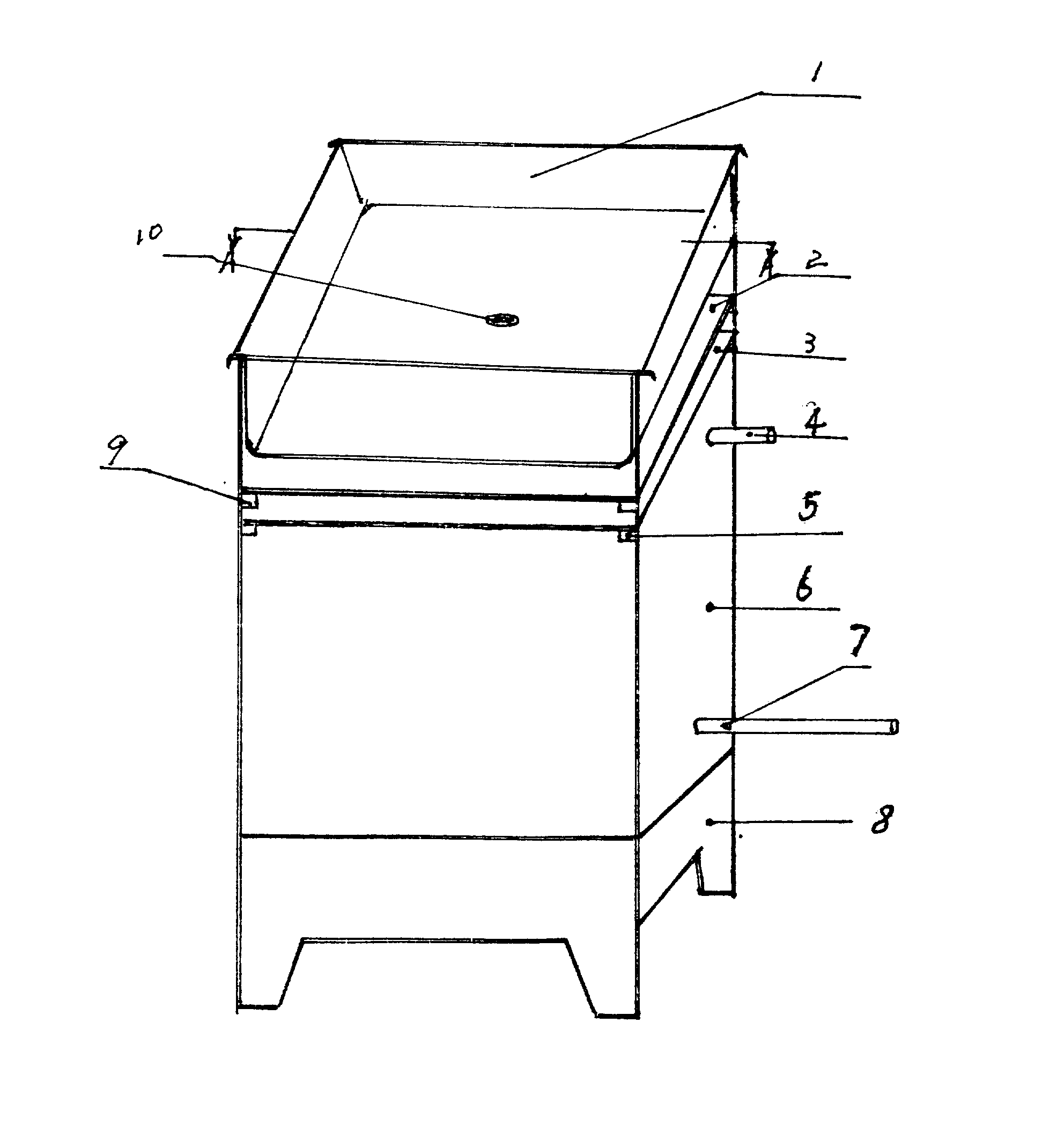

1、一种民用废水回收利用节水装置，其特征在于：在箱体(6)内上部具有水盆(1)，在水盆(1)内底部上中间部位具有贯通漏水孔(10)，在水盆(1)下部具有塑料过滤网(2)，在塑料过滤网(2)下部具有海棉过滤网(3)，在箱体(6)右侧面中上部具有贯通溢流口(4)，在下部具有贯通孔与排水管(7)一端连接，排水管(7)另一端与厕所便池进水管相连接，在箱体(6)底部上中间部位具有贯通排污孔(12)，在排污孔(12)上具有相对应的堵塞(11)，在箱体(6)底部具有箱体座架(8)。
说明书
本实用新型涉及一种民用废水处理装置，特别是一种民用废水回收利用节水装置。
当前城市居民住宅用的全是自来水冲洗厕所，据调查表明，每户按四口人计算，平均每人早晚两次用水冲厕所，水量为0.024立方米，每天用8次，水量是0.192立方米，每月按30天计算，水量为5.76立方米，每年就是69.12立方米，如果按每立方米0.40元计算，一年支出水费27.65元，如果全市每户厕所用水加起来，数目就更惊人了，由此可见，这不仅浪费了水的资源，同时又扩大了个人支出，而每天又有大量废水没有充分利用，白白地流入了下水道里。
本实用新型的目的是提供一种将废水回收利用代替厕所用水装置。
本实用新型是这样来实现的：在箱体内上部具有水盆，在水盆内底部上中间部位具有贯通漏水孔，在水盆下部具有塑料过滤网，在塑料过滤网下部具有海棉过滤网，在箱体右侧面中上部具有贯通溢流口，在下部具有贯通孔与排水管一端连接，排水管另一端与厕所便池进水管连接，在箱体底部上中间部位具有贯通排污孔，在排污孔上具有相对应的堵塞，在箱体底部具有箱体座架。
本实用新型与现有技术相比有如下优点：
1、结构简单，设计合理，经济实用;
2、节水效果显著，使用方便，易于推广。
