申请日1992.05.16
公开(公告)日1993.02.24
IPC分类号B01D24/14
摘要
一种处理含油污水双向过滤器，由筒体、上头盖、下头盖、人孔、上进水管、分水板、下进水管组、中心管、观察镜等构成，其特征是集水系统的筛管采用V 形不锈钢丝绕制成，筛管具有连续的缝隙，孔隙率高，耐腐蚀、耐磨、强度高、集水均匀、寿命长等特点。上进水管入口同轴线设置防砂器，防止反冲洗时造成的滤料流失，降低了罐体预留高度的20～30%。
権利要求書
1、一种处理含油污水双向过滤器，由筒体(8)、上头盖(6)、下头盖(10)、人孔(7)、上进水管(4)、分水板(5)、下进水管组(11)、中心管(9)、观察镜(2)、裙座(12)构成，本实用新型的特征是：集水系统(1)构件中筛管(15)采用V形不锈钢丝呈螺旋形绕制成管状体，内镶加强筋制成，筛管(15)一端用凹形堵板(21)焊封，另一端用大于筛管(15)直径6～10mm，长度50～60mm短接(22)焊接，并焊于集水系统汇管(13)上，在上进水管(4)口内上头盖(6)内壁同轴线设置一个防砂器(3)。
2、如权利要求1所述的含油污水双向过滤器，其特征在于防砂器(3)由上角钢圈(18)、下角钢圈(20)、4～8根角钢立柱(16)组焊成圆柱形框体，内铺设一层V形不锈钢丝呈螺旋形绕制成管状体剖开压平制成的底滤网(19)和卷制成的壁滤网(17)，底滤网(19)、壁滤网(17)与圆柱形框体相互接触部位均采用铜焊联接，防砂器(3)的上角钢圈(18)与上头盖(6)内壁接触部位采用连续焊联接。
说明书
本实用新型涉及一种处理含油污水的过滤装置。
在油田含油污水处理工程中，过滤器是不可缺少的水质净化处理设备，双向过滤器是比较理想的过滤装置。美国NATCO公司生产使用的双向过滤器具有过滤速度高、处理水质好、自动化程度高等特点，该设备主要用在处理地面水和地下水中的悬浮物，不适宜处理含油污水。双向过滤器的核心结构是集水系统，集水系统采用主干管横穿过滤器中部，集水滤管垂直均匀分布在主干管两侧，与主干管联接，集水滤管采用普通钢管钻孔，外包细目聚脂滤网或细目铜丝网，在正常使用中集水滤管要受到上下两个方向滤料和水的压力，在反冲洗时要受到反冲洗水流的冲击及滤料对滤网的磨擦，造成滤网的变形和损坏，缩短了滤网的使用寿命，影响双向过滤器的正常使用。在反冲洗过程中，滤料受到反冲洗水流的冲击，有一部分滤料悬浮在水中被排走，造成滤料流失。为了防止滤料流失，过滤器在设计时，要考虑增加一段予留段，使悬浮在水中的滤料缓冲沉降，增加了罐体的高度，增加了钢材的用量。
本实用新型的目的是提供一种克服上述不足的具有新结构的含油污水双向过滤器。

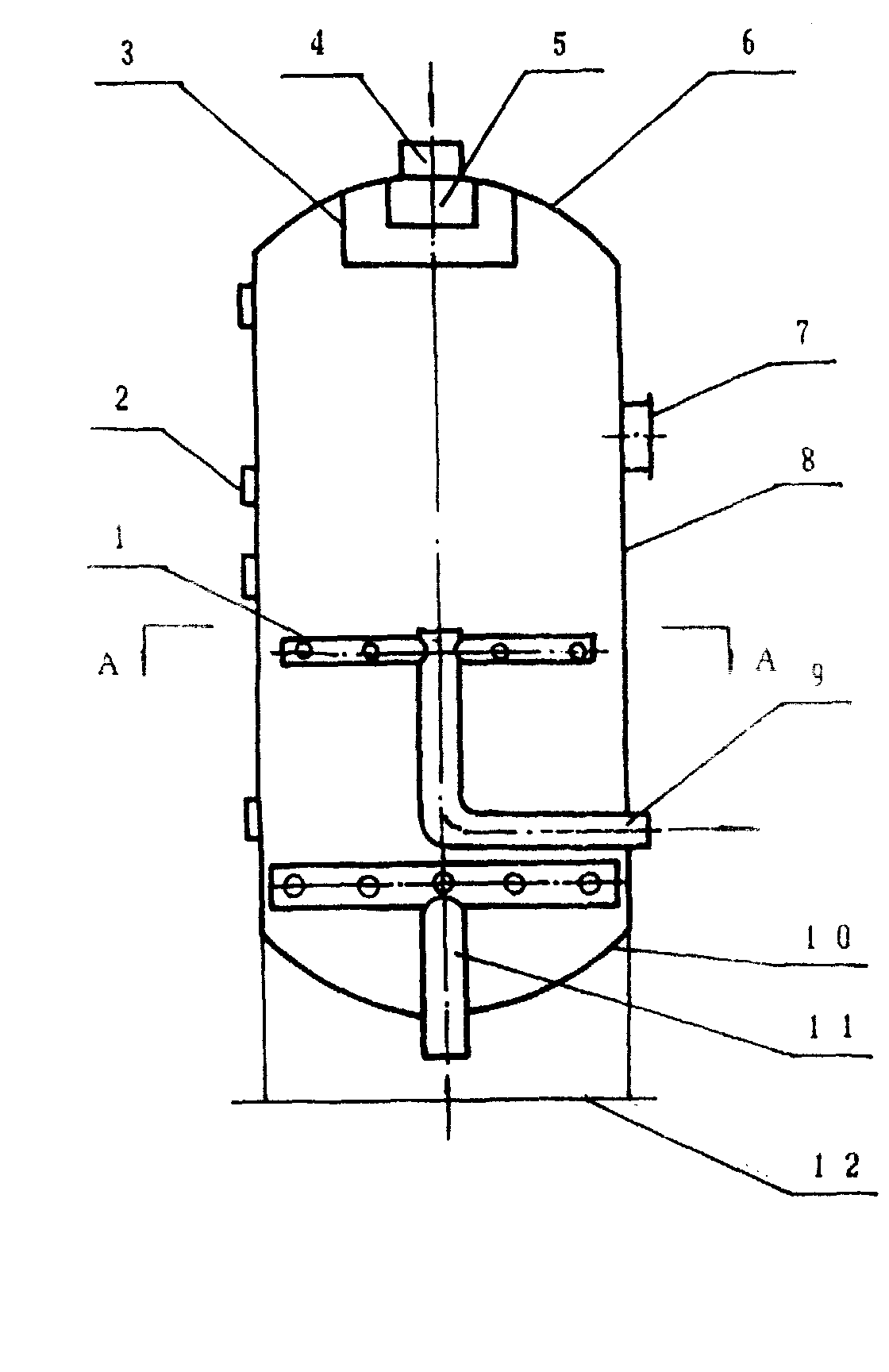

本实用新型的目的是这样实现的，一种含油污水双向过滤器由筒体(8)、上头盖(6)、下头盖(10)、入孔(7)、上进水管(4)、分水板(5)、下进水管组(11)、中心管(9)、观察镜(2)构成，本实用新型的特征是：集水系统(1)构件中筛管 (15)采用V型不锈钢丝呈螺旋形绕制成管状体，内镶加强筋制成，筛管(15)一端用凹形堵板(21)焊封，另一端用大于筛管(15)直径6～10mm、长50～60mm的短接(22)，焊于集水系统汇管(13)上。筛管(15)具有0.4～0.7mm的连续缝隙，孔隙率高，滤料颗粒与筛网两点接触，不易被堵塞，此种筛管耐腐蚀、耐磨、机械强度高，集水均匀、使用寿命长等优点。在上进水管(4)口内上头盖(6)内壁同轴线设置一个防砂器(3)，防止反冲洗时滤料流失，同时降低了过滤器缓冲沉降予留段高度的20～30%。
防砂器(3)是由上角钢圈(18)、下角钢圈(20)、4～8根角钢立柱(16)组焊成圆柱形框体，内铺设一层由V形不锈钢丝呈螺旋形绕制成的管状体剖开压平制成的底滤网(19)和卷制成的壁滤网(17)。底滤网(19)、壁滤网(17)与园柱形框体各接触部位采用铜焊连接。防砂器(3)的上角钢圈(18)与上头盖(6)内壁接触部位采用连续焊联接。
