申请日2017.12.27
公开(公告)日2018.05.04
IPC分类号C02F9/04; C02F103/16
摘要
本发明公开了一种一体式磷化废水处理装置，包括机架、机体外壳、储液室、预处理室、反应室、残渣处理机构、检测室、清水室、进液口、出液口、控制系统，所述机体外壳安装在机架上，所述机体外壳内依次设有储液室、预处理室、反应室、残渣处理机构、检测室和清水室，所述储液室、预处理室、反应室、残渣处理机构、检测室和清水室之间通过侧壁阻隔开，所述储液室与进液口连接，所述清水室与出液口连接，所述控制系统安装在机体外壳的外侧。本发明一种一体式磷化废水处理装置，采用多个处理室一体化结构，储液室内的废液可依次通过预处理室、反应室、残渣处理机构、检测室和清水室进行废水处理，装置造价低，结构简单，操作便利。
权利要求书

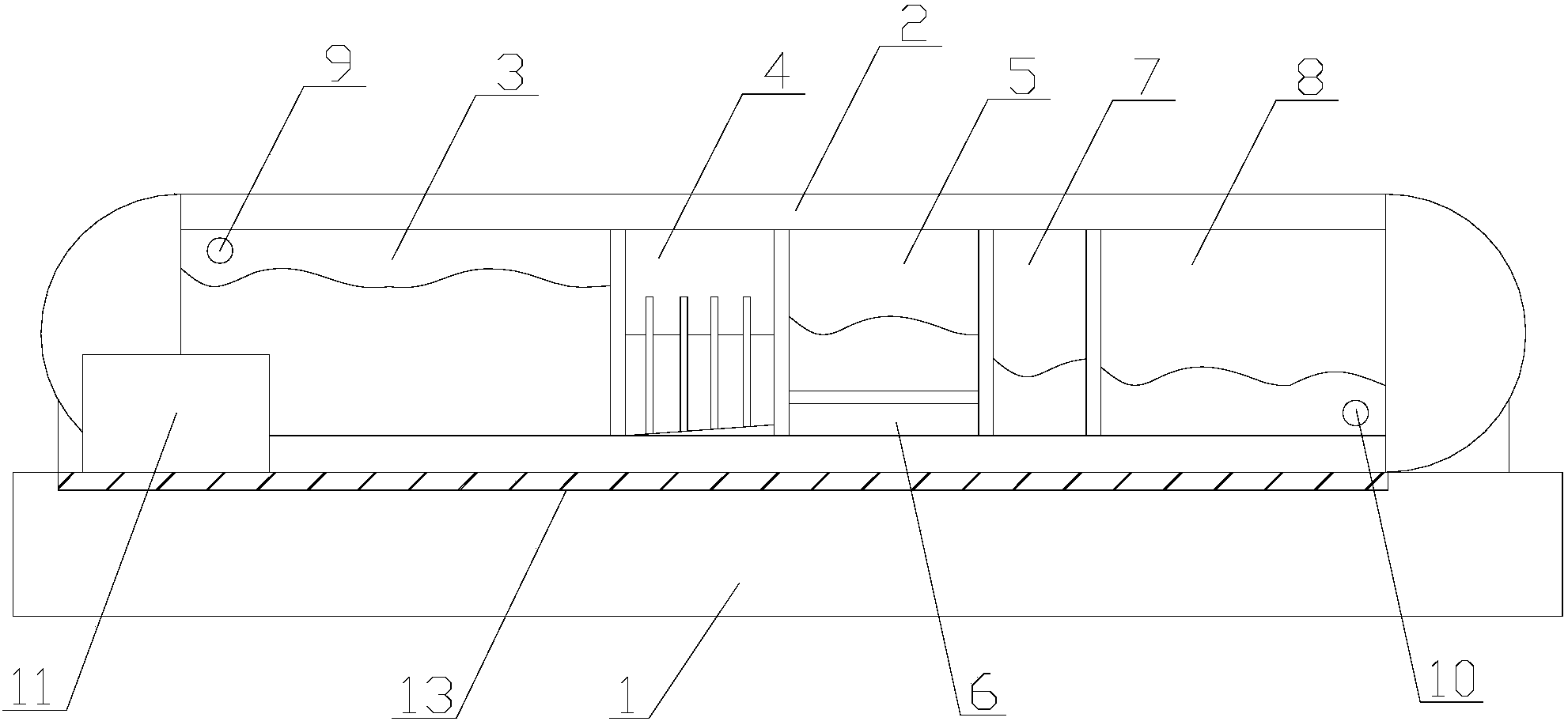

1.一种一体式磷化废水处理装置，其特征在于：包括机架(1)、机体外壳(2)、储液室(3)、预处理室(4)、反应室(5)、残渣处理机构(6)、检测室(7)、清水室(8)、进液口(9)、出液口(10)、控制系统(11)，所述机体外壳(2)安装在机架(1)上，所述机体外壳(2)内依次设有储液室(3)、预处理室(4)、反应室(5)、残渣处理机构(6)、检测室(7)和清水室(8)，所述储液室(3)、预处理室(4)、反应室(5)、残渣处理机构(6)、检测室(7)和清水室(8)之间通过侧壁(12)阻隔开，所述储液室(3)与进液口(9)连接，所述清水室(8)与出液口(10)连接，所述控制系统(11)安装在机体外壳(2)的外侧。
2.如权利要求1所述的一种一体式磷化废水处理装置，其特征在于：所述预处理室(4)包括预处理室本体(41)、若干竖隔板(42)、若干搅拌叶(43)、进水管(44)、出水管(45)、电机(46)、导流板(47)、处理室进液口(48)和处理室出液口(49)，所述处理室本体(41)包括左侧面(411)、右侧面(412)、底板(413)、顶面(414)、前面(415)和后面(416)，所述底板(413)上垂直地设有若干竖隔板(42)，所述若干竖隔板(42)之间相互平行，所述左侧面(411)和右侧面(412)底部设有若干搅拌叶(43)，所述左侧面(411)和右侧面(412)上还分别设有进水管(44)和出水管(45)，所述前面(415)上设有处理室进液口(48)，所述后面(416)上设有处理室出液口(49)，所述电机(46)固定在预处理室本体(41)外侧，所述处理室进液口(48)与导流板(47)相连接。
3.如权利要求2所述的一种一体式磷化废水 处理装置，其特征在于：所述若干竖隔板(42)交错地固定在左侧面(411)和右侧面(412)上，形成U形通道，所述相邻若干竖隔板(42)之间的间距相等。
4.如权利要求2所述的一种一体式磷化废水处理装置，其特征在于：所述底板(413)倾斜设置，倾斜方向为底板(413)靠近处理室进液口(48)的一侧稍低于靠近处理室出液口(49)一侧，且倾斜角度可为1～10°。
5.如权利要求2所述的一种一体式磷化废水处理装置，其特征在于：所述搅拌叶(43)间隔地安装在左侧壁(411)和右侧壁(412)的底部，且朝向与液体流向一致。
6.如权利要求1所述的一种一体式磷化废水处理装置，其特征在于：所述侧壁(12)中央设有通孔(121)，所述通孔(121)上设有移动门(122)，所述移动门(122)两侧表面设有若干加强筋(1221)。
7.如权利要求1所述的一种一体式磷化废水处理装置，其特征在于：所述机体外壳(2)为横向的圆筒状结构，包括筒体侧面(21)、前盖(22)和后盖(23)，所述筒体侧面(21)上设有若干观察窗(211)，所述观察窗(211)分别与储液室(3)、预处理室(4)、反应室(5)、残渣处理机构(6)、检测室(7)和清水室(8)的位置相对应。
8.如权利要求1至7中任一项所述的一种一体式磷化废水处理装置，其特征在于：所述机架(1)与机体外壳(2)固定处还设有减震膜(13)。
说明书
一种一体式磷化废水处理装置
【技术领域】
本发明涉及一种金属元件生产的技术领域，特别是一种一体式磷化废水处理装置的技术领域。
【背景技术】
在螺栓、螺母等金属工件的生产过程中，磷化是一种化学与电化学反应形成磷酸盐化学转化膜的过程，目的主要是给基体金属提供保护，在一定程度上防止金属被腐蚀;用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力;在金属冷加工工艺中起减摩润滑使用。磷化废水中除含有大量的磷酸盐、锌离子、酸碱物质及有机物外，根据生产工艺不同，有时还含有一定量的镍离子、铜离子或铅离子等重金属和表面活性剂等污染物，成分复杂。
传统技术上的磷化废水处理依次需要采用若干加工处理的装置，这些装置之间通过废液输送装置相互连接，占据空间大，操作复杂，工作效率低下，造价较高，不适合处理小型少量的磷化废液。
【发明内容】
本发明的目的就是解决现有技术中的问题，提出一种一体式磷化废水处理装置，将磷化废水处理流程一体化进行，造价低，结构简单，操作便利。
为实现上述目的，本发明提出了一种一体式磷化废水处理装置，包括机架、机体外壳、储液室、预处理室、反应室、残渣处理机构、检测室、清水室、进液口、出液口、控制系统，所述机体外壳安装在机架上，所述机体外壳内依次设有储液室、预处理室、反应室、残渣处理机构、检测室和清水室，所述储液室、预处理室、反应室、残渣处理机构、检测室和清水室之间通过侧壁阻隔开，所述储液室与进液口连接，所述清水室与出液口连接，所述控制系统安装在机体外壳的外侧。
作为优选，所述预处理室包括预处理室本体、若干竖隔板、若干搅拌叶、进水管、出水管、电机、导流板、处理室进液口和处理室出液口，所述处理室本体包括左侧面、右侧面、底板、顶面、前面和后面，所述底板上垂直地设有若干竖隔板，所述若干竖隔板之间相互平行，所述左侧面和右侧面底部设有若干搅拌叶，所述左侧面和右侧面上还分别设有进水管和出水管，所述前面上设有处理室进液口，所述后面上设有处理室出液口，所述电机固定在预处理室本体外侧，所述处理室进液口与导流板相连接。
作为优选，所述若干竖隔板交错地固定在左侧面和右侧面上，形成U形通道，所述相邻若干竖隔板之间的间距相等。
作为优选，所述底板倾斜设置，倾斜方向为底板靠近进液口的一侧稍低于靠近出液口一侧，且倾斜角度可为1～10°。
作为优选，所述搅拌叶间隔地安装在左侧壁和右侧壁的底部，且朝向与液体流向一致。
作为优选，所述侧壁中央设有通孔，所述通孔上设有移动门，所述移动门两侧表面设有若干加强筋。
作为优选，所述机体外壳为横向的圆筒状结构，包括筒体侧面、前盖和后盖，所述筒体侧面上设有若干观察窗，所述观察窗分别与储液室、预处理室、反应室、残渣处理机构、检测室和清水室的位置相对应。
作为优选，所述机架与机体外壳固定处还设有减震膜。
本发明的有益效果：本发明一种一体式磷化废水处理装置，解决了传统磷化废水处理装置相互连接、造价较高、占据空间大的问题，采用多个处理室一体化结构，储液室内的废液可依次通过预处理室、反应室、残渣处理机构、检测室和清水室进行废水处理，装置造价低，结构简单，操作便利。
