申请日2017.12.27
公开(公告)日2018.06.29
IPC分类号C02F9/14
摘要
本发明公开了一种脱色除臭的工业污水处理装置，包括过滤组件、脱色除臭组件和污水转移组件，所述过滤组件包括过滤塔、过滤网、电机、输送管道、水管，所述过滤塔的内部收容有所述过滤网;污水处理时，通过活性炭过滤层对过滤后的污水进行吸附脱色处理，通过水泵将脱色后的污水转移到所述好氧层进行微生物除臭处理，所述水泵将除臭处理过的污水导入所述调整层中，随后污水通过所述通孔从所述调整层进入所述厌氧层进行进一步的除臭处理，最后用所述水泵将污水从所述厌氧层转移到所述处理舱尾端进行排放，节约了成本，环保卫生，无二次污染，实现了污水的脱色除臭处理，让污水达到综合排放标准，使得污水处理效率提高。
权利要求书

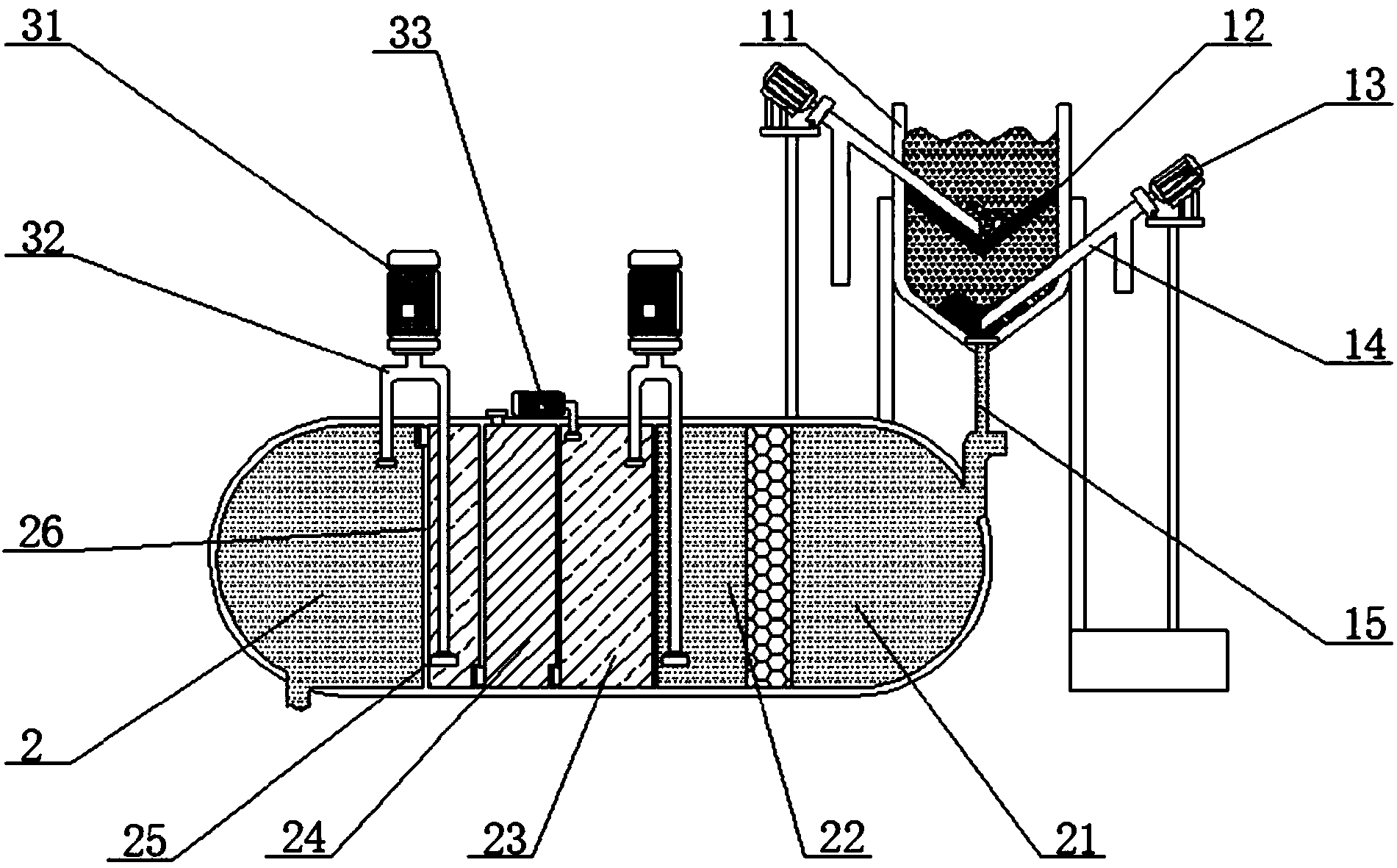

1.一种脱色除臭的工业污水处理装置，其特征在于：包括过滤组件(1)、脱色除臭组件(2)和污水转移组件(3)，所述过滤组件(1)包括过滤塔(11)、过滤网(12)、电机(13)、输送管道(14)、水管(15)、和螺旋杆(16)，所述过滤塔(11)的内部收容有所述过滤网(12)，所述电机(13)位于所述过滤塔(11)的右侧，所述电机(13)和过滤塔(11)之间通过所述输送管道(14)固定连接，所述电机(13)的输出轴传动连接于螺旋杆(16)，所述螺旋杆(16)位于输送管道(14)的内部，所述过滤塔(11)的下方设置有水管(15)，所述脱色除臭组件(2)包括处理舱(21)、活性炭过滤层(22)、好氧层(23)、调整层(24)、厌氧层(25)和隔板(26)，所述处理舱(21)的内部收容有所述活性炭过滤层(22)、好氧层(23)、调整层(24)和厌氧层(25)，所述活性炭过滤层(22)、好氧层(23)、调整层(24)和厌氧层(25)从右至左排列于所述处理舱(21)的内部，所述活性炭过滤层(22)、好氧层(23)、调整层(24)和厌氧层(25)之间通过所述隔板(26)分割，所述污水转移组件(3)包括水泵(31)、转移管道(32)和鼓风机(33)，所述水泵(31)通过所述转移管道(32)固定连接于所述处理舱(21)，所述鼓风机(33)固定连接于所述好氧层(23)，所述水泵(31)和鼓风机(33)均位于所述处理舱(21)的上方，所述电机(13)、水泵(31)和鼓风机(33)均于外部电源电性连接。
2.根据权利要求1所述的一种脱色除臭的工业污水处理装置，其特征在于：所述过滤塔(11)的底部和所述过滤网(12)均设置为漏斗形。
3.根据权利要求1所述的一种脱色除臭的工业污水处理装置，其特征在于：所述电机(13)、输送管道(14)和螺旋杆(16)的数量均为两个，所述其中一组电机(13)、输送管道(14)和螺旋杆(16)位于所述过滤塔(11)的右侧，所述另外一组电机(13)、输送管道(14)和螺旋杆(16)位于所述过滤塔(11)的左侧。
4.根据权利要求1所述的一种脱色除臭的工业污水处理装置，其特征在于：所述水泵(31)和转移管道(32)的数量均为两个，所述其中一组水泵(31)和转移管道(32)位于所述厌氧层(25)的上方，所述另外一组水泵(31)和转移管道(32)位于所述活性炭过滤层(22)的上方。
说明书
一种脱色除臭的工业污水处理装置
技术领域
本发明属于污水处理技术领域，具体涉及一种脱色除臭的工业污水处理装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的工业污水处理装置采用传统方法对污水进行脱色除臭，处理效果较差，需要反复净化处理才能达到污水综合排放标准。
目前的传统方法对污水进行脱色除臭，处理效果较差，需要反复净化处理才能达到污水综合排放标准，这导致污水处理成本较高，难以实现污水处理技术的进一步广泛应用。
发明内容
本发明的目的在于提供一种脱色除臭的工业污水处理装置，以解决上述背景技术中提出的目前的传统方法对污水进行脱色除臭，处理效果较差，需要反复净化处理才能达到污水综合排放标准，这导致污水处理成本较高，难以实现污水处理技术的进一步广泛应用的问题。
为实现上述目的，本发明提供如下技术方案：一种脱色除臭的工业污水处理装置，包括过滤组件、脱色除臭组件和污水转移组件，所述过滤组件包括过滤塔、过滤网、电机、输送管道、水管、和螺旋杆，所述过滤塔的内部收容有所述过滤网，所述电机位于所述过滤塔的右侧，所述电机和过滤塔之间通过所述输送管道固定连接，所述电机的输出轴传动连接于螺旋杆，所述螺旋杆位于输送管道的内部，所述过滤塔的下方设置有水管，所述脱色除臭组件包括处理舱、活性炭过滤层、好氧层、调整层、厌氧层和隔板，所述处理舱的内部收容有所述活性炭过滤层、好氧层、调整层和厌氧层，所述活性炭过滤层、好氧层、调整层和厌氧层从右至左排列于所述处理舱的内部，所述活性炭过滤层、好氧层、调整层和厌氧层之间通过所述隔板分割，所述污水转移组件包括水泵、转移管道和鼓风机，所述水泵通过所述转移管道固定连接于所述处理舱，所述鼓风机固定连接于所述好氧层，所述水泵和鼓风机均位于所述处理舱的上方，所述电机、水泵和鼓风机均于外部电源电性连接。
优选的，所述过滤塔的底部和所述过滤网均设置为漏斗形。
优选的，所述电机、输送管道和螺旋杆的数量均为两个，所述其中一组电机、输送管道和螺旋杆位于所述过滤塔的右侧，所述另外一组电机、输送管道和螺旋杆位于所述过滤塔的左侧。
优选的，所述水泵和转移管道的数量均为两个，所述其中一组水泵和转移管道位于所述厌氧层的上方，所述另外一组水泵和转移管道位于所述活性炭过滤层的上方。
优选的，所述隔板的数量为四个，所述活性炭过滤层、好氧层、调整层和厌氧层之间通过所述四个隔板分割，所述调整层两侧的隔板开设有通孔。
与现有技术相比，本发明的有益效果是：本发明的一种脱色除臭的工业污水处理装置，通过设置所述处理舱和所述水泵来进行污水脱色除臭处理的，污水处理时，通过活性炭过滤层对过滤后的污水进行吸附脱色处理，通过水泵将脱色后的污水转移到所述好氧层进行微生物除臭处理，除臭微生物与水中的恶臭物质发生吸附、凝聚和生物转化降解等作用，使得污水中的恶臭物质在水中得到去除，所述水泵将除臭处理过的污水导入所述调整层中，随后污水通过所述通孔从所述调整层进入所述厌氧层进行进一步的除臭处理，最后用所述水泵将污水从所述厌氧层转移到所述处理舱尾端进行排放，实现了对传统污水处理装置体积的缩小，节约了成本，环保卫生，无二次污染，实现了污水的脱色除臭处理，让污水达到综合排放标准，使得污水处理效率提高。
