申请日2017.12.27
公开(公告)日2018.07.17
IPC分类号G01N33/18
摘要
本实用新型公开了一种废水中有机物可被氧化性测试装置，包括设有进水口和出水口的电解箱，进水口与废水源连通，进水口还连通进水COD检测仪，出水口连通出水COD检测仪，所述电解箱内设有填料和能够在该填料所在区域产生直流脉冲电场的正、负电极板;本装置能够使废水中苯环、稠环、杂环类有机物被氧化成易被微生物降解的小分子链等有机物，然后通过对比废水中化学需氧量(COD)的变化，从而判断废水中苯环、稠环、杂环类等有机物的性质及含量及是否发生变化。结构简单，操作方便，且操作过程中不需要添加化学药品，绿色清洁安全。
权利要求书
1.一种废水中有机物可被氧化性测试装置，其特征在于，包括设有进水口和出水口的电解箱，进水口与废水源连通，进水口还连通进水COD检测仪，出水口连通出水COD检测仪，所述电解箱内设有填料和能够在该填料所在区域产生直流脉冲电场的正、负电极板。
2.根据权利要求1所述的废水中有机物可被氧化性测试装置，其特征在于，所述电解箱还设有进气口，进气口连通有气源。
3.根据权利要求2所述的废水中有机物可被氧化性测试装置，其特征在于，进水口和进气口均设在电解箱的下部，出水口设在电解箱的上部。
4.根据权利要求1所述的废水中有机物可被氧化性测试装置，其特征在于，还包括为所述正、负电极板供电的直流电源。
5.根据权利要求1所述的废水中有机物可被氧化性测试装置，其特征在于，所述直流脉冲电场的电压范围为25V-65V。
6.根据权利要求1所述的废水中有机物可被氧化性测试装置，其特征在于，还包括集水槽，所述集水槽与所述出水口连通。
7.根据权利要求1所述的废水中有机物可被氧化性测试装置，其特征在于，还包括用于将废水源中的废水输送至电解箱进水口的供水泵。
8.根据权利要求7所述的废水中有机物可被氧化性测试装置，其特征在于，所述供水泵为计量泵。
说明书
一种废水中有机物可被氧化性测试装置
技术领域
本实用新型属于环保及废水处理领域，具体是一种废水中有机物可被氧化性测试装置。
背景技术
废水中的有机物因各行业生产工艺不同，其成份十分复杂，其中的苯环、稠环、杂环类有机物难以生化降解，所以在对废水进行生化处理前，需要判断废水中这类有机物的大致种类及其可被氧化性强弱，但目前的判断方法，通常需要使用化学药品，而且工序复杂繁琐，有些方法还对人体有害。
发明内容
为了克服上述现有技术的不足，本实用新型任务是提供一种废水中有机物可被氧化性测试装置，本装置能够使废水中苯环、稠环、杂环类有机物被氧化成易被微生物降解的小分子链有机物，然后通过对比废水中化学需氧量(COD)的变化，从而判断废水中苯环、稠环、杂环类有机物的性质及含量及是否发生变化。结构简单，操作方便，且操作过程中不需要添加化学药品，绿色清洁安全。
本实用新型任务通过下述技术方案来实现：

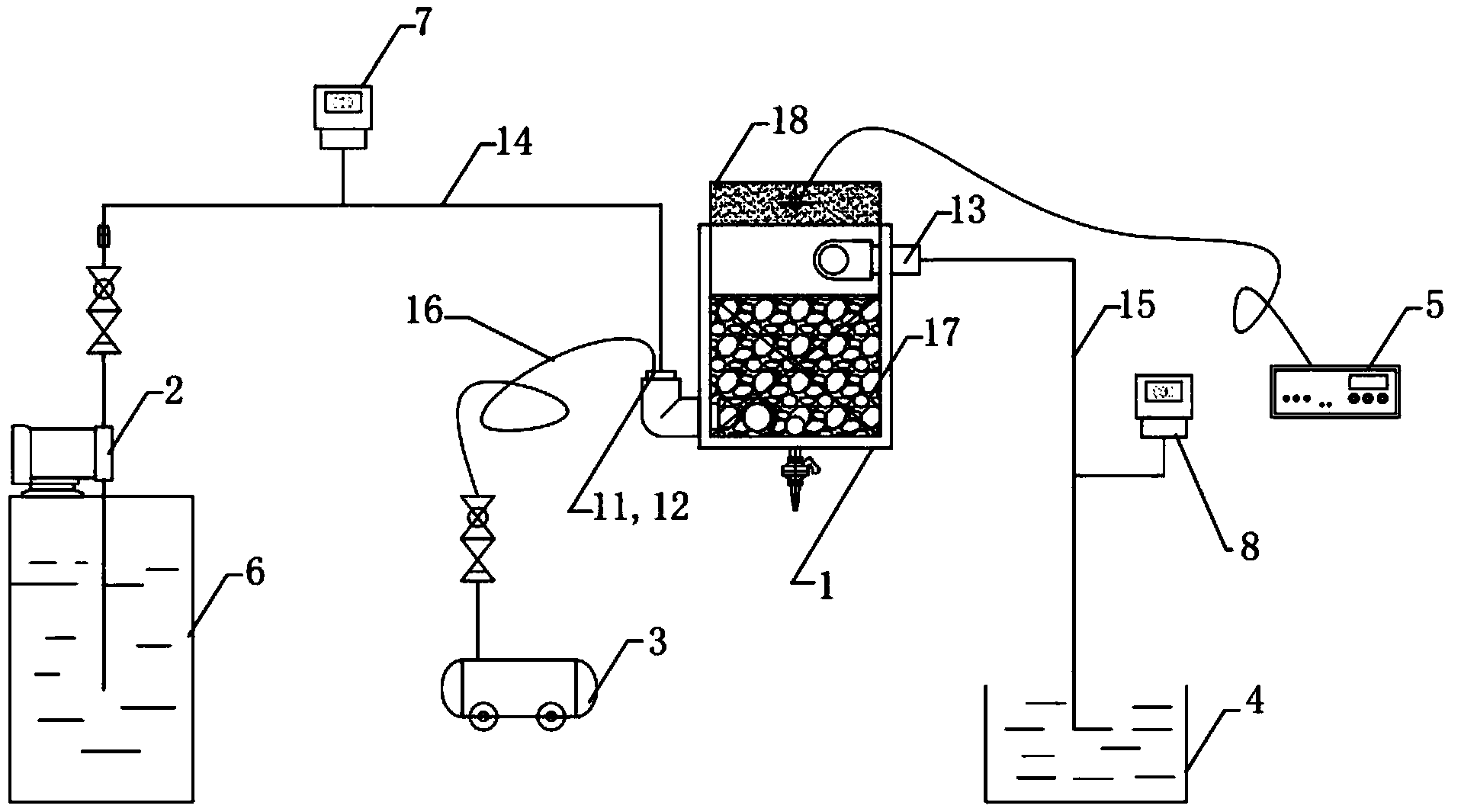

一种废水中有机物可被氧化性测试装置，包括设有进水口和出水口的电解箱，进水口与废水源通过进水管连通，进水口还连通进水COD检测仪，出水口连通出水COD检测仪，所述电解箱内设有填料和能够在该填料所在区域产生直流脉冲电场的正、负电极板。
优选，所述电解箱还设有进气口，进气口连通有气源，气源为空气泵、空气管路。
优选，进水口和进气口均设在电解箱的下部，出水口设在电解箱的上部，进一步优选进气口和进水口布置在电解箱底部。
优选，还包括为所述正、负电极板供电的直流电源。
优选，所述直流脉冲电场的电压范围为25V-65V。
优选，还包括集水槽，所述集水槽与所述出水口通过出水管连通。
优选，还包括用于将废水源中的废水输送至电解箱进水口的供水泵，进一步优选供水泵为计量泵。
使用时，将需要测试的废水样品通入电解箱中，在正、负电极板产生的直流脉冲电场和填料的催化及底部进入空气的共同作用下，使废水中产生具有强氧化性的羟基自由基，该羟基自由基能够氧化废水中的苯环、稠环、杂环类有机物，使之破环断链，变为较易被微生物降解的小分子有机物，通过进水COD检测仪和出水COD检测仪来分别检测电解箱进水口、出水口的化学需氧量(COD)，对比化学需氧量(COD)的变化，来判断废水中苯环、稠环、杂环类有机物的性质及含量及是否发生变化，如果化学需氧量(COD)明显下降，则表明该废水中有机物可被氧化性强，即该废水中有机物容易被氧化。和现有技术相比，本装置结构简单，操作方便，且操作过程中不需要添加化学药品，绿色清洁安全。
以下将结合实施例对本实用新型的构思、具体结构及产生的效果作进一步说明，以充分地理解本实用新型的目的、特征和效果。
