申请日1992.03.30
公开(公告)日1992.11.25
IPC分类号E03D1/32
摘要
废水新水混合双水位自流式卫生水箱是用于坐式和蹲式便器冲洗的节水卫生设备，由带废水进口 (14)的贮水箱(3)，双压密闭低水位进水阀(1)、大溢流孔速闭式冲水阀(11)及盖形盒(12)组成。新自来水和废水混合贮存使用。进水阀(1)控制新水最高水位(13)在水箱容积的1/2左右，溢水管(10)限制水箱最高水位(9)。盖形盒(12)可盛卫生用品。废水完全自流，废水不足时则用新水，使用中只需按冲水手柄(8)控制冲水量，可不耗或少耗新水。
権利要求書
废水新水混合双水位自流式卫生水箱是一种既能利用盥洗废水又可用新自来水的卫生水箱，是用于座式和蹲式便器冲洗的卫生设备，由贮水箱(3)、低水位进水阀(1)、冲水阀(11)组成，其特征在于贮水箱(3)上除具有新水进口(17)、排水口(15)以外，还制有直接引入盥洗废水的废水进口(14);在新水进口(17)上装有阀体及其立柱接管都很短的低水位进水阀(1)，用以将进入贮水箱(3)的新自来水水量限制在水箱最高水位(9)的二分之一左右、10到15升以内(即新水最高水位(13)以内)低水位进水阀(1)制成阀杆(5)铰连在浮子杠杆(6)机构的浮子(7)与固定支点(4)之间，阀杆(5)的关闭方向与浮子(7)浮力方向和阀杆(5)下端所带密封体(2)背面所受自来水压力作用方向相一致的双压密闭式结构，或将现有结构的进水阀通过减小阀体或立柱接管的长度来降低阀体在水箱中的高度或将浮子杠杆机构浮子一端朝下弯曲降低浮子位置的方法改制成低水位进水阀;在排水口(15)上装有大溢流孔速闭式冲水阀(11)，其溢流管(10)的通道最小横截面积大于或等于盥洗盆到废水进口(14)之间的通道最小横截面积，在冲水阀(11)关闭状态下，溢流管(10)上端开口在水箱中的高度即为水箱最高水位(9);盖形盒(12)既作为贮水箱(3)的上盖，又将其分隔出若干小格用以盛放卫生用品;由此组成一个新自来水和盥洗废水混合贮存使用并分别控制其最高水位的自流式卫生水箱。
说明书
本实用新型涉及一种卫生水箱，是用于卫生间便器冲洗的一种贮水控制设备。
现有的卫生水箱是由贮水箱、浮子式进水阀、冲水阀组成，安装在墙壁上使用。其贮水箱只有两个孔，一个是进水阀的新自来水进口，一个是冲水阀的排水口。水箱内只有一个控制水位，即由浮子式进水阀控制的水箱最高水位，水箱内全部贮存和消耗新自来水。其浮子式进水阀的阀体较长或其下端的立柱接管较长，使其安装在水箱中的位置较高，其控制水位为水箱最高水位。其浮子式进水阀杠杆机构的一端为进水阀阀杆，另一端为浮子，固定支点在中间并靠近阀体。当冲水以后水箱内水位下降，浮子亦在重力作用下随之下降，同时通过杠杆机构使进水阀阀杆向上运动并打开阀门，使新自来水流入箱内;水位又开始上升，浮子亦随之上升，并通过杠杆机构带动阀杆朝下运动，当水位升至水箱最高水位时，浮子浮力通过杠杆机构使阀杆朝下克服自来水的压力使进水阀关闭。冲水阀立柱管中心的溢流管通过水箱底部的夹层通道与排水口联通至便器，当水位超过最高水位后，用以溢出进水阀渗漏的水，因此其通道横截面积不大。冲水阀的开闭是通过冲水手柄杠杆机构提起并打开阀门，使水箱内的水排至便器，然后阀门在重力作用下回位关闭。现有水箱系统的主要缺点是完全消耗新水，用进水阀 控制水箱最高水位，其闭阀力与自来水压力方向相反，阀的密封性较差，经常漏水;冲水阀的溢流通道小，只能保证进水阀渗漏水的溢流。而近几年来专利文献中的利用废水的卫生水箱系统是独立的废水系统，由贮水箱、冲水阀及溢流管道组成，有的还有对废水加压或提升水位的机构，其主要缺点是只能使用废水，无废水或废水不足时无法冲洗便器，而且加压和提升机构较复杂，而且不能存放卫生纸、肥皂等卫生用品。
本实用新型是为了有效的利用盥洗及洗涤废水，在废水不足时又能方便的使用新自来水冲洗便器，解决进水阀密封不良等问题，使卫生水箱系统节约新水，操作使用方便，结构简单，制造容易。

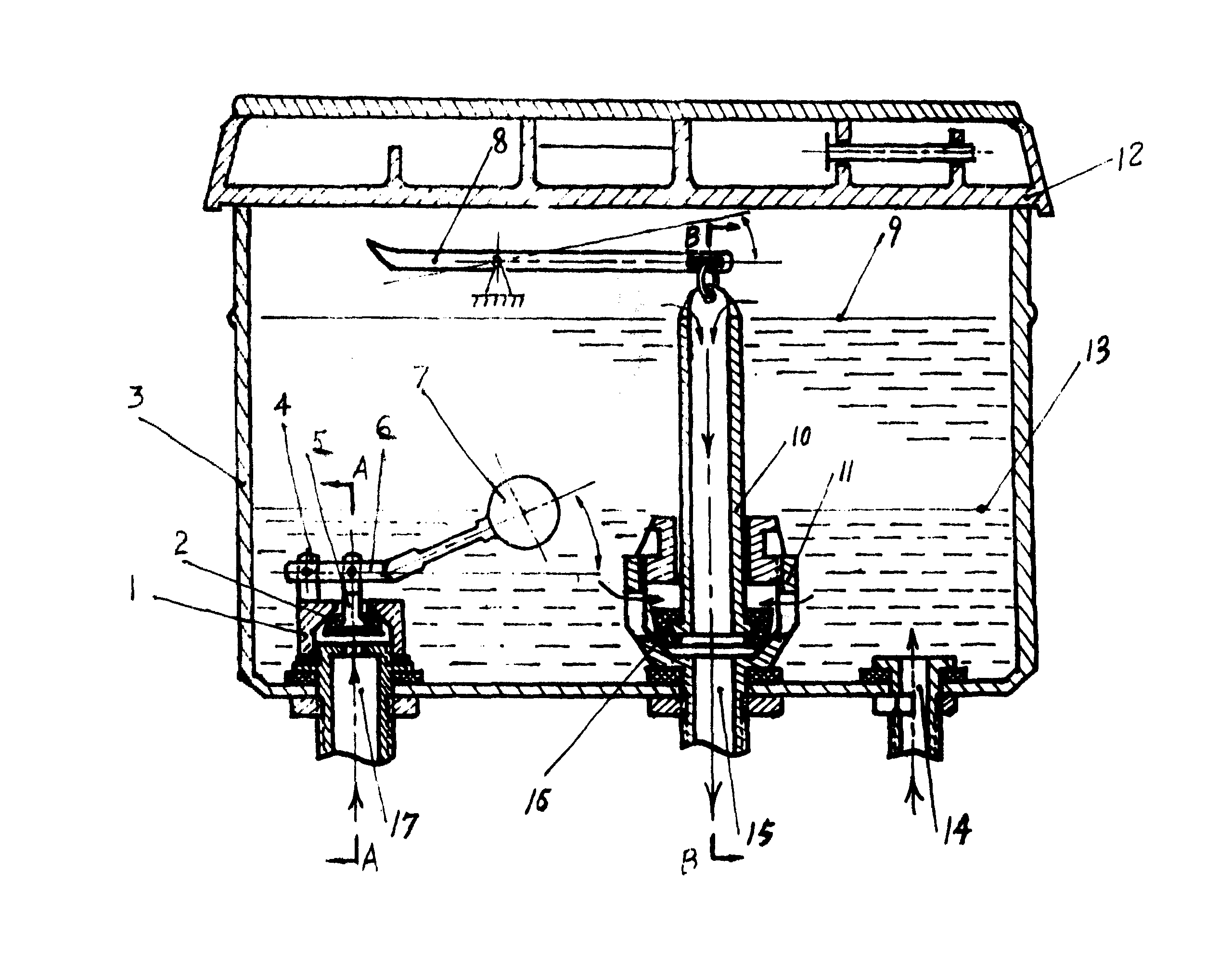

这个任务是通过以下途径来实现的，本实用新型由带有废水进口的三个孔贮水箱、低水位进水阀、大溢流孔速闭式冲水阀以及盖形盒组成，其结构如附图所示。贮水箱(3)除具有通常的新自来水进口(17)和排水口(15)以外，还有一个废水进口(14)，废水进口(14)通过管道和过滤器与盥洗盆的排水口连通，洗涤废水可由盥洗盆直接自流进入贮水箱(3)并与箱内新自来水混合在一起贮存，为增大废水的贮存量，贮水箱(3)还可以制得宽一些厚一些。低水位进水阀(1)安装固定在贮水箱(3)的新自来水进口(17)上，并与自来水管道连通，以控制进入贮水箱(3)的新自来水水量。低水位进水阀(1)阀体及立柱接管很短，即低水位进水阀(1)在贮水箱(3)中的高度低，使其控制位置低，当水位达贮水箱(3)容量的二分之一左右(约10-15升)时，低水位进水阀(1)即关闭，停止进新水，这个水位就是新水最高水 位(13)，其贮存量足以保证废水不足时冲洗的需要。双压密闭浮子式低水位进水阀(1)的空心浮子(7)固定在杠杆(6)的端部，杠杆(6)的另一端通过活动销钉与固定支点(4)铰连，带密封体(2)的阀杆(5)通过活动销钉与杠杆(6)铰连，其铰连点位于固定支点(4)与浮子(7)之间并靠近固定支点(4)，浮子可以在一定角度内绕固定支点(4)的销钉转动，同时带动阀杆(5)上下运动关闭或开启阀门。大溢流孔速闭式冲水阀(11)安装固定在贮水箱(3)的排水口(15)上，并通过冲水管道与便器联通，其阀杆(10)朝下的一端带有锥形密封体(16)，朝上的一端通过绳索或铁丝与固定在贮水箱(3)前壁上部的冲水手柄(8)杠杆机构相连，可随冲水手柄(8)上下运动打开或关闭冲水阀(11)。冲水阀(11)的阀杆(10)中心亦是溢流管，其通道最小横截面积大于或等于盥洗盆排出的废水的通道最小横截面积。在冲水阀(11)关闭状态下，阀杆亦即盥流管(10)上端开口至贮水箱内底的高度就是水箱最高水位(9)，超过该水位的水将通过溢流管(10)上端的开口和中心的通道溢出贮水箱(3)并流入便器，防止水由贮水箱(3)的上部溢出。溢流管阀杆(10)随冲水手柄(8)上升的高度由冲水阀(11)的上体限制，同时限制了阀门的开度及阀杆(10)的回位距离，以便于快速回位关闭。盖形盒作为贮水箱(3)的盖子，同时分隔出若干小格用以放置卫生纸、肥皂、洗衣刷、洗涤剂等卫生用品，盖形盒(12)上面带有上盖可以防水、防尘。
本实用新型作为废水新水混合双水位自流式卫生水箱其工作原理为，安装时必须保证系统内废水自流的水位差，应使盥洗盆排水口的水平高度高于贮水箱(3)的最高水位(9)，贮水箱(3) 的排水口(15)高于座式或蹲式便器的上平面(即盥洗盆的上平面距地面高度约80cm，贮水箱(3)的最高水位(9)距地面高度约为65cm，贮水箱(3)的底部排水口(15)距地面高度约为40cm)。使用中，当贮水箱(3)内的水位低于新水最高水位(13)时，低水位进水阀(1)的浮子(7)在自身重力作用下随水位下降，并通过杠杆(6)带动阀杆(5)向下移动使阀门开启，来自自来水管道的新水通过进水阀(1)流入贮水箱(3)，这时如有洗手等废水亦会同时由废水进口(14)进入贮水箱(3)，水箱内水位开始增高，浮子(7)随之上升并通过杠杆(6)带动阀杆(5)逐渐上升，直至阀杆(5)下端的密封体(2)与阀体上密封面接触，使低水位进水阀(1)关闭，新自来水停止进入贮水箱(3)，此时的水位就是新水最高水位(13)，其水量约10至15升，可以满足一次冲洗的需要，在废水不足时仍能保证正常冲水使用;低水位进水阀(1)关闭时，其阀门在两个力--杠杆机构传递并放大的浮子(7)浮力和密封体(2)背面所受的方向朝上的自来水压力的共同作用下保持密封，防止渗漏，当有废水不断流入贮水箱(3)时，箱内水位将逐渐上升，当水位达到并超过水箱最高水位(9)时，多余的水将通过溢流管(10)顺畅的排入便器，及时疏导了盥洗盆不断排出的废水，这时水箱最高水位(9)与新水最高水位(13)之间的水量在10至15升以上，至少能满足一次正常冲洗的需要量(水箱体积越大，贮存的废水越多，就能多保证几次冲洗使用)，冲洗所需水量由冲水手柄(8)控制，当按下冲水手柄(8)时，其杠杆机构带动冲水阀阀杆(10)向上移动使阀门开启，贮水箱(3)内的水通过排水口(15)流出并冲洗便器，当停止按压冲水手柄(8)后， 冲水阀阀杆(10)及密封体(16)在自身重力作用下和水流的带动下迅速下落回位，关闭排水通道;冲水以后，若贮水箱(3)内的水位仍高于新水最高水位(13)，则低水位进水阀(1)仍处于关闭状态，不补充新自来水，即这次冲洗只消耗了与部分废水等量的混合水，等于没有消耗新自来水;若冲水后贮水箱(3)的水位低于新水最高水位(13)，则等于这次冲洗消耗了当时水位到新水最高水位(13)之间这部分的新自来水，低水位进水阀(1)将如前所述开启并补充新自来水，直到贮水箱(3)内的水位达到新水最高水位(13)而后关闭，停止进入新水;若又有废水继续流入贮水箱(3)内，水位又会逐渐升高，直至达到水箱最高水位(9)后又开始由溢流管(10)溢流。
即本实用新型的优点及效果是一个贮水箱中实现了新自来水与废水混合贮存使用，并分别控制其最高水位，废水完全自流不需加压和提升水位的机构，除冲洗便器时需按压冲水手柄控制冲水水量外，其余过程自动控制;能不耗或少耗新水，废水不足或无废水时仍能保证正常冲洗使用，改善了新水进水阀的密封性，还可存放卫生用品。
