申请日1992.04.24
公开(公告)日1992.10.14
IPC分类号E03C1/282
摘要
本实用新型涉及一种户内污水处理排放器。它是在能控制污水排放的塞盖与壳体上端内口间装有软体挡栅;壳内下段的凸块锁装能使水迂回流动后排放的液流迂回机构。它能有效地防止堵塞下水管路和臭味外逸;清洁杂物方便省力;结构合理外形美观高雅。广泛适用于宾馆、餐厅、茶楼及家庭住宅等场合。
権利要求書

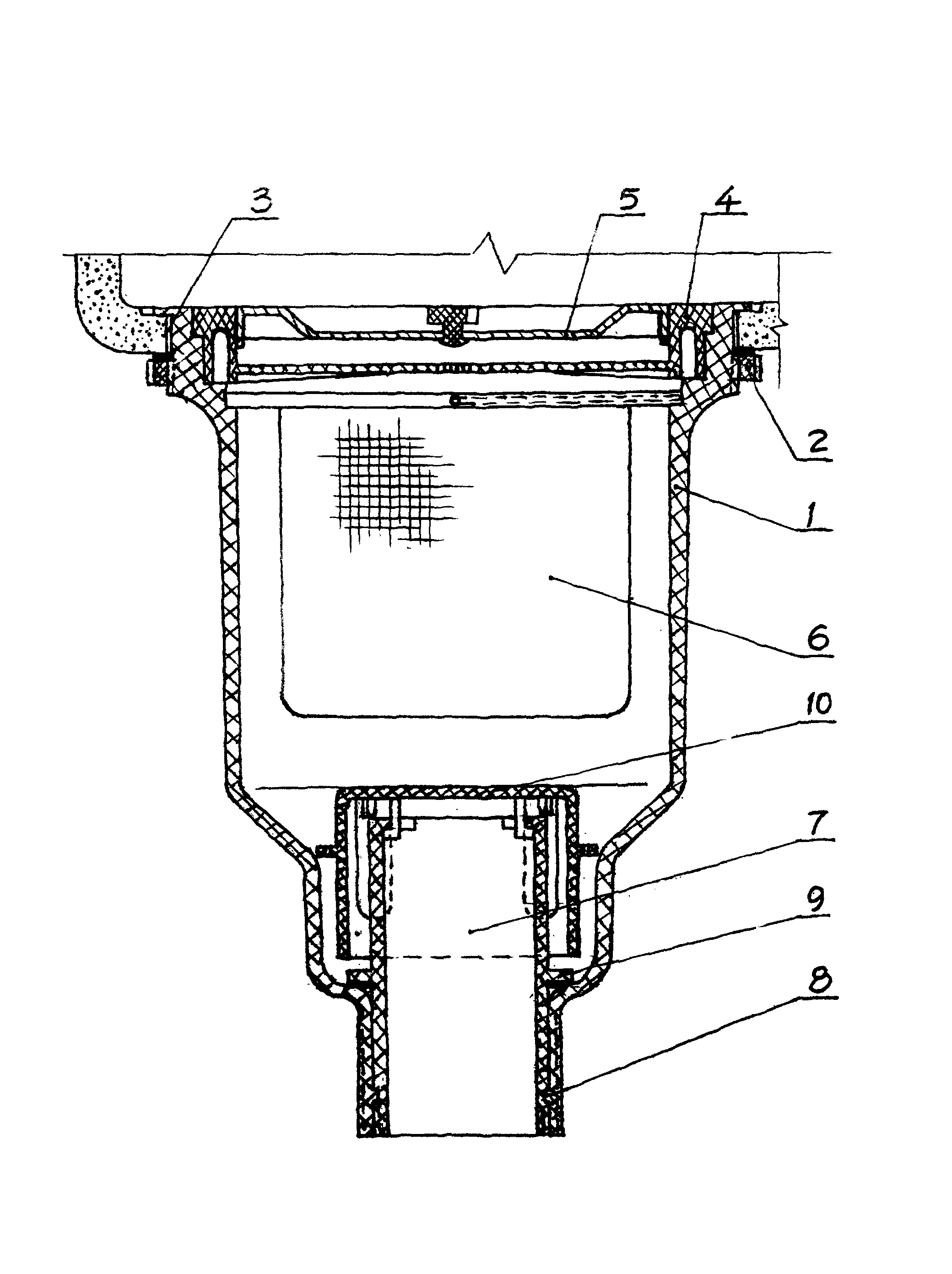

1、一种户内污水处理排放器，由上端设有向外翻边和外丝并用锁母、胶圈连接水容器出口下端设有能连接下水管道的外丝的壳体内，且上端内口装有塞盖，以及壳体内架装过滤篮组成，其特征是能控制污水流排放的塞盖与壳体上端内口之间装有软体挡栅;壳体下段内壁设有的凸块，锁装能使水流迂回流动后排放的液流迂回机构。
2、根据权利要求1所述的污水处理排放器，其特征是塞盖可以是断面呈 形的圆盖体，外圆边直接或镶有胶层与挡栅内口相密封，且盖体中心孔固装个把手构成;可以是所说的圆盖体底部沿圆周方向均布有过水孔，穿过中心孔的把手上固装个制有与所说过水孔对应的过水孔的阀板构成。
3、根据权利要求1所述的污水处理排放器，其特征是软体挡栅整体呈圆盒形，盒底以中心孔连通放射状开口，诸栅片的背面设有增强弹性的筋，盒边或许制有开口中空腔;或许制有封闭囊室以储存消毒液或香料液，边壁制有注入和滴出孔。
4、根据权利要求1所述的污水处理排放器，其特征是液流迂回机构是所说的壳内凸块，锁套个上端口带有向内翻边段外壁带有通过个胶圈能密封壳体下段的翼板的套管，距管上端10～100毫米处锁套个盲头柱壳形的帽盖，盖外壁带有与壳体内壁相贴近制有通孔的外翼板。
5、根据权利要求1或4所述的污水处理排放器，其特征是所说的液流迂回机构的套管，上端部周壁还制有开口或孔，接触锁套个盲头柱壳形且外翼板与壳体内壁相贴近板上制孔的帽盖。
6、根据权利要求1或4或5所述的污水处理排放器，其特征是所说的液流迂回机构的套管，接触锁套个沿外边制孔的蘑菇头壳形的帽盖。
说明书
本实用新型涉及一种废水的户内卫生管道装置，特别是户内污水处理排放器。
目前公知的宾馆、餐厅、茶楼以及家庭住宅等场合，所产生的污水多数夹有菜叶、残渣、骨刺、织物纤维等各种固体杂物。传统的排放方法是污水经入口的滤格板沿建筑物的下水管路系统排出，为防止下水管路臭味外溢，在水容器与下水管之间装有U型或W型的存水弯管件。该件处很容易使杂物悬挂、沉集而造成管件堵塞，影响下水管路的利用;这种堵塞的疏通往往又比较困难。为了解决这个问题，人们研究出不少的下水道防堵器，中国实用新型专利《洗涤池下水道防堵器》专利号88216670.0就是其中之一，在正常情况下它能有效地解决防堵，但是在便于安装、利用等方面尚有待改进之处。
本实用新型的目的是要克服公知技术的不足之处，提供一种改进的户内污水处理排放器。
本实用新型的目的是这样实现的：
能控制污水流排放的塞盖与壳体上端内口之间装有软体挡栅。壳体下段内壁设有的凸块，锁装能使水流迂回流动后排放的液流迂回机构。
塞盖可以是断面呈软体挡栅整体呈圆盒形，盒底以中心孔连通放射状开口，诸栅片的背面设有增强弹性的筋，盒边或许制有开口中空腔;或许制有封闭囊室以储存消毒液或香料液，边壁制有注入和滴出孔。
液流迂回机构是所说的壳内凸块，锁装个上端口带有向内翻边段外壁带有通过个胶圈能密封壳体下段的翼板的套管，距管上端10～100毫米处锁套个盲头柱壳形的帽盖，盖外壁带有与壳体内壁相贴近制有通孔的外翼板。
所说的液流迂回机构的套管，上端部周壁还制有开口或孔，接触锁套个盲头柱壳形且外翼板与壳体内壁相贴近板上制孔的帽盖。
所说的液流迂回机构的套管，接触锁套个沿外边制孔的蘑菇头壳形的帽盖。
本实用新型的优点：能有效地防止堵塞下水管路和臭味外溢;清洁杂物方便省力;结构合理，外型美观高雅。
