申请日1992.03.02
公开(公告)日1992.09.02
IPC分类号G01F1/06
摘要
本实用新型涉及明渠污水流量计的改进，矩形壳体的两个竖直侧面中部垂直方向加工有导槽，滑块位于导槽内，轮轴安装在滑块的中心孔内，轮轴上安装有传感轮，传感轮上均匀加工有叶片，并设置有深度和转数传感器，将传感信号输入到计算机单元计算，并累计污水流量。具有结构简单、体积小、安装使用方便、耐腐蚀，测量精度高等特点。
権利要求書
1、简易明渠污水流量计，是由壳体、滑块、传感轮、叶片组成，其特征在于壳体1的两个竖直侧面的中部垂直方向加工有导槽2，滑块3位于导槽内，轮轴4安装在滑块的中心孔内，轮轴上安装有传感轮5，在矩形壳体底面中部加工成与传感轮相对应的圆弧形凹面，叶片6均匀加工在传感轮上，在传感轮上设置有深度传感器和转数传感器。
说明书
本实用新型涉及一种环保监测仪器，特别是明渠污水流量计的改进。
目前用于计量生产、生活污水体积流量的流量计种类很多，但用来测量明渠污水流量的仪器很少，这些明渠污水流量计大都是被计量的水流全部从流量计的水槽中流过，并通过设置在水槽内的传感元件将流过污水的流量传递给计算机数据处理单元，自动累计出污水体积流量，但是由于其结构复杂，运行可靠性差等原因，在推广使用时受到限制。
本实用新型目的是提供一种靠传感轮自身在污水流中的深度位置及转数提供流量检测信号并通过计算机给出检测结果的简易明渠污水流量计。

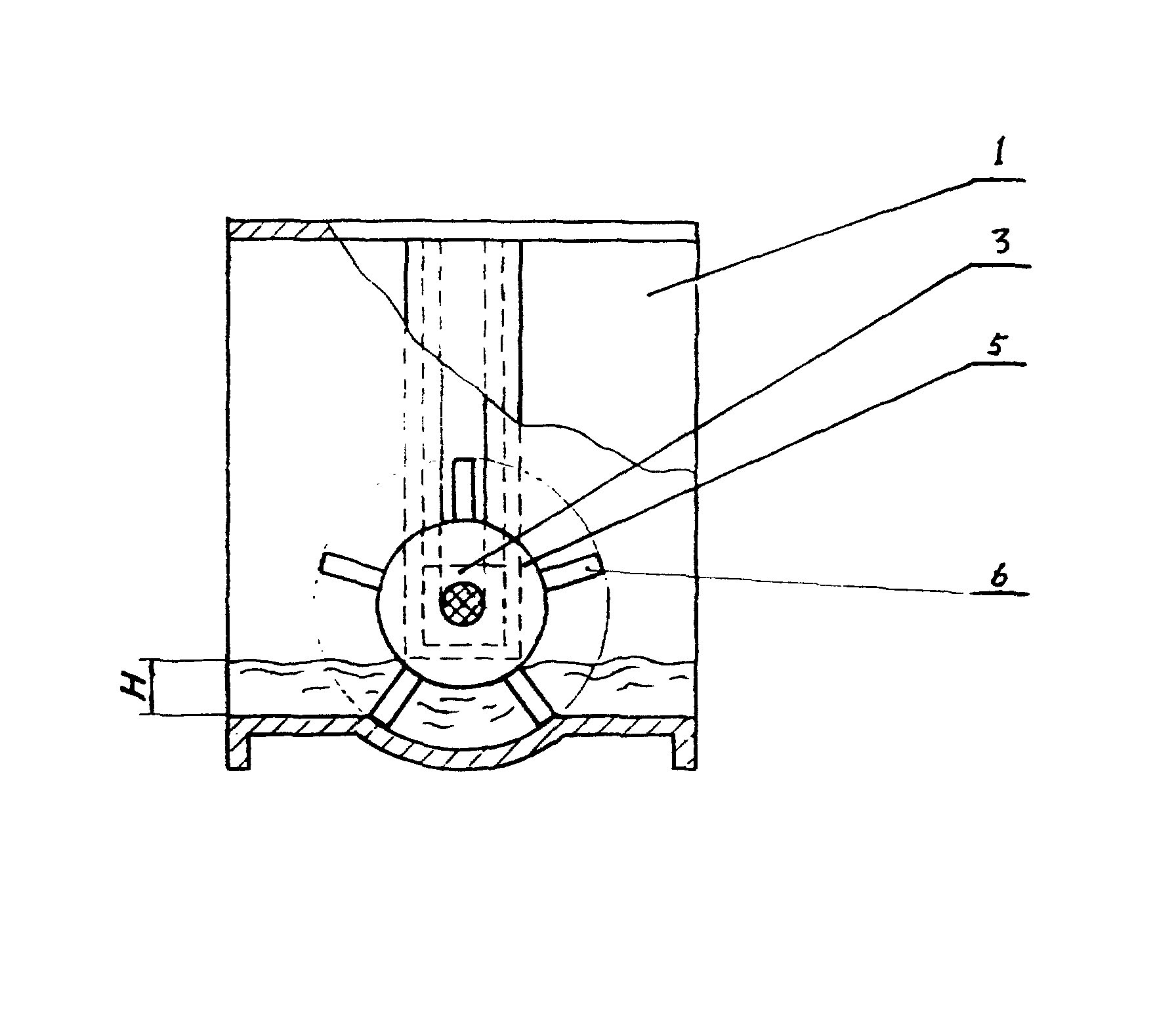

本实用新型是由壳体、滑块、传感轮、叶片组成，壳体1的两个竖直侧面的中部垂直方向加工有导槽2，滑块3位于导槽内，轮轴4安装在滑块的中心孔内，轮轴上安装有传感轮5，在矩形壳体底面中部加工成与传感轮相对应的圆弧形凹面，叶片6上均匀加工在传感轮上，在传感轮上设置有深度传感器和转数传感器。
