申请日1992.04.04
公开(公告)日1992.09.09
IPC分类号C02F3/20
摘要
圆盘式微孔曝气器属于给排水技术领域，它由圆盘薄膜，圆盘底座，中心螺母，套箍构成，与原曝气器相比，在同等工况条件下，曝气充氧性能好，可节省一次性投资40%，年运行费用节省70%，并且结构简单，价格低廉，易于制造与维修，广泛应用于污水处理工程。
権利要求書

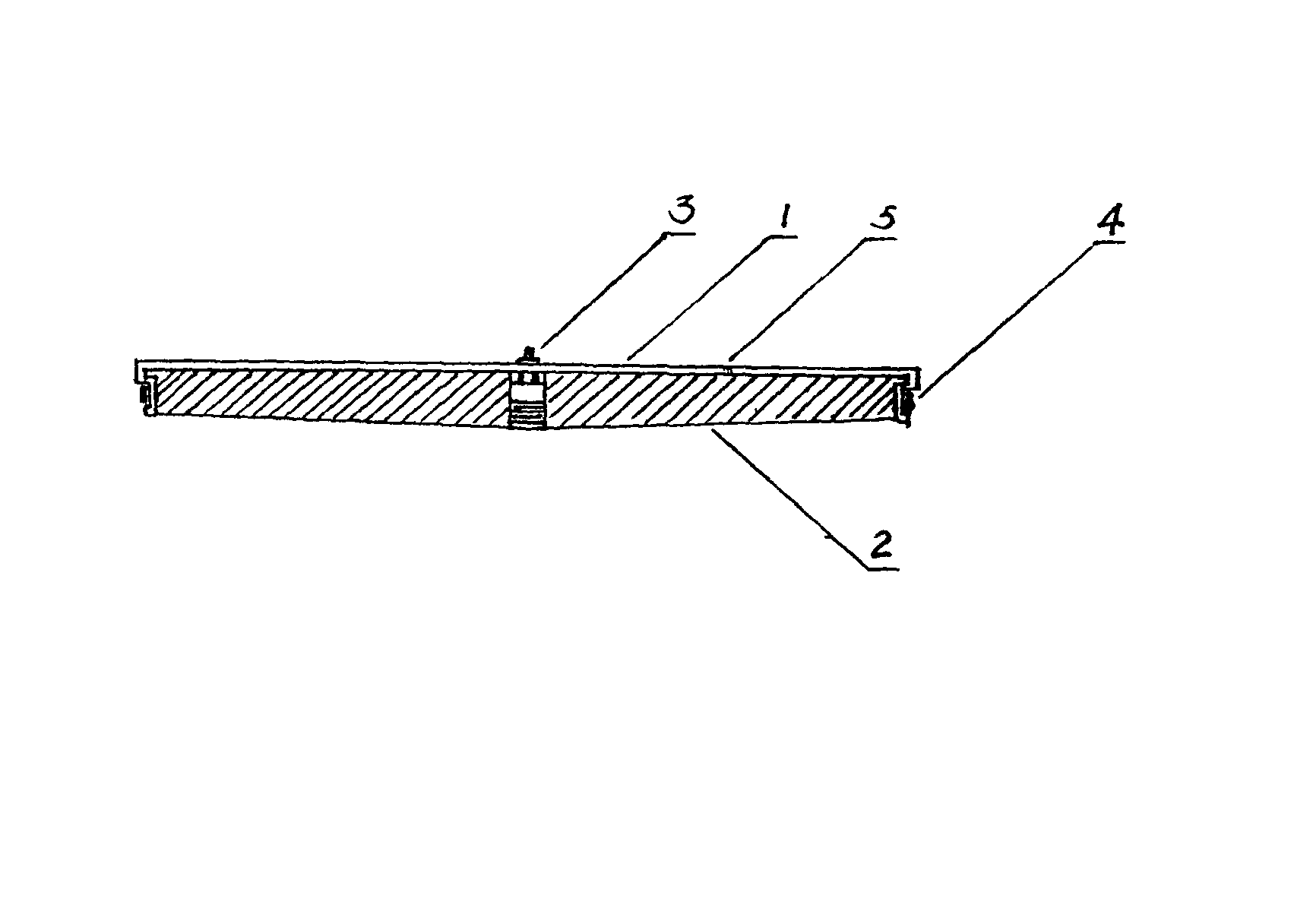

一种由套箍4构成的圆盘式微孔曝气器，其特征在于构成中还包括圆盘薄膜1，圆盘底座2，中心螺母3;圆盘底座下面中心处带有进气孔和丝扣接头;圆盘底座通过中心螺母和套箍固定在圆盘底座上，其上有500-15000个小口子5，圆盘薄膜厚度为1-5mm，直径为200-700mm。
说明书
本实用新型属于污水处理设备。
在污水处理诸方法中，生化处理是一种即经济又有效的方法。提高生化处理效果的因素很多，其中重要的因素之一是水中要有充足的溶解氧，而曝气器是向污水供氧的关键装置。在相同条件下，微孔曝气器比大，中气泡曝气器充氧性能好，效率高。目前已应用的钟罩式，平板式微孔曝气器存在着对空气除尘净化要求严格，使空气净化设备造价高，提高了工程投资。而且该种曝气器孔眼极易堵塞，造成阻力增加，充氧性能降低，就迫使工人增加清洗设备的次数。
本实用新型的目的在于提供一种新型微孔曝气器--圆盘式微孔曝气器，以克服上述微孔曝气器存在的缺点。
本实用新型的目的是这样实现的：在平面式的圆盘底座上套上带有小口子的圆盘薄膜，并用中心螺母及套箍将圆盘薄膜固定在圆盘底座上。这样该曝气器向污水中充氧时，空气通过圆盘底座上的孔眼进入圆盘薄膜与圆盘底座之间，在空气压力作用下，圆盘薄膜鼓起，离开圆盘底座，形成工作配气空间，并使圆盘薄膜上的小口子张开，达到空气向水中均匀扩散，实现了充氧目的。
该曝气器的圆盘薄膜上的小口子的数及大小是按照曝气时既能产生微小气泡，又不易堵塞，而且还能保证圆盘薄膜的材质性能不变的条件而设计的。因而对空气的净化程度要求不严 格，在污水处理工程中节省了空气净化设备的投资，并减少了设备运行中的维修。在停止鼓气时，由于圆盘薄膜与圆盘底座之间设有空气压力，圆盘薄膜上的小口子自动闭合，由于水压作用圆盘薄膜紧贴于圆盘底座上。所以，曝气池中的混合液始终不能产生回流至曝气器内。也就减少了设备运行中的维修。该曝气器与其它微孔曝气器相比，在同等工况条件下，曝气充氧性能高于其它曝气器，而且还可以节省一次性投资40%，年运行费用节省70%，该曝气器的结构简单，价格低廉，易于制造与维修。
