申请日1992.08.16
公开(公告)日1993.07.14
IPC分类号C02F9/00; B01J19/30; B01D21/02; B01D24/02; C02F3/10; C02F5/00
摘要
一种循环污泥法合成给排水渠道，包括水平及梯形渠道的双层三向四带隧道渠，垂直渠道的双层三环四带水塔及水井和双层三角四带水塔及水井，均为污水处理设置在一个渠道设备之中，并能方便地回收污水资源的非食用水，剩余污泥和污泥沼气。
権利要求書
1、一种循环污泥法合成给排水渠道，包括水平及梯形渠道的双层三向四带隧道渠，垂直渠道的双层三环四带水塔及水井和双层三角四带水塔及水井，有着一系列垂直封闭的塔井、水平连接在一个渠道外墙之中，其特征是：一级处理消化带、二级处理氧化带、三级处理淡化带和净化带顺序给排水连接;消化带循环沉淀、氧化带生物过滤、淡化带化学沉淀和净化带复合过滤、全部并连分流为循环污泥混合原始污水连接。

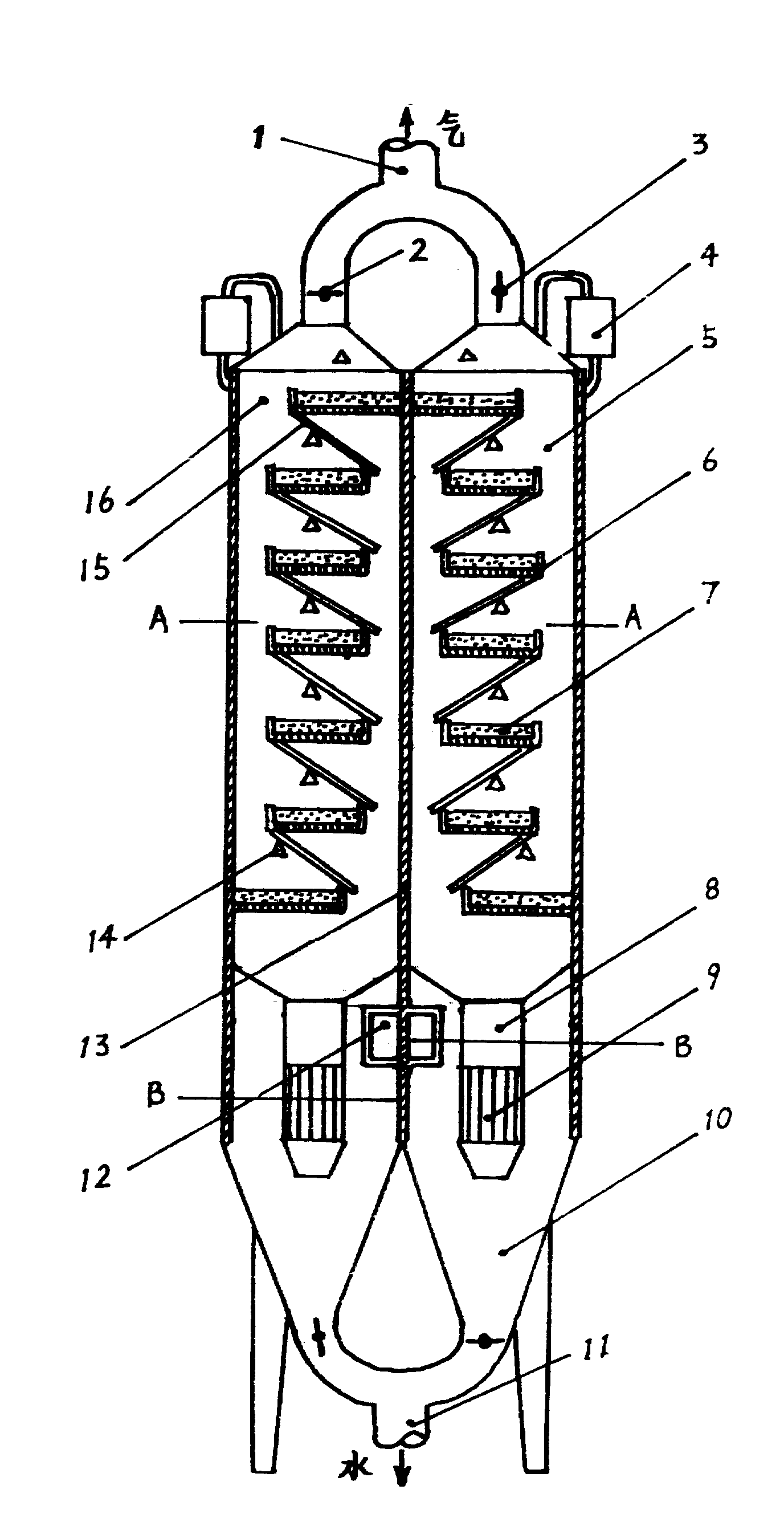

2、根据权利要求1所述的渠道，其特征是：消化带是一组Ц形双层、循环整流循环沉淀的斜板式塔井，其井底分流循环沉淀污泥和回收消化剩余污泥连接;井顶为回收消化污泥沼气连接;循环混合污水经循环沉淀出水即与后续氧化带进水连接。
3、根据权利要求1或权利要求2所述的渠道，其特征是：氧化带是一组Ц形双层、循环整流生物过滤的填料式塔井，其井底分流生物过滤污泥连接;顶面平台依次循环混合空气氧连接;生物过滤出水即与后续淡化带进水连接。
4、根据权利要求1或权利要求3所述的渠道，其特征是：淡化带是一组Ц形双层、循环整流化学沉淀的斜板式塔井，其井底分流化学沉淀污泥连接;顶面平台依次循环混合软化剂、除磷剂、除盐剂和助滤剂连接;化学沉淀出水即与后续净化带进水连接。
5、根据权利要求1或权利要求4所述的渠道，其特征是：净化带是一组平行沉淀斜板、生物填料和多层介质填料复合过滤的升流式塔井，其井底分流复合过滤的冲洗污泥连接;顶面平台混合消毒剂连接即输出为末端回收的非食用水。
6、根据权利要求1或以上权利要求所述的渠道，其水平及梯形渠道的双层三向四带隧道渠的特征是：渠道二侧为依次间隔的侧通道，交替纵向二侧自内向外或自外向内的横向连接;顶部则为依次间隔的顶通道及其顶流管，交替纵向顶部自上向下或自下向上的垂向连接。
7、根据权利要求1或权利要求6所述的渠道，其垂直渠道的双层三环四带水塔及水井的特征是：主体塔井分成上、下二层及底层，内、外二环及底环，下层内环和底层延伸至外环边缘的底环塔井为消化带，上层外环塔井为氧化带，下层外环塔井为淡化带，上层内环塔井为净化带。
8、根据权利要求1或权利要求7所述的渠道，其垂直渠道的双层三角四带水塔及水井的特征是：主体塔井正交分成四个一层方形塔井，每个方形塔井对称分为一对三角形塔井，并依次连接为消化带、氧化带、淡化带和净化带。
说明书
本发明涉及一种污水处理流程，尤其是污水处理能回收污水资源的循环污泥法合成给排水渠道;包括水平及梯形渠道的双层三向四带隧道渠，垂直渠道的双层三环四带水塔及水井和双层三角四带水塔及水井。
现有一般地面水渠和垂直渠道在地面上的水塔及在地面或水面下的水井，都是在日常环境中司空见惯、平凡而又频繁地给水或排水。但有这样的一些问题：一方面这些水渠、水塔及水井都是输送原水，并不运作给水处理或排水处理;另一方面所在给水后和排水前的现有污水处理，自从活性污泥法创立及在1914年开始实施以来，其传统生物处理污水流程是一种二级处理，且于现有各种渠道而外需要更多的地面和费用，建造和运作现有各种污水处理设备。然而，生物处理出水因不能直接作为一般工业重复用水而被普遍地排放出去，其结果不仅仍是经久大量地浪费污水资源，丧失其经济收益，而且是常年累积地污染水体环境，且在全球泛滥成灾。
本发明的目的是提供一种循环污泥法合成给排水渠道，包括水平及梯形渠道的双层三向四带隧道渠，垂直渠道的双层三环四带水塔及水井和双层三角四带水塔及水井，均为污水处理设置在一个渠道设备之中，并能方便地回收污水资源的非食用水，剩余污泥和污泥沼气。
本发明的目的是这样实现的：一种循环污泥法合成给排水 渠道，有着一系列垂直封闭的塔井、水平连接在一个渠道外墙之中，且为循环污泥法合成给排水流程：即一级处理消化带、二级处理氧化带、三级处理淡化带和净化带顺序给排水连接;消化带循环沉淀、氧化带生物过滤、淡化带化学沉淀和净化带复合过滤，全部并连分流为循环污泥混合原始污水连接。因此，当循环污泥混合原始污水连接为一种稳定的循环混合污水时，所含各种污染物质由于全部并连分流为循环污泥的足够分离而能充分净化为某种任意稳定的非食用水，其循环消化的剩余污泥和污泥沼气，也就随之能被足够分离出来，从而能够方便地实现污水处理必须全面回收污水资源，才能达致污水最终无害化处理的环境目的。
由于本发明的上述渠道，包括一系列单元塔井，连接管道和闸门，沉淀斜板和生物填料，均可在一个渠道设备内预制组装而成，同时方便地运作全部流程，仅采用渠道自身的建造构件，所以结构简单严密，用地高度集中，造价相对便宜，而且持久耐用及安全可靠。
