申请日2017.12.27
公开(公告)日2018.09.21
IPC分类号C02F9/14
摘要
本实用新型公开了一种工业用蜡及溶剂的生产废水处理设备，属于废水处理技术领域。它包括废水调节池、调节池提升泵、流量计、絮凝反应池、助凝反应池、絮凝剂加药箱、助凝剂加药箱、沉淀池、MBR生化池、抽吸泵、清水池、气动隔膜泵、板框压滤机、MBR排泥泵。针对工业防腐用蜡及溶剂生产废水的处理，通过沉淀和压滤双重固液分离有效去除废水中的悬浮物;采用刮刀式电磁流量计有效计量，避免废水中粘性悬浮物的附着导致计量失效;通过MBR生化池有效处理废水中的有机物，能够高效处理，实现达标排放。
权利要求书
1.一种工业用蜡及溶剂的生产废水处理设备，其特征在于：它包括废水调节池、调节池提升泵、流量计、絮凝反应池、助凝反应池、絮凝剂加药箱、助凝剂加药箱、沉淀池、MBR生化池、抽吸泵、清水池、气动隔膜泵、板框压滤机、MBR排泥泵;
所述废水调节池通过调节池提升泵、流量计与絮凝反应池连接;
所述絮凝反应池与助凝反应池连接，絮凝反应池、助凝反应池分别连接有絮凝剂加药箱、助凝剂加药箱;
所述助凝反应池与沉淀池连接;
所述沉淀池上清液接入MBR生化池，沉淀池下部污泥、混合液通过气动隔膜泵接入板框压滤机，板框压滤机滤液接入MBR生化池;
所述MBR生化池污泥通过MBR排泥泵接入沉淀池，MBR生化池上清液通过抽吸泵接入清水池。
2.根据权利要求1所述一种工业用蜡及溶剂的生产废水处理设备，其特征在于：所述流量计采用刮刀式电磁流量计。
3.根据权利要求1所述一种工业用蜡及溶剂的生产废水 处理设备，其特征在于：所述MBR生化池内设有膜组件，膜组件由底部的曝气装置和上部的中空纤维超滤膜构成，曝气装置进气端连接有鼓风机，中空纤维超滤膜出水端与清水池之间通过抽吸泵连接。
说明书
一种工业用蜡及溶剂的生产废水处理设备
技术领域
本实用新型涉及一种工业用蜡及溶剂的生产废水处理设备，属于废水处理技术领域。
背景技术
在工业防腐用蜡及溶剂生产企业，产品生产过程和设备清洗过程中，都会产生一些含蜡和一些溶剂的废水，为了保护环境，这些废水需要妥善处理。这种废水中悬浮物和COD含量均较高，通常呈乳浊状态，且悬浮物有一定粘性，处理难度较大。由于该工业防腐用蜡及溶剂生产企业较少，产生废水量也不大，废水过去常采用外运方式处理，但随着环保要求日趋严格，对污染物的转移限制越来越多，需要就地处理该废水，因此亟需一种简单的设备对工业防腐用蜡及溶剂生产废水进行有效的处理。
发明内容
本实用新型所要解决的技术问题在于：提供一种工业用蜡及溶剂的生产废水处理设备，它解决了目前工业防腐用蜡及溶剂生产废水无法就地处理的问题。
本实用新型所要解决的技术问题采取以下技术方案来实现：

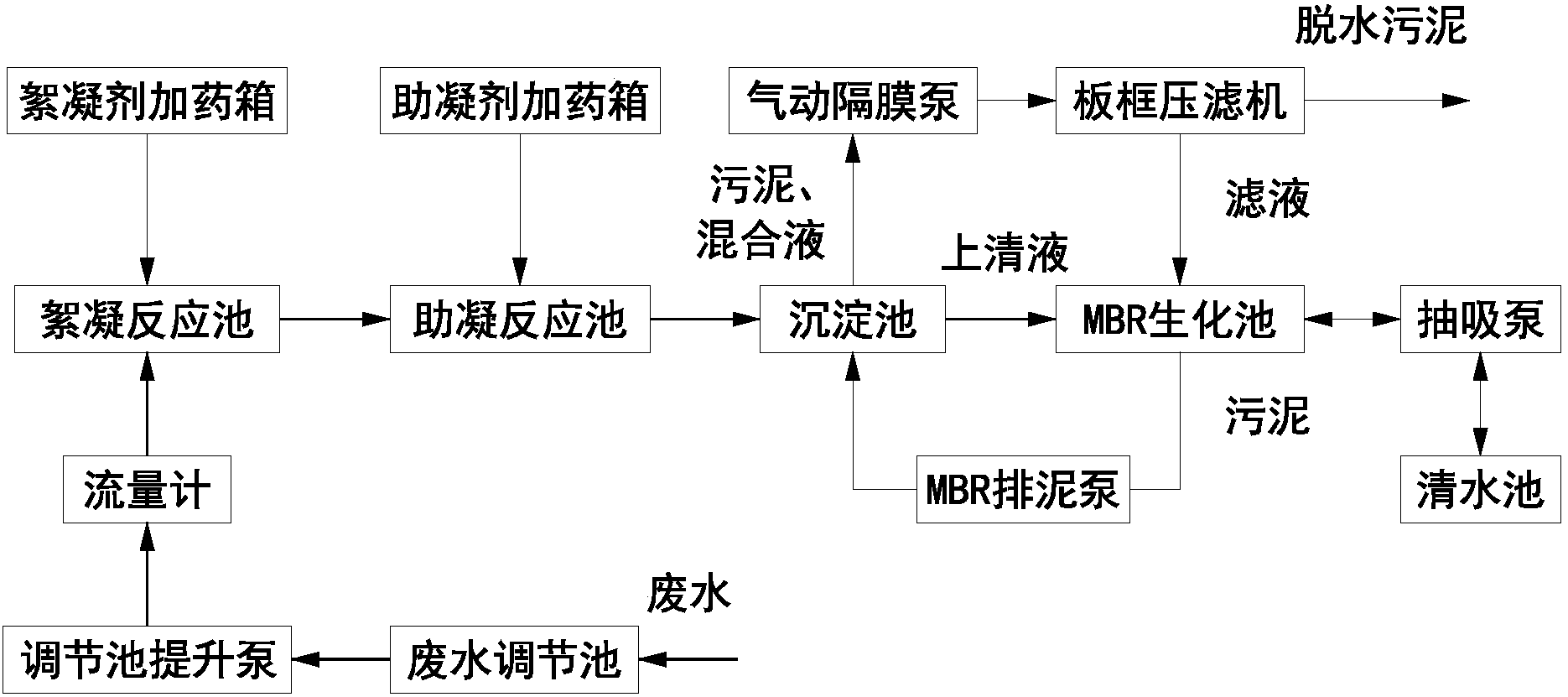

一种工业用蜡及溶剂的生产废水处理设备，它包括废水调节池、调节池提升泵、流量计、絮凝反应池、助凝反应池、絮凝剂加药箱、助凝剂加药箱、沉淀池、MBR生化池、抽吸泵、清水池、气动隔膜泵、板框压滤机、MBR排泥泵;
所述废水调节池通过调节池提升泵、流量计与絮凝反应池连接;
所述絮凝反应池与助凝反应池连接，絮凝反应池、助凝反应池分别连接有絮凝剂加药箱、助凝剂加药箱;
所述助凝反应池与沉淀池连接;
所述沉淀池上清液接入MBR生化池，沉淀池下部污泥、混合液通过气动隔膜泵接入板框压滤机，板框压滤机滤液接入MBR生化池;
所述MBR生化池污泥通过MBR排泥泵接入沉淀池，MBR生化池上清液通过抽吸泵接入清水池。
作为优选实例，所述流量计采用刮刀式电磁流量计。
作为优选实例，所述MBR生化池内设有膜组件，膜组件由底部的曝气装置和上部的中空纤维超滤膜构成，曝气装置进气端连接有鼓风机，中空纤维超滤膜出水端与清水池之间通过抽吸泵连接。
本实用新型的有益效果是：针对工业防腐用蜡及溶剂生产废水的处理，通过沉淀和压滤双重固液分离有效去除废水中的悬浮物;采用刮刀式电磁流量计有效计量，避免废水中粘性悬浮物的附着导致计量失效;通过MBR生化池有效处理废水中的有机物，能够高效处理，实现达标排放。
