申请日1991.07.18
公开(公告)日1992.04.22
IPC分类号E03F1/00
摘要
本实用新型涉及排除污水或暴雨水的装置。主 要解决清、污水(初期污染雨水)分流自动切换的问 题，有效地克服了人工控制带来的缺点。由污水室 A、清水室B及清淤室C组成切换装置主体1，设有 进水管2、排水管3以及排污管4，其特征是污水室 A设有消能箱5、自动切换阀6及射流器7，主要利 用(排水)系统流量不同造成水位(势能)的变化及利 用水流流速(动能)的变化控制自动切换阀启闭和利 用分流射流系统控制射流的长短，相互配合进行分流 切换。通过系统工程的水利计算达到控制分流、切换 水流流量和时间间隔等要求。主要用于油罐区、油码 头，也可用在石油、化工、炼油装置等工区，经济效益 明显。
権利要求書

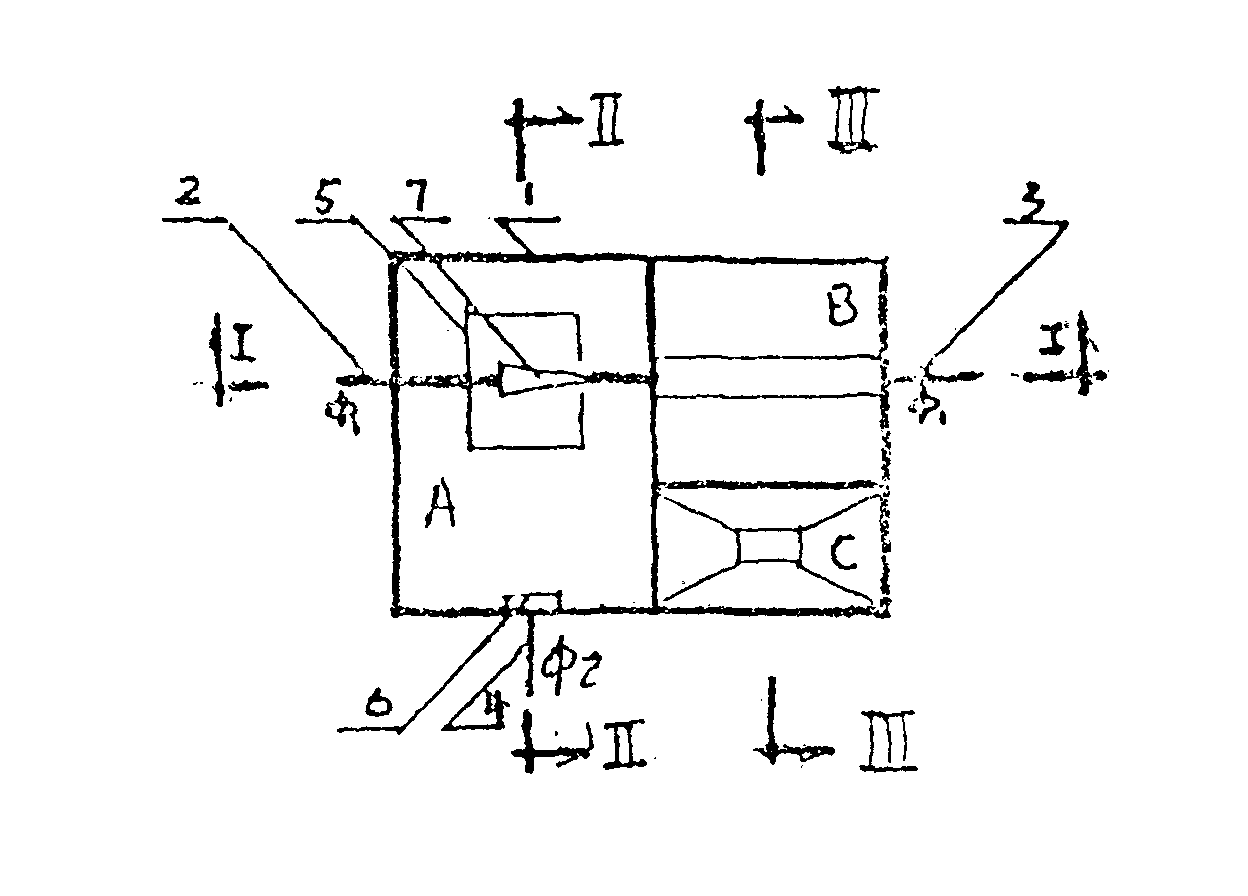

1、清、污水分流自动切换装置，由污水室A、清水室B及与污水室A构通的清淤室C组成切换装置主体1，设有进水管2、排水管3以及排污管4，其特征是污水室A中设有消能箱5，自动切换阀6及射流器7。
2、如权利要求1所述的装置，其特征是自动切换阀6由限位器8、闸板9、拉紧设备10以及闸板9上的泄水孔11组成，并位于排污管4之前。
3、如权利要求1、2所述的装置，其特征是射流器7位于进水管2后端由喷咀12和收集短管13组成。
4、如权利要求1所述的装置，其特征是进入污水室A的进水管2、出清水室B的排水管3以及喷咀12的管径为Φ1;出污水室A的排污管4的管径为Φ2;收集短管13的管径为Φ3，其一端呈喇叭形，与其相匹配的喷咀12的一端则呈圆锥形。
说明书
本实用新型涉及排除污水或暴雨水的装置。
现有清、污水分流切换装置多为砖石结构，特别是对水流的控制都为人工控制，如利用闸板阀，开闭费时、费力，很难达到切换目的。
本实用新型的目的在于克服清、污水分流切换装置人工控制的缺点，对切换装置在结构上进行改进，设计一种清、污水(初期雨水)分流实现自动切换的装置。
本实用新型的目的是这样实现的：清、污水分流自动切换装置，由污水室、清水室及清淤室组成切换装置主体，设有进水管、排水管以及排污管，其特征是污水室中设有消能箱、自动切换阀及射流器。
